Inhaltszusammenfassung für Tarasola SIMPLE

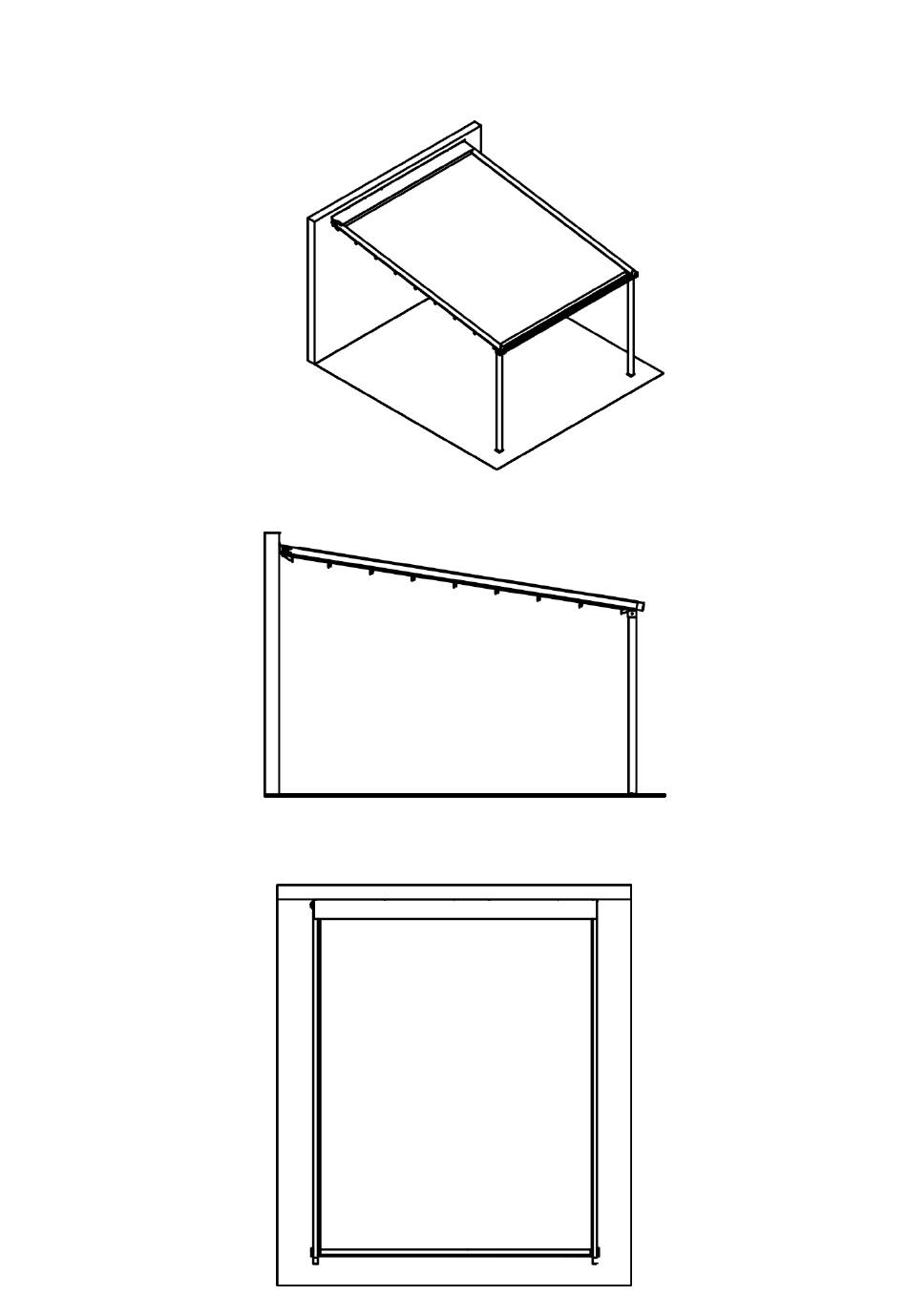

- Seite 1 MONTAGEANLEITUNG Tarasola SIMPLE...
- Seite 2 ELEMENTENLISTE 1. FÜHRUNGSSCHIENEN 2. STÜTZPROFILE 3. REGENRINNEN 4. KLEMMPROFIL TNA.201.01 5. ANTRIEBSPROFIL (interne Welle) TNA.202.01 (externe Welle) 6. BLECHBEARBEITUNG 7. ABDECKUNG S. 2...
- Seite 3 MONTAGE DER WANDHALTERUNGEN Konstruktionsachse 30 mm 30 mm Gesamtbreite TDB.001.03 VERBINDUNG DER STÜTZPROFILE MIT DER REGENRINNE DIE REGENRINNE AUF DIE SCHRAUBEN M8 AUFSETZEN, ANSCHLIEßEND DIE HALTERUNG TDB.004.02 ANBRINGEN UND MUTTERN M8 ANSCHRAUBEN. S. 3...
- Seite 4 VERBINDUNG DER FÜHRUNGSSCHIENE MIT DEN WANDHALTERUNGEN III. UND DEM VORDERBALKEN DER KONSTRUKTION Die Führungsschiene ist mit der Wandhalterung mithilfe einer Inbusschraube 8x70 unter Verwendung von zwei Unterlegscheiben 8 sowie einer Mutter 8 zu verbinden. Von der Frontseite die Führungsschiene mit der Halterung mithilfe einer Inbusschraube 8x60, zwei Unterlegscheiben 8 sowie einer Mutter 8 verbinden...
- Seite 5 MONTAGE DES KLEMMPROFILS Das Klemmprofil einschieben (die Pfeile zeigen die Richtung (Bild 4.1)) und mit einer Schraube M6 festschrauben. Bild 4.1 Nach der Montage des Klemmprofils die Diagonalen sowie vertikale Niveaus einstellen und anschließend die Füße am Boden verankern. Stift Mutter 10, Unterlegscheibe 10,...
- Seite 6 V. MONTAGE DER ANTRIEBSPROFILE VERSION MIT HANDANTRIEB (endgültige Montage der Antriebsübersetzungsprofile) TNA.201.01 TNA.202.01 TNA.201.01 TNA.202.01 TNA.201.01 VOR MONTAGE SIND DIE WAGEN IN EINE POSITION ZUSAMMENZUSCHIEBEN. MONTAGESTUFEN DER ANTRIEBSÜBERSETZUNG TNA.201.01 TNA.201.01 TNA.202.01 TNA.201.01 TNA.202.01 S. 6...
- Seite 7 Die Antriebsübersetzungsprofile sind mit einer selbstbohrenden Schraube 4,8x19x4St. miteinander zusammenzuschrauben S. 7...
- Seite 8 MONTAGE DER ANTRIEBSPROFILE VERSION MIT ELEKTROANTRIEB (endgültige Montage der Antriebsübersetzungsprofile) TNA.201.01 TNA.201.01 TNA.201.01 TNA.201.01 TNA.202.01 TNA.202.01 TNA.202.01 Motorbox TNA.202.01 VOR MONTAGE SIND DIE WAGEN IN EINE POSITION ZUSAMMENZUSCHIEBEN. MONTAGESTUFEN DER ANTRIEBSÜBERSETZUNG TNA.201.01 TNA.201.01 TNA.201.02 TNA.202.01 TNA.202.01 TNA.201.02 Die Antriebsübersetzungsprofile sind mit einer selbstbohrenden Schraube 4,8x19x4St.
- Seite 9 TNA.202.01 TNA.202.01 ANTRIEB Die Antriebsübersetzungsprofile sind mit einer selbstbohrenden Schraube 4,8x19x4St. miteinander zusammenzuschrauben Montage der Motorbox 0,8 cm unterhalb der oberen Balkenkante. S. 9...
- Seite 10 MODULVERBINDUNG DES MODELLS S. 10...
- Seite 11 MODULVERBINDUNG DES MODELLS S. 11...
- Seite 12 VII. MONTAGE DES STOFFES 7.1 Das Profil Sack an der Wand montieren. Dübel mit der an die Bodendicke und -größe angepasste Profil Sack Abmessung 7.2 Den Motor starten und dann mit dem ersten Wage in der Führungsschiene herunterfahren und ihn nahe der Regenrinne stellen. 7.3 Das Stoffpaket am Gestell in der Nähe der Führungsschienen platzieren.
- Seite 13 7.4 Die Montage ist mit der Befestigung des Vorderbalkens zu beginnen. 3.2. Die Schrauben M6x100x2St. einschrauben 3.1. Die Einlage in den Wagen hineinschieben. 7.5 Anschließend alle übrigen kleinen Balken auf gleiche Weise montieren. S. 13...
- Seite 14 7.6 Nach der Montage des Stoffpakets die Seite des hinteren Teils ohne Hinterbalken mithilfe der Motorbox verschieben. OBEN 7.7 Den Hinterbalken montieren. S. 14...
- Seite 15 7.8 Anschließend die Endpositionen des Stoffes einstellen. SOMFY-VERFAHREN 1. Die Taste OBEN/UNTEN gleichzeitig drücken, um den Motor in die Montagebetriebsart umzuschalten. 2. Anschließend die Tasten STOPP/UNTEN gleichzeitig drücken, damit die Stoffbeschichtung der Überdachung herunterfährt und die Einstellung der Endpositionen des Motors ermöglicht.
- Seite 16 VERLÄNGERUNGSSTÜCKE DER WINDSCHUTZBALKEN ** kommen bei der Stoffbreite von mehr als 7 RÜCKSEITE DER Meter vor. KONSTRUKTION HINTERBALKEN MITTELBALKEN VORDERBALKEN ENDWAGEN MITTELWAGEN ERSTER WAGEN VORDERSEITE DER KONSTRUKTION...
- Seite 17 Zusammensetzungen der bei der Stoffzusammensetzung vorkommenden Balken S. 17...
- Seite 18 ZUSAMMENSETZUNG 1 Montagewürfel 10x34x5 Drucksenk- schraube M4x10 SCHRITT 1 SCHRI TT 1 SCHRITT 2 SCHRITT 3 S. 18...
- Seite 19 ZUSAMMENSETZUNG 2 SCHRITT 4 Montagewürfel 10x34x5 Drucksenkschraube M4x10 SCHRITT 5 SCHRITT 6 SCHRIT SCHRITT 7 S. 19...
- Seite 20 ZUSAMMENSETZUNG 3 Montagewürfel 10x34x5 Drucksenkschraube M4x10 SCHRITT 8 SCHRITT 9 SCHRITT 10 SCHRITT S. 20...
- Seite 21 SCHRITT 11 SCHRITT 12 SCHRITT 13 S. 21...
- Seite 22 SCHRITT 14 SCHRITT 15 SCHRITT 16 SCHRITT 17 S. 22...
- Seite 23 VIII. Montage der Blechbearbeitung ohne Abdeckung Dübel mit der an die Bodendicke und -größe angepasste Größe Innensechskantschraube für Blech 5,5x22 Blechbearbeitung Balken Motorbox S. 23...
-
Seite 24: Montage Der Abdeckung
IX. MONTAGE DER ABDECKUNG Das Unterdachprofil hineinschieben (die Pfeile zeigen die Richtung (Bild 9.1)) und mit einer Schraube M6 festschrauben. Bild 9.1 Dübel mit der an die Bodendicke und -größe angepasste Größe Blechbearbeitung Abdeckung: Trapezblech TRB-12/1064 Unterdachprofil S. 24...
