Spannungsmodi
Das GSM/GPRS/GPS-Shield kann im Modus 3,3V oder 5V betrieben werden. Dabei werden alle
Pegel auf dem Shield der eingestellten Spannung angepasst. Damit ist das GSM/GPRS/GPS-
Shield kompatibel zu allen Arduino-Boards (5V) und zu "Arduino-Clones" mit einer
Versorgungsspannung von 3,3V, wie z. B. Netduino, chipKIT, Amicus, Vinculo usw. usw.

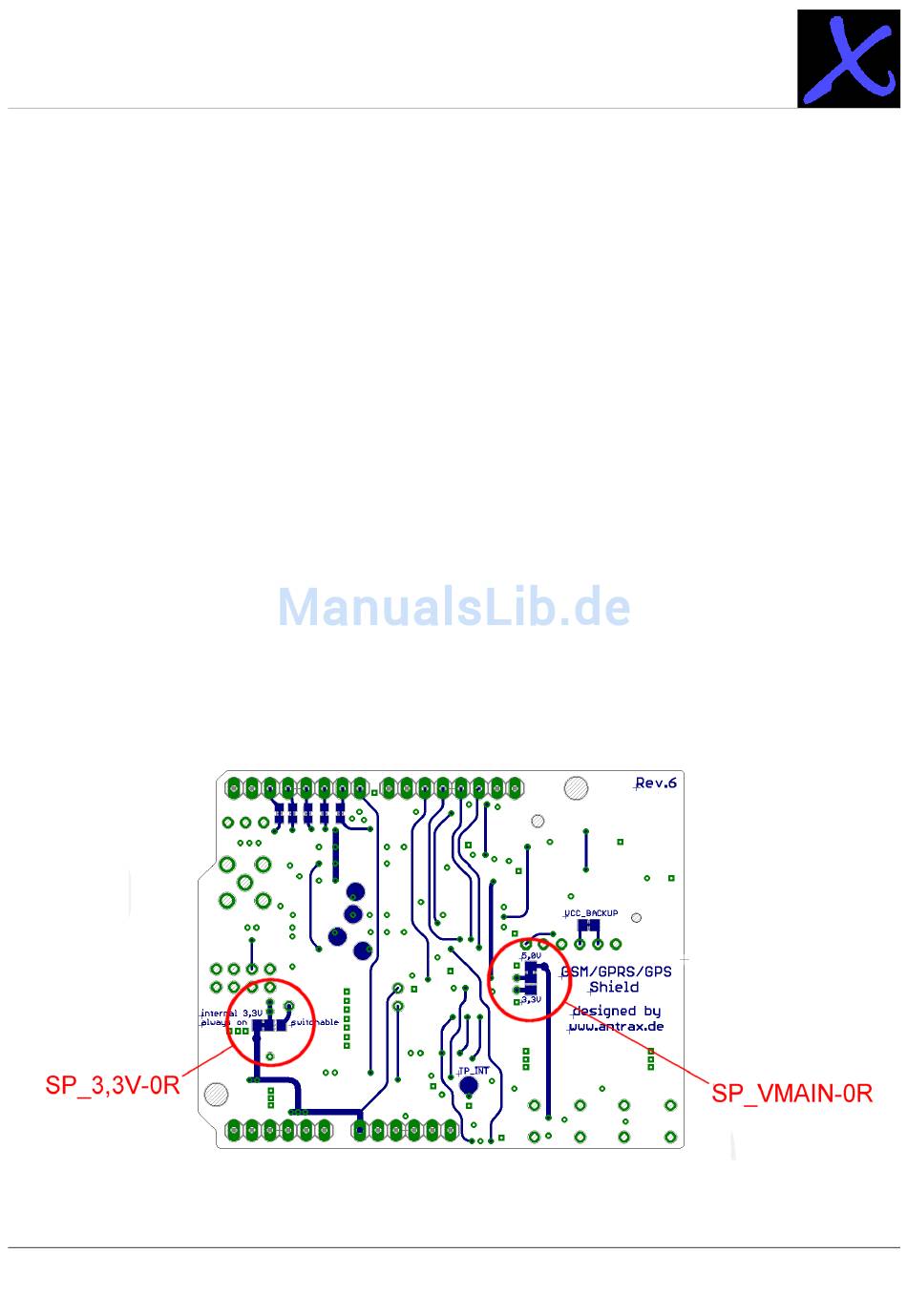

Der gewünschte Spannungsmodus kann über die Lötbrücke SP_VMAIN-0R (siehe Abb. unten) auf
dem GSM/GPRS/GPS-Shield eingestellt werden. Im Auslieferzustand ist die Spannung 5V
eingestellt. Soll diese geändert werden, so muss die vorhandene "5V"-Leiterbahnbrücke an
SP_VMAIN-0R aufgetrennt und durch einen Lötklecks zum "3,3V"-Kontakt ersetzt werden.
Powermodi
Das GSM/GPRS/GPS-Shield besitzt zwei Powermodi:
○ Powermodus 1: Über den Pin "SHIELD_PWR_ON" (Stecker J1/Pin 8) kann das Mobilfunkmodul
ein- und ausgeschaltet werden. Das GPS-Modul ist dauerhaft eingeschaltet
○ Powermodus 2: Über den Pin "SHIELD_PWR_ON" (Stecker J1/Pin 8) kann das gesamte Shield
(Mobilfunk, GPS) ein- und ausgeschaltet werden
Der gewünschte Powermodus kann über die Lötbrücke SP_3,3V-0R (siehe Abb. unten) eingestellt
werden. Im Auslieferzustand ist der Powermodus 1 eingestellt. Soll dieser geändert werden, so
muss die vorhandene Leiterbahnbrücke an SP_3,3V-0R aufgetrennt und durch einen Lötklecks
zum "switchable"-Kontakt ersetzt werden.
