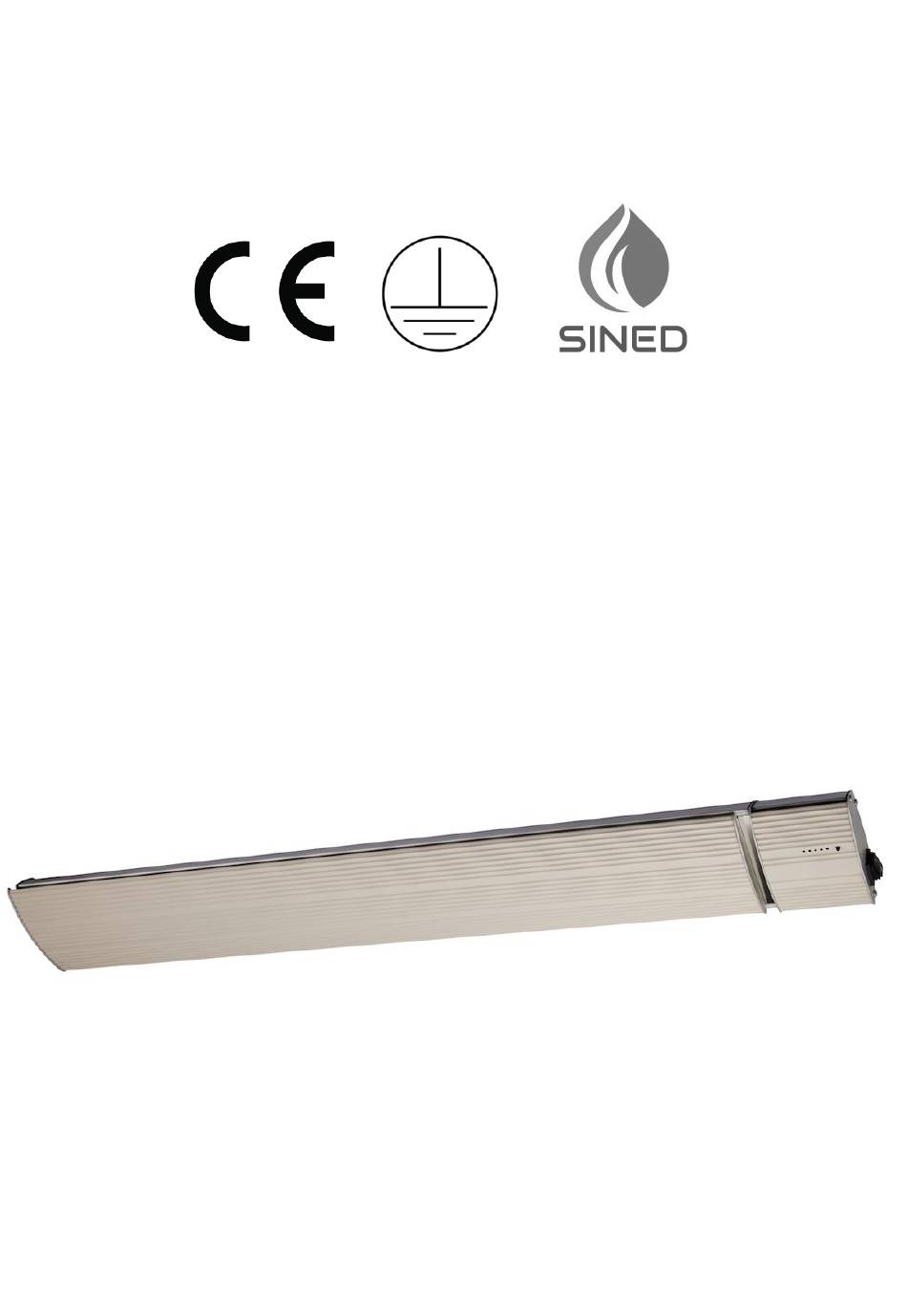

- Seite 1 Fassung: 2020-9-27 INFRAROT-HEIZGERÄT Produkte CH15A7R CALORE-BIANCO-1500 CH18A7R CALORE-BIANCO-1800 CH24A7R CALORE-BIANCO-2400 CH32A7R CALORE-BIANCO-3200 Das Foto nur indikativist, kann das tatsächliche farblich etwas anders aussehen.
-
Seite 2: Sicherheitshinweise
WICHTIGE INFORMATIONEN Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Infrarotheizung installieren und benutzen. Dieses Benutzerhandbuch enthält wichtige Informationen für Ihre Sicherheit sowie einige Empfehlungen für den korrekten Gebrauch des Geräts und seine Wartung. WAS IN DER SCHACHTEL IST ... - Seite 3 Rückseite des Heizgeräts befinden. Die Steckdose muss sich außerhalb der Stellfläche des Geräts befinden, um den Hitzestau hinter der Heizung zu minimieren. Das System muss mit einem Standard-Stromversorgungspunkt mit einem Öffnerkontaktabstand von mindestens 3 mm ausgestattet sein. Die Standard-Steckdose muss von einem autorisierten Elektriker installiert werden. ...
-
Seite 4: Modell-Name
WIE DIE HEIZUNG ZU BETREIBEN IST Allgemeines Disegno Heizstrahler-Oberfläche Betriebsanzeige der Heizung Wand- oder Deckenmontagehalterungen Stromkabel und Stecker. Fernsteuerung Technische Spezifikationen HITZE-WEISS- HITZE-WEISS- HITZE-WEISS- HITZE-WEISS- 1500 1800 2400 3200 MODELL-NAME CH15A7R CH18A7R CH24A7R CH32A7R Spannung 230-240V~ 50Hz 230-240V~ 50Hz 230-240V~ 50Hz 230-240V~ 50Hz Bemessungsleistung (W) 1500... -
Seite 5: Bedienung
Heizbereich (M2) Der Heizkörper-Flächenheizkörper erzeugt Strahlungswärme, die Objekte und nicht Luft erwärmt. Daher ist es unbedingt erforderlich, dass sich die zu erwärmenden Gegenstände (d.h. Personen) innerhalb der vomHeizgerät direkt abgestrahlten Fläche befinden. Die folgenden Diagramme zeigen die ungefähre Heizfläche auf der Grundlage einer geschlossenen Innen- und Außenumgebung. - Seite 6 Operationen: 1. Legen Sie 2 AAA-Batterien in die Fernbedienung ein (nicht mitgeliefert) 2. Stecken Sie das Netzkabel desGerätes in die Steckdose und drücken Sie den Hauptschalter in Stellung I (Abbildung 1), das Gerät gibt ein akustisches Signal ab, die Heizungsstatusleuchte wird blau und blinkt, das Gerät ist im Standby- Modus eingeschaltet, heizt aber noch nicht auf (Abbildung 3.
- Seite 7 Abbildung 6 6. Wenn sich das Gerät im Aufwärm- oder Bereitschaftsmodus befindet, richten Sie die Fernbedienung direkt auf den Empfänger und drücken Sie die Taste "Auf". Das Gerät piept dann 1 Mal und beginnt den Betrieb im Hochleistungsmodus (100% der Gesamtnennleistung). Die Anzeigeleuchte für den Heizmodus leuchtet rot auf (Abbildung 7).
- Seite 8 Die ideale Einbauposition ist direkt über dem zu beheizenden Bereich mit Längsausrichtung und vertikal nach unten gerichtet. Wenn dies nicht möglich ist, können die Heizung(en) an einer Wand montiert und nach unten geneigt werden. Warnung: Das Heizgerät darf niemals in einer nach oben oder innen gerichteten Position installiert werden, die Heizfläche muss immer so positioniert werden, dass die Wärme nach unten oder nach außen gerichtet ist.
- Seite 9 Installationsverfahren WARNUNG! Die Installation der Infrarotheizung und ihr Anschluss an die Stromversorgung darf nur von qualifiziertem Fachpersonal in Übereinstimmung mit den elektrischen Installationsvorschriften und den Sicherheitsbestimmungen des Stromversorgungssystems durchgeführt werden. 1. öffnen Sie die Werksverpackung und nehmen Sie das Heizgerät vorsichtig heraus. 2.
- Seite 10 6. 6. Stellen Sie die einstellbaren Winkelhalterungen auf den gewünschten Winkel ein und befestigen Sie die Halterungen mit einem Schraubenschlüssel. Für die Deckenmontage sind die verfügbaren Montagewinkel nur auf 0°, 15° und 30° begrenzt. Für die Wandmontage sind die verfügbaren Montagewinkel nur auf 15°, 30° und 45° begrenzt. 7.
-
Seite 11: Wartung
befinden. Die Steckdose muss sich außerhalb des Platzbereichs des Heizgeräts befinden, um den Hitzestau hinter dem Heizgerät zu minimieren. • Wenn das Heizgerät an einem Hang montiert werden soll (z.B. Gewölbedecke), stellen Sie sicher, dass sich der Stromanschluss am tiefsten Punkt des Heizgeräts befindet. WARTUNG •... -
Seite 12: Verkabelungsdiagramm
RONGGUI, SHUNDE, FOSHAN, GUANGDONG, CHINA Made in China Importiert in Italien durch M.P.C. srl Via Pulci 15 20126 Mailand Italien Tel +39 02 47758004 E-Mail info@mpcshop.it Website www.sinedtechnology.co m Die Marke SINED und das Logo SINED sind von M.P.C. srl eingetragen EUTM 018196373...
