Montageanleitung „light Lift mit DUO-Traversen"
A
A
A
X = Breite Print + 30 cm
C
B
D
C
E
B
B

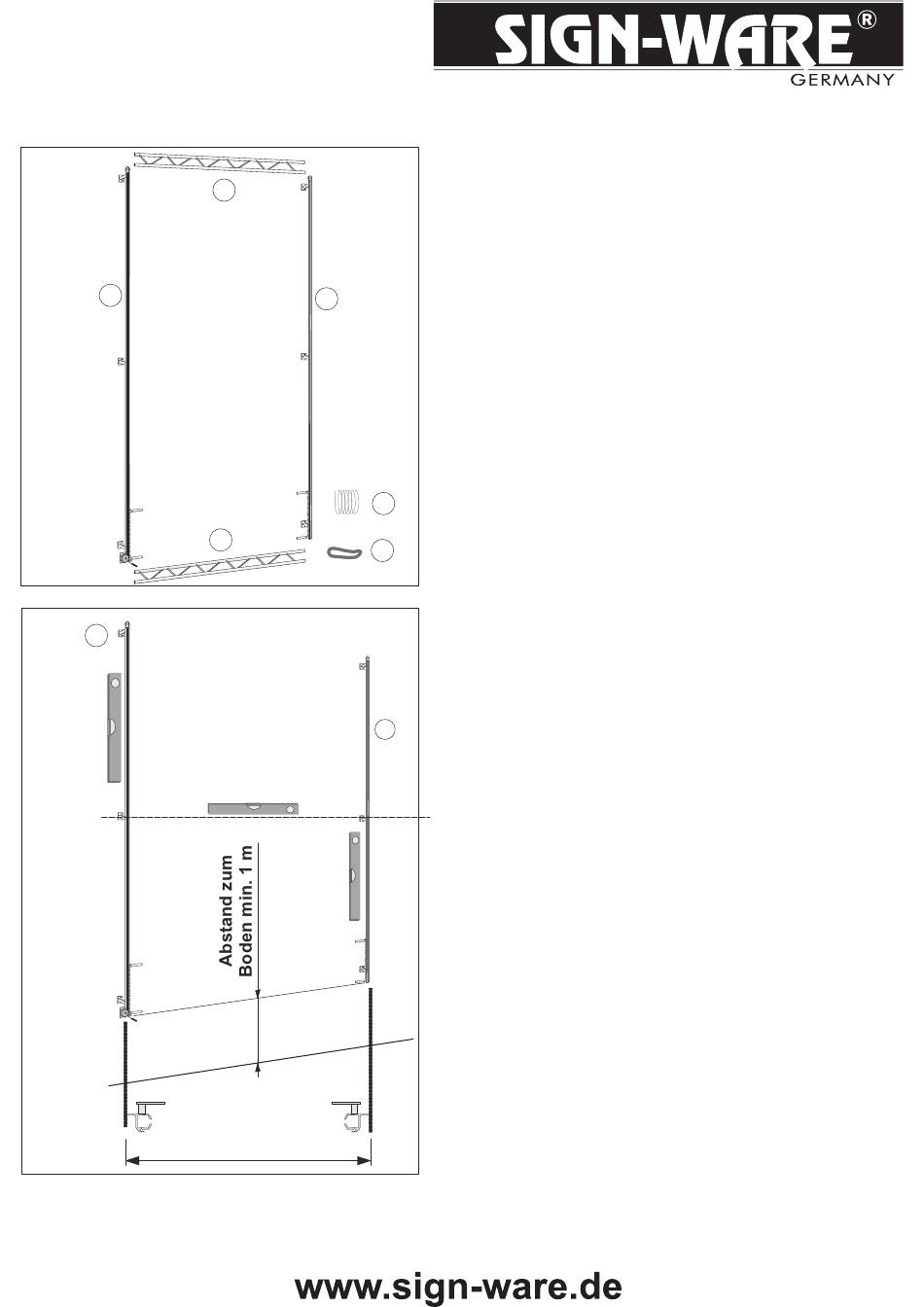

1.Montage vorbereiten
Die Lieferung besteht aus
Baugruppen.
Inhalt vorsichtig auspacken und prüfen,
Transportsicherungen (Kabelbinder) entfernen.
Folgende Teile sorgfältig auf den Boden legen:
A Führungsprofil links mit Umlenkrolle doppelt*,
2 Seilklemmen* am Stahlseil und Kurbel
B Führungsprofil rechts mit Umlenkrolle einfach
(je nach Printgröße mit zusätzlicher Kurbel)
C 2 DUO-Traversen oben und unten
D Stahlseil mit Karabiner und Seilklemme*
E Spann-Gummis
(* nur bei kleineren Printabmessungen)
2.Führungsprofile A und B montieren
Montageposition auf der Wand ermitteln.
Zunächst das linke Führungsprofil
Hierzu das Führungsprofil
anhalten und die erste oberste Bohrpositionen
anzeichnen.
Loch bohren und Führungsprofil
(Schraube noch nicht festziehen).
Führungsprofil A genau senkrecht mit einer
Wasserwaage ausloten und alle weiteren
Bohrpositionen anzeichnen.
Führungsprofil wieder abnehmen,
Löcher bohren und das Führungsprofil
Befestigungpositionen fest anschrauben.
Im Abstand X (Außenkanten Traversenhalter = Breite
des Prints + 30 cm) und auf gleicher Höhe wie
zweite Führungsprofil
Bohrposition anzeichnen
Führungsprofil B jetzt wie zuvor das Führungsprofil A
montieren.
Sie müssen unbedingt sicherstellen, dass:
– beide Führungsprofile genau parallel sind
– beide Führungsprofile auf der gleichen Höhe
sind.
– beide Führungsprofile genau senkrecht sind
Ggf. die Schrauben lösen und die Führungsprofile
ausrichten.
vormontierten
A montieren.
A senkrecht an die Wand
A anschrauben
A mit allen
B anhalten und erste
A das
