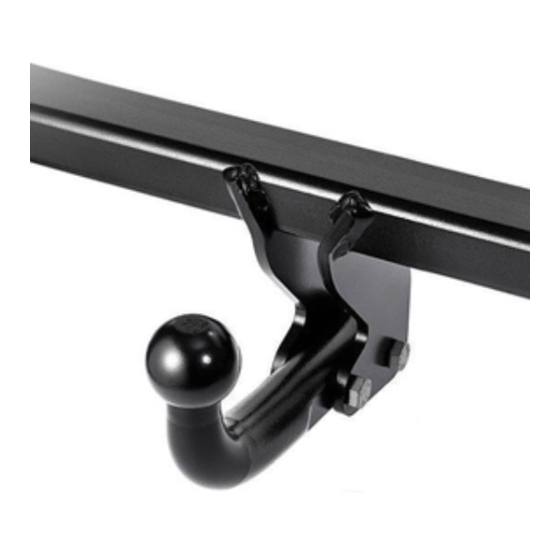

- Seite 1 11,40kN 2000kg 90kg IMIOLA HAK-POL 96-111 KOWIESY, CHOJNATA 23A, POLAND Tel. + 48 46 831 73 31, fax +48 831 74 29 e-mail: office@imiola.pl, www.imiola.pl...
- Seite 2 PRZEKRÓJ A-A max. 100 max. max. Należy zagwarantować przestrzeń L’espace libre doit etre garanti swobodną według załącznika VII, conformement a l’annexe VII, rysunek 25a/b Regulaminu EKG illustration de la reglements ONZ 55.01 przy dopuszczalnym 55.01 CE pour un poids total en ciężarze całkowitym pojazdu.
- Seite 3 Śruba M10x25-8.8 ; Bolt Nakrętka M10 ; Nut Podkł. spręż.10,2 ; Spring Washer Podkł. okr. Ø30x Ø10,5x 3 ; Plain Washer Nakrętka M12 ; Nut Podkł. spręż.12,2 ; Spring Washer Podkł. okr. 13 ; Plain Washer Śruba M10x25-8.8 ; Bolt Śruba M10x35-8.8 ;...
- Seite 5 • Zdemontować zderzak i odkręcić wsporniki od wzmocnienia. • Przyłożyć belkę haka A do tylnego pasa i przykręcić śrubami M10x35 8.8 poprzez otwory (pkt 2). • Stosując elementy haka C przykręcić belkę haka A śrubami M10x35 8.8 (pkt 1). • Do elementów C przykręcić wzmocnienie zderzaka śrubami M10x25 8.8 (pkt 3). •...
- Seite 6 M10x35 x4 10,2 x4 Ø30xØ10,5x3 M10x35 x4 10,2 x4 Ø30xØ10,5x3 M10x25 x4 10,2 x4 Ø30xØ10,5x3...
- Seite 7 M12x70 x2 12,2 x2 13 x2 M12 x2...
