CommBox V2 mit Flachbandkabel
Version 3.4 (04.03.2019)
1.1 CommBox V2
V2 ist die zweite Version der CommBox. Diese ist mit einem 10-Aderigen Flachbandkabel
ausgestattet, anstatt wie früher mit einem 8-Aderigen Rundkabel. Des Weiteren haben sich
die Farben der Adern geändert, siehe 1.3.
Wenn sie Leitungen anschließen und/oder die Jumper verändern
nehmen sie die CommBox IMMMER zuvor vom Strom um eine
Beschädigung und Garantieverlust an dem Gerät zu vermeiden!

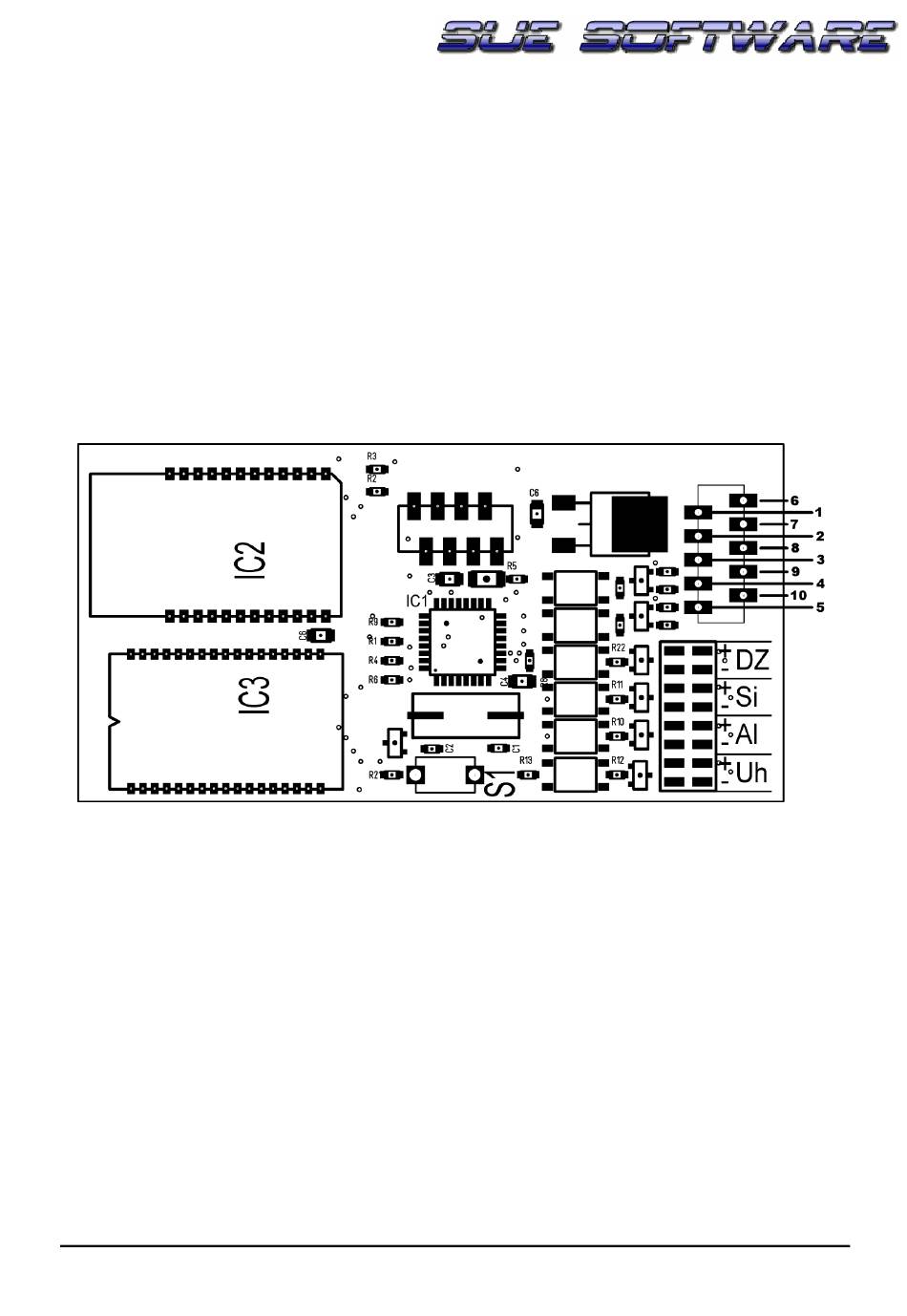

1.2 Skizze der Platine
DZ
Jumperblock zur Konfiguration des Besetzt-Eingangs (+12V oder Masse)
Si
Jumperblock zur Konfiguration des Sitzkontakt-Eingangs (+12V oder Masse)
Al
Jumperblock zur Konfiguration des Alarm-Eingangs (+12V oder Masse)
Uh
Jumperblock zur Konfiguration der Taxametereinschaltung (12V oder Masse)
