Twiflex CE2 Installations- Betriebs Und Wartungshandbuch
Hydraulische zangenbremsen
Inhaltszusammenfassung für Twiflex CE2

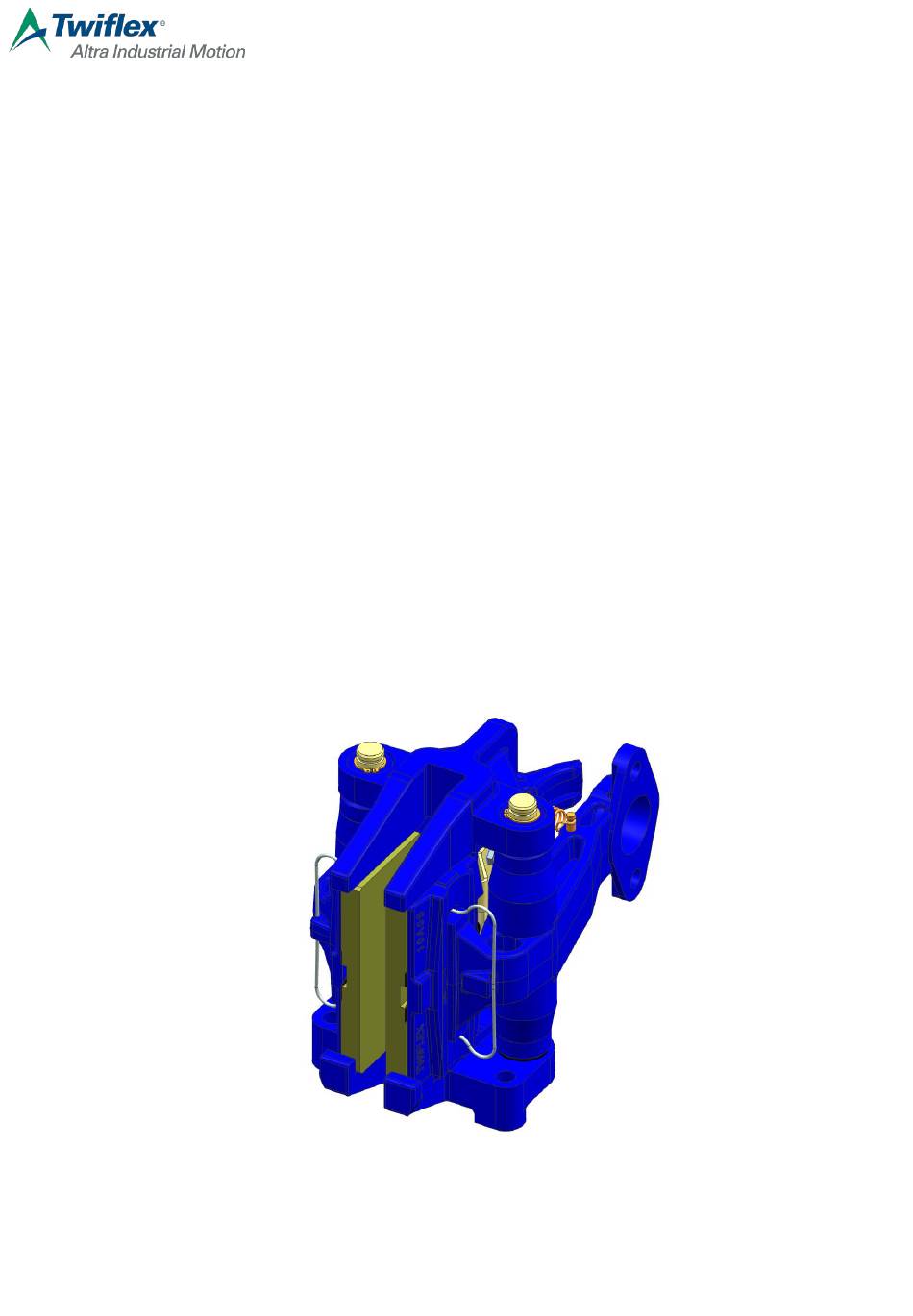

- Seite 1 Twiflex Ltd Ampthill Road Bedford Mk42 9RD Tel. +44 (0) 1234 350311 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk INSTALLATIONS-, BETRIEBS- UND WARTUNGSHANDBUCH M152 Ausgabe 03 HYDRAULISCHE ZANGENBREMSE von TWIFLEX TYPEN CE2 UND VC...
- Seite 2 Twiflex Ltd Ampthill Road Bedford Mk42 9RD Tel. +44 (0) 1234 350311 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk ÄNDERUNGS- UND ÜBERARBEITUNGSPROTOKOLL – M152 ÄNDERUNGSNUMMER, AUSGABE UND DATUM UNTERSCHRIFT UND DATUM FÜR DIE FREIGABE DER ÄNDERUNG Dezember 1999 13190 Juni 2004...
- Seite 3 Ampthill Road Bedford Mk42 9RD Tel. +44 (0) 1234 350311 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG FÜR HYDRAULISCHE ZANGENBREMSEN VOM TYP CE2 UND VC INHALT Seite Einführung Montage Bremssystem befüllen und entlüften Wartung Überprüfung Demontage Reibbeläge ersetzen...
- Seite 4 Abmessungen, Leistungsdaten und technische Daten für die Bremse CE2 finden Sie im Datenblatt DB2009 und für die Bremse VC im Datenblatt DB2002. Der übliche maximale Arbeitsdruck der Bremsen CE2 und VC beträgt 120 bar bzw. 100 bar. Bremsscheiben sollten im Idealfall aus Sphäroguss (GJS) oder Grauguss (GJ) bestehen.
- Seite 5 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk von Twiflex bereitgestellt). Es sollten Vorkehrungen zum Sichern der Muttern getroffen werden. Schließen Sie das Versorgungsrohr an der Bremszange an und sorgen Sie dafür, dass alle Verbindungen sicher sind. Die Leitungsführung sollte frei von scharfen Biegungen und Schleifen sein, in denen Luft eingeschlossen werden kann.
- Seite 6 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk Zangenbremsen vom Typ CE2 und VC sind standardmäßig für Mineralöl ausgelegt. Auf Anfrage sind Zangenbremsen für pflanzliche Öle lieferbar. Wenn Zweifel bestehen, dass die richtige Hydraulikflüssigkeit zum „Nachfüllen“ des Systems verwendet wurde, ist es unbedingt erforderlich, dass das System vollständig entleert und mit der richtigen Flüssigkeit befüllt wird.
-
Seite 7: Demontage
Der Zusammenbau sollte im Allgemeinen in umgekehrter Reihenfolge ausgeführt werden. Die vier Zylinderschrauben, welche die Kolben- und Zylinderbaugruppe mit dem Bremszangenkörper verbinden, werden im Falle der CE2-Zangenbremse mit einem Drehmoment von 27,5 Nm und im Falle der VC- Zangenbremse mit 67 Nm festgezogen. M152... - Seite 8 Scheibentemperaturen, durch visuelle Überprüfung und Messung des Verschleißes überprüft werden. Die zulässige Mindestbelagdicke beträgt bei CE2-Zangenbremsen 8 mm und bei VC- Zangenbremsen 13 mm. Um ein zufriedenstellendes Bremsen zu gewährleisten, muss ab dieser Dicke der Reibbelag erneuert werden. Es ist nicht erforderlich, die Bremszange für diesen Vorgang von ihrem Standfuß...
- Seite 9 Es ist unwahrscheinlich, dass die hydraulischen Dichtungen zwischen den großen Wartungsintervallen ausgetauscht werden müssen. Dennoch sollte in Schiffsanlagen und an abgelegenen Standorten ein entsprechendes Ersatzteilset mitgeführt werden. Nachfolgend finden Sie eine Liste empfohlener Ersatzteile: - Dichtungssatz für die CE2-Zangenbremse (ausreichend für eine Zangenbremse) Beschreibung Teilenummer Menge...
- Seite 10 Twiflex Ltd Ampthill Road Bedford Mk42 9RD Tel. +44 (0) 1234 350311 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk ABB. 1 Explosionszeichnung VC-Zangenbremse POS.-Nr. BEZEICHNUNG MENGE TEILE-NR. Bremszangenkörper 6600132 Halteplatte 6700178 Halteplattenschraube 5000868 Halteplattenmutter 5100291 Stützplatte 6700242 Zylinderkopfschraube 5400293 Rote Kappe G1/8 8300041 Entlüftungsschraube G1/8...
- Seite 11 Twiflex Ltd Ampthill Road Bedford Mk42 9RD Tel. +44 (0) 1234 350311 FAX +44 (0) 1234 350317 www.twiflex.co.uk www.wichita.co.uk ABB. 2 Explosionszeichnung VC-Zangenbremse POS.-Nr. BEZEICHNUNG MENGE TEILE-NR. Brückenleitung RH 7300418 Brückenleitung LH 7300427 Unterlagscheibe 5800031 Schraube 5300200 Bremszangenkörper 6700163 Halteplatte...
