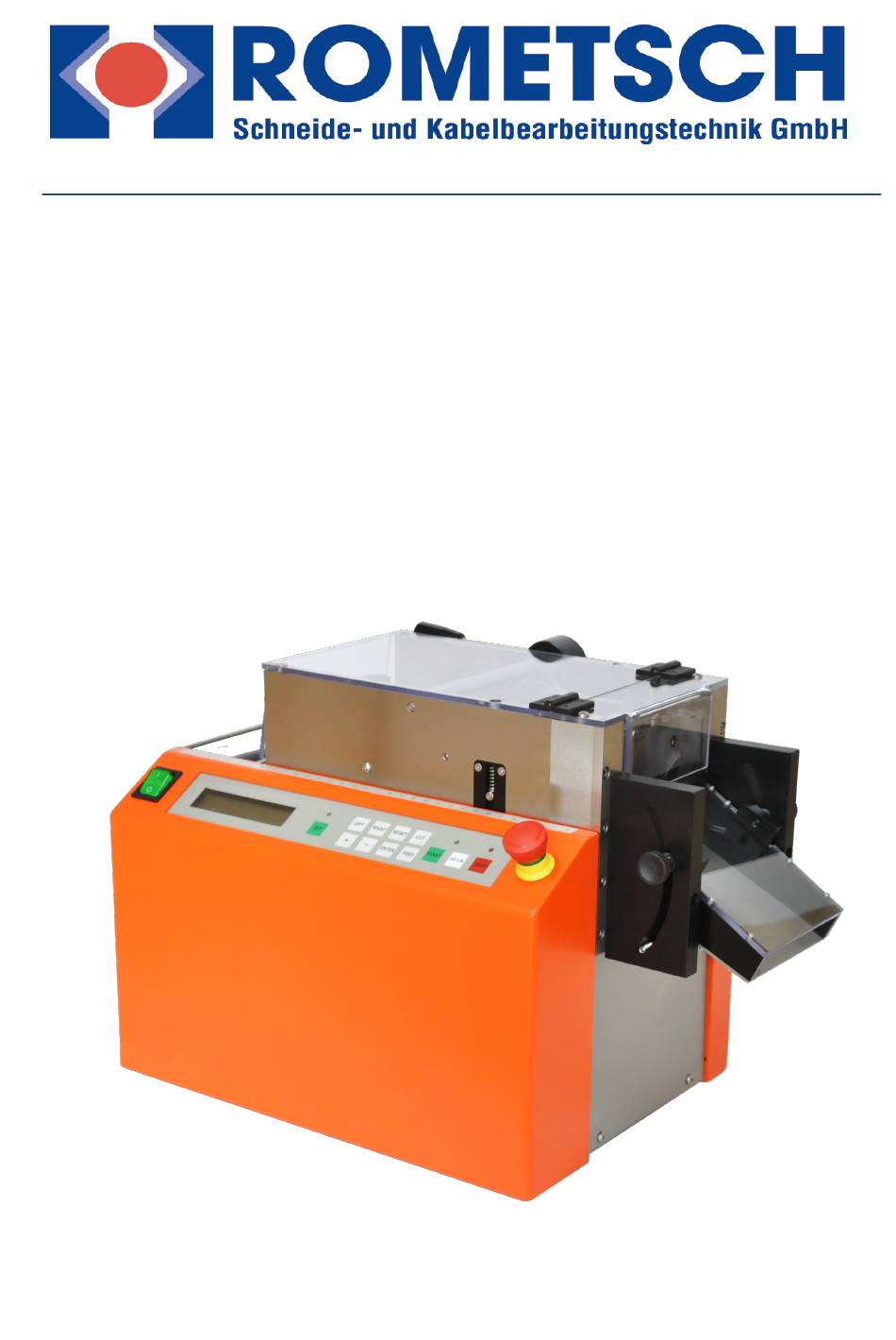

- Seite 1 Betriebsanleitung AUTOCUT E - BASIC Elektronische Schneidemaschine mit Rollenantrieb...
-
Seite 2: Inhaltsverzeichnis
Das auf der Maschine installierte Maßband dient nur zur Längenüberprüfung. INHALTSVERZEICHNIS BESTIMMUNGSGEMÄßE VERWENDUNG TECHNISCHE DATEN / OPTION EXTERNE EINGÄNGE WARNHINWEISE ERSTINBETRIEBNAHME BEDIENELEMENTE PROGRAMMIERUNG WARTUNGSHINWEISE FEHLERLISTE IMPRESSUM ERSATZTEILE NOTIZEN 12. PRINZIPSCHALTBILD SICHERHEITSFUNKTION Heiligenfeld 10 - 72160 Horb - Seite 2 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 3: Bestimmungsgemäße Verwendung
Als Walzenmaterial wird für eine bessere Rollreibung Gummi verwendet. Die Messeranordnung besteht aus einem unteren, feststehenden Flachmesser und einem oberen, über eine Führungsschiene vertikal beweglichen Flachmesser. Heiligenfeld 10 - 72160 Horb - Seite 3 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 4: Technische Daten / Option Externe Eingänge
Abmessungen 350 x 260 x 250 mm Netzanschluss 110 V - 230 V; 50 Hz / 60 Hz; 120 VA Betriebsgeräusch < 71 db Heiligenfeld 10 - 72160 Horb - Seite 4 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... - Seite 5 2 - START (braun) 3 - STOP (grau) 4 - GO ON (grün) 8 - GND (gelb) Für Abschirmung bzw. Masse für externe Schaltspannung Heiligenfeld 10 - 72160 Horb - Seite 5 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
-
Seite 6: Warnhinweise
Die Maschine darf nur in staubarmen Räumen mit geringen elektromagnetischen Feldern und nicht in einer korrosiven Atmosphäre betrieben werden. Halten Sie das Gerät vor Hitze, Feuchtigkeit sowie brennbaren Stoffen fern ! Heiligenfeld 10 - 72160 Horb - Seite 6 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 7: Erstinbetriebnahme
Maschine an Netzspannung mit 110 V - 230 V ; 50 Hz / 60 Hz anschließen. Bei instabiler Netzspannung müssen eventuell Gegenmaßnahmen ergriffen werden. Heiligenfeld 10 - 72160 Horb - Seite 7 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 8: Bedienelemente
M a s c h i n e s o f o r t gestoppt. Die Meldung muss durch die Stop Taste quittiert werden. Heiligenfeld 10 - 72160 Horb - Seite 8 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... - Seite 9 Der Messertausch darf nur von geschultem Personal durchgeführt werden ! Bevor Sie das Untermesser wechseln, entfernen Sie die Schutzabdeckung und den Auslassschacht. OBERMESSER UNTERMESSER Heiligenfeld 10 - 72160 Horb - Seite 9 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
- Seite 10 Wenn kein Material mehr vorhanden ist, wird der Schneidevorgang sofort gestoppt und es erscheint die Meldung Material Ende im Display. Nach erneuter Materialzuführung kann mit der Taste GO-ON der Prozess fortgeführt werden. Heiligenfeld 10 - 72160 Horb - Seite 10 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
- Seite 11 Neustart nach manuellen STOP oder durch Endschalter-Auslösung. Die aufgelaufene Stückzahl wird hierbei nicht gelöscht. Maschine stoppt nach Abarbeitung des letzten, vollständigen Zyklus. Fehlermeldungen werden gelöscht. Display PROGRAMMNUMMER LAENGE STÜCKZAHL VORSCHUBGESCHWINDIGKEIT MESSERGESCHWINDIGKEIT Heiligenfeld 10 - 72160 Horb - Seite 11 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
-
Seite 12: Programmierung
Menge. Wenn die Maschine gestoppt wird, besteht die Möglichkeit mit der Taste “GO ON” die gewählte Stückzahl weiter zuschneiden oder mit der Taste “START” wieder neu zu beginnen. Heiligenfeld 10 - 72160 Horb - Seite 12 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... - Seite 13 Mit der Taste „ENTER“ verlassen Sie das Menü. Die Werte sind jetzt unter der Programmnummer gespeichert. Durch Eingabe der Programmnummer können Sie die Werte jederzeit neu aufrufen und verändern. Heiligenfeld 10 - 72160 Horb - Seite 13 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
-
Seite 14: Wartungshinweise
Niemals die Maschine zerlegen. Dieses ist nur durch geschultes Personal zulässig. VERSAND Zum Versand der Maschine sollte nur die Originalverpackung verwendet werden, um Transportschäden zu vermeiden. Heiligenfeld 10 - 72160 Horb - Seite 14 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 15: Fehlerliste
Maschine ausschalten und nach 2 min. wieder einschalten falls Störung weiter vorhanden Kundendienst kontaktieren Keine Funktion und keine LCD- Anzeige bei vorhandener Gerätesicherung ausgelöst Sicherungseinsatz Netzspannung ersetzen Heiligenfeld 10 - 72160 Horb - Seite 15 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 16: Impressum
Email: info@rometsch-online.de http://www.rometsch-online.de Allgemein Erstellt wurde diese Betriebsanleitung durch die Firma ROMETSCH im Dezember 2017 . Richtlinien Diese Betriebsanleitung wurde unter Berücksichtigung der Richtlinie 2006/42/EG des Europäischen Parla- ments und des Rates vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG erstellt. - Seite 17 10. ERSATZTEILE AUTOCUT E - Basic Artikelnummer 12977 Schutzabdeckung kpl. AUTOCUT E - Basic Artikelnummer 12978 Obere Rolle Artikelnummer 12979 Untere Rolle Artikelnummer 12980 Untermesser Artikelnummer 12981 Obermesser Heiligenfeld 10 - 72160 Horb - Seite 17 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
-
Seite 18: Notizen
AUTOCUT E - Basic 11. NOTIZEN Heiligenfeld 10 - 72160 Horb - Seite 18 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de... -
Seite 19: Prinzipschaltbild Sicherheitsfunktion
AUTOCUT E - Basic 12. PRINZIPSCHALTBILD SICHERHEITSFUNKTION Heiligenfeld 10 - 72160 Horb - Seite 19 Tel.: 07451/5503-80 Fax.: 07451/5503-85 e-mail: info@rometsch-online.de Homepage: www.rometsch-online.de...
