Rollinson JO2 Montageanleitung

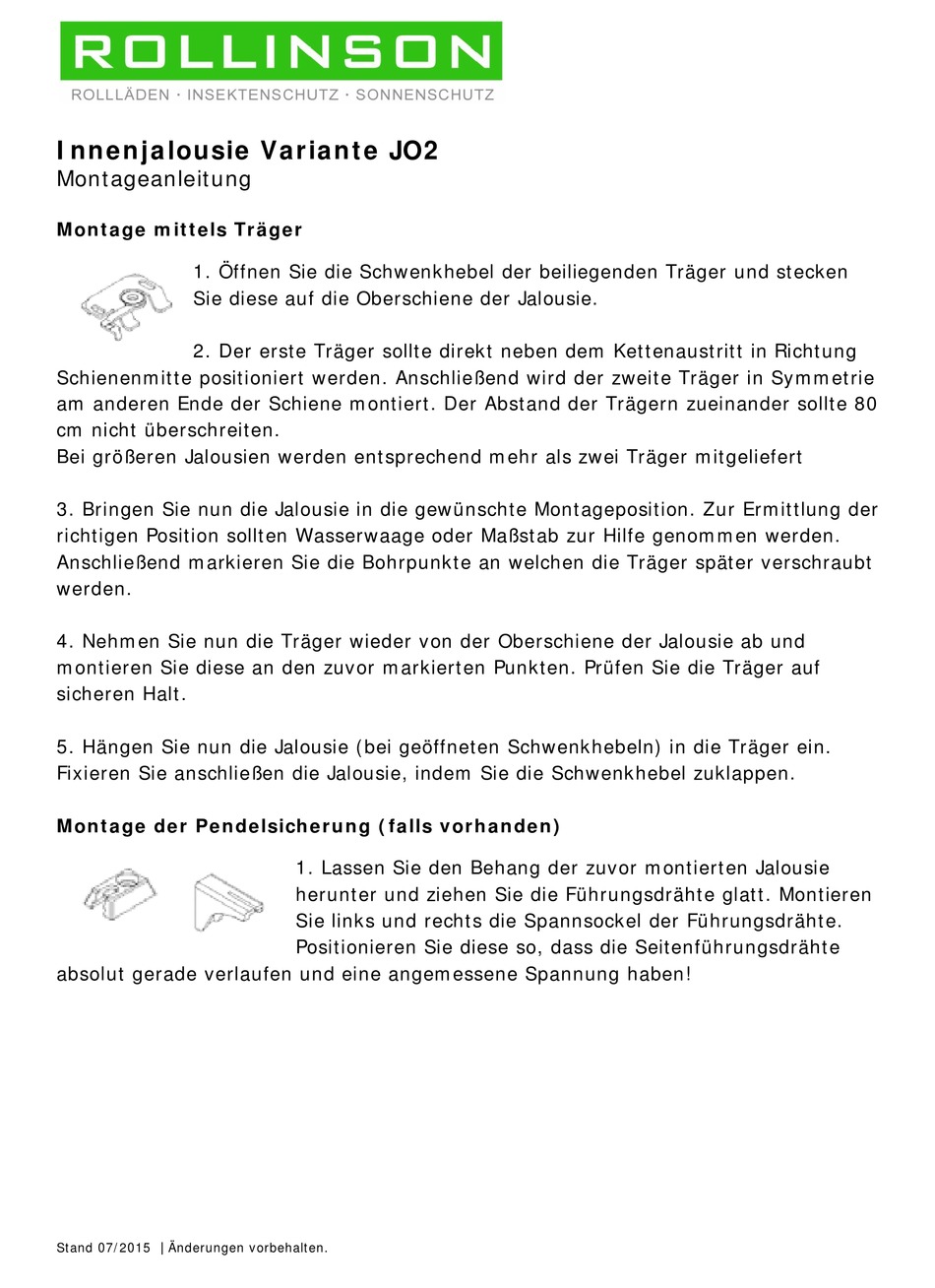

Innenjalousie Variante JO2
Montageanleitung
Montage mittels Träger
1. Öffnen Sie die Schwenkhebel der beiliegenden Träger und stecken
Sie diese auf die Oberschiene der Jalousie.
2. Der erste Träger sollte direkt neben dem Kettenaustritt in Richtung
Schienenmitte positioniert werden. Anschließend wird der zweite Träger in Symmetrie
am anderen Ende der Schiene montiert. Der Abstand der Trägern zueinander sollte 80
cm nicht überschreiten.
Bei größeren Jalousien werden entsprechend mehr als zwei Träger mitgeliefert
3. Bringen Sie nun die Jalousie in die gewünschte Montageposition. Zur Ermittlung der
richtigen Position sollten Wasserwaage oder Maßstab zur Hilfe genommen werden.
Anschließend markieren Sie die Bohrpunkte an welchen die Träger später verschraubt
werden.
4. Nehmen Sie nun die Träger wieder von der Oberschiene der Jalousie ab und
montieren Sie diese an den zuvor markierten Punkten. Prüfen Sie die Träger auf
sicheren Halt.
5. Hängen Sie nun die Jalousie (bei geöffneten Schwenkhebeln) in die Träger ein.
Fixieren Sie anschließen die Jalousie, indem Sie die Schwenkhebel zuklappen.
Montage der Pendelsicherung (falls vorhanden)
absolut gerade verlaufen und eine angemessene Spannung haben!
Stand 07/2015 Änderungen vorbehalten.
1. Lassen Sie den Behang der zuvor montierten Jalousie
herunter und ziehen Sie die Führungsdrähte glatt. Montieren
Sie links und rechts die Spannsockel der Führungsdrähte.
Positionieren Sie diese so, dass die Seitenführungsdrähte
