Inhaltszusammenfassung für LeetDesk Goliath

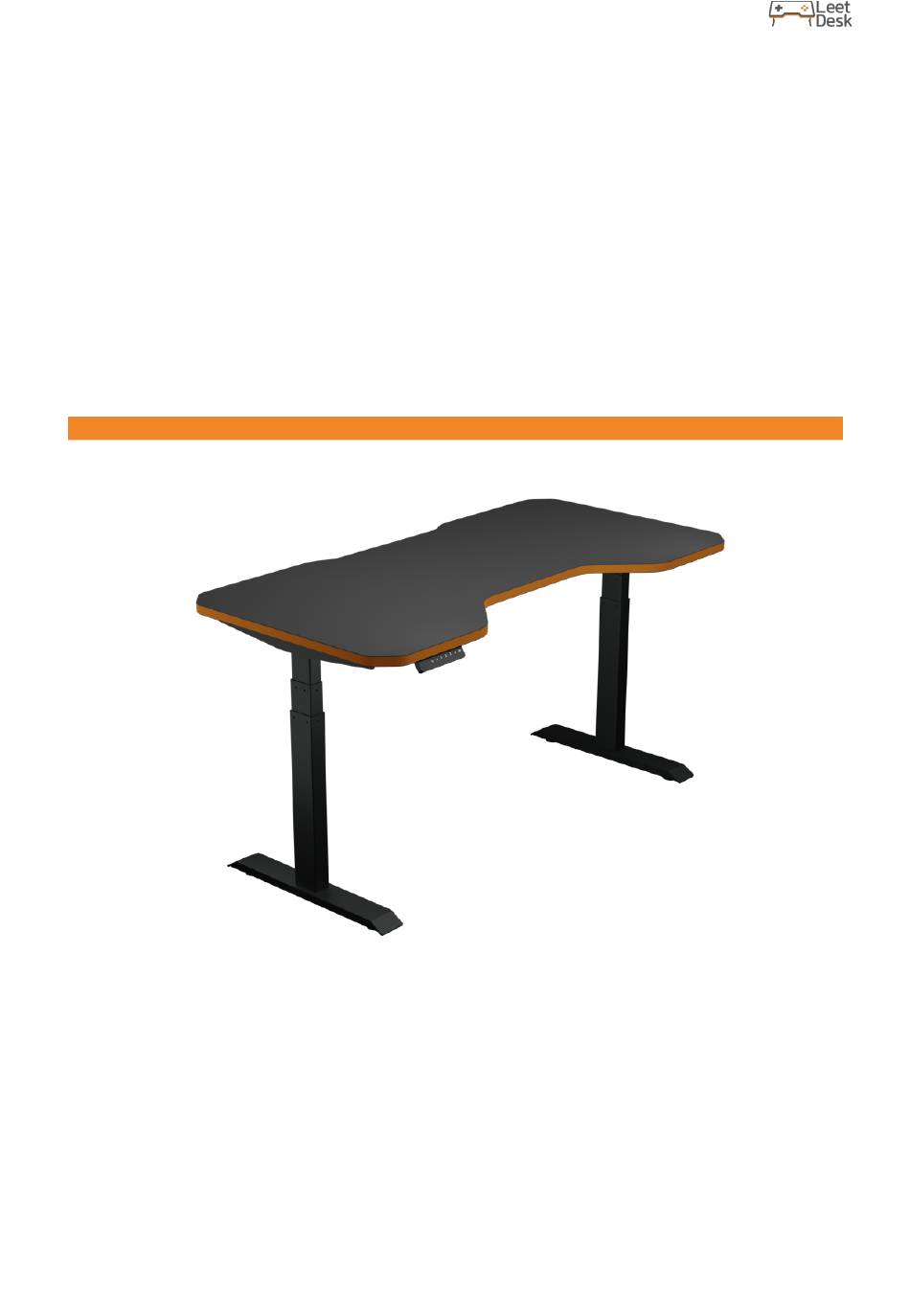

- Seite 1 LeetDesk Elektrisch höhenverstellbarer Gaming Tisch Bauanleitung & Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE HINWEISE ............... 2 ............2 NGABEN ZU DIESER NLEITUNG ........2 RDNUNGSGEMÄßE ERWENDUNG DES ISCHS .............. 3 AFTUNG DES ERSTELLERS WICHTIGE SICHERHEITSHINWEISE ..........4 ..............5 LEKTRIZITÄTSWARNUNG ............7 ICHERHEITSVORKEHRUNGEN ZUSAMMENBAU ................8 ................8 ORBEREITUNG ..............9 ENÖTIGTES ERKZEUG .............. -
Seite 3: Allgemeine Hinweise
Handhabung des Produktes haben, dann kontaktieren Sie uns direkt unter info@leetdesk.com. Ordnungsgemäße Verwendung des Tisches Der LeetDesk ist nur für die Verwendung als höhenverstellbarer Schreibtisch in geschlossenen Räumen zulässig. Sonstige, nicht sachgemäße Verwendungen werden unter eigener Verantwortung durchgeführt. Bitte lassen Sie keine Kinder unbeaufsichtigt den LeetDesk benutzen. -
Seite 4: Haftung Des Herstellers
Haftung des Herstellers Der Hersteller haftet nicht für Schäden oder Verletzungen an Personen, Tieren, Gegenständen oder sonstigen Gütern, die durch: unsachgemäße Nutzung, • fehlerhafte Wartung, • unsachgemäßen Zusammenbau des Produkts, • Nichteinhaltung der Instruktionen dieser • Gebrauchsanweisung, Änderungen an den Komponenten des Schreibtisches •... -
Seite 5: Wichtige Sicherheitshinweise
Verwendung des Tisches. Stellen Sie den Tisch ausschließlich auf ebene Flächen und Böden! Der LeetDesk hat eine Tragkraft von bis zu 80kg. Zu Ihrer eigenen Sicherheit empfehlen wir Ihnen, nicht mehr als 80kg Gewicht auf Ihrem LeetDesk zu platzieren. Stellen Sie sicher, dass das Gewicht Ihres Zubehörs gleichmäßig auf dem Tisch... -
Seite 6: Elektrizitätswarnung
Halten Sie Kinder vom Tisch fern, besonders von den elektrischen Komponenten wie dem Stromkabel oder dem Steuerungselement. Schließen Sie den LeetDesk erst ans Stromnetz an, nachdem er vollständig und sachgemäß zusammengebaut wurde. Stellen Sie sicher, dass das Netzkabel ordnungsgemäß in die Steckdose eingeführt wurde, bevor Sie den Tisch verwenden. - Seite 7 Sollte das Display der Bedieneinheit „HOT“ anzeigen, hören Sie sofort auf den Tisch zu bewegen und warten Sie bitte mindestens 18 Minuten. Im Falle eines Stromausfalls müssen Sie den Tisch manuell zurücksetzen. Befolgen Sie hierfür bitte die Schritte aus dem Kapitel „Factory Reset“...
-
Seite 8: Sicherheitsvorkehrungen
Problemen kommen. Es besteht daher immer das Risiko einer Verletzung von Personen, Tieren, Gegenständen oder des Tisches. Aus diesem Grund besteht stets die Gefahr eines Schadens bei nichtsachgemäßer Nutzung. Benutzen Sie daher bitte den LeetDesk nur, wenn er in einem einwandfreien Zustand ist! -
Seite 9: Zusammenbau
Vor Beginn des Zusammenbaus, stellen Sie bitte sicher, dass alle Komponenten vorhanden und unbeschädigt sind. Im seltenen Fall, wenn eine Komponente fehlt oder beschädigt ist, wenden Sie sich bitte an uns über info@leetdesk.com, wir werden Ihnen schnellstmöglich helfen das Problem zu lösen. Vorbereitung Bauen Sie den Tisch ausschließlich mit mindestens zwei... -
Seite 10: Benötigtes Werkzeug
Benötigtes Werkzeug 6mm Inbusschlüssel (im 4mm Inbusschlüssel (im Schraubenzieher oder Akkuschrauber Maßband Lieferumfang enthalten) Lieferumfang enthalten) Tischkomponenten... -
Seite 11: Schritt Für Schritt Anleitung
Schritt für Schritt Anleitung Vor Beginn des Zusammenbaus, stellen Sie bitte sicher, dass alle Komponenten vorhanden und unbeschädigt sind. Schritt 1 Richten Sie die Löcher der Seitenhalterung (1), des Rahmens (2) und des Tischbeins (4) aus. Setzen Sie dann die Maschinenschraube M6×35 mit rundem Kopf (mit dem blauen Punkt gekennzeichnet) (11) in die Löcher ein und ziehen Sie die Schrauben mit einem 4mm Inbusschlüssel fest. - Seite 12 Schritt 2 Setzen Sie die Mittelschiene (3) auf beiden Seiten in den Rahmen (2) ein und stellen Sie die entsprechende Position ein (Hinweis: Das Wort „MAX“ auf der Mittelschiene sollte nicht vollständig sichtbar sein). Bringen Sie dann die Maschinenschraube M6x30 mit dem runden Kopf (13) in die entsprechende Position (siehe Bild) und ziehen Sie sie mit einem 4mm Inbusschlüssel fest.
- Seite 13 Schritt 3 Setzen Sie die Löcher vom Tischfuß (5) an die Löcher vom Tischbein (4) auf. Schrauben Sie die Maschinenschrauben M10×30 mit dem runden Kopf (14) in den Fuß ein und ziehen die Schrauben mit einem 6mm Inbusschlüssel fest. Wenn während dieses Vorgangs einer der Gummiringe im Tischgestell herausfällt, setzen Sie ihn einfach wieder ein.
- Seite 14 Schritt 4 Hinweis: Alle unsere LeetDesk Modelle haben bereits vorgebohrte Löcher in der Tischplatte, an die Sie das Tischgestell ausrichten können. Stellen Sie das Tischgestell auf die Tischplatte und passen Sie die Position des Tischgestells an die Position der vorgebohrten Löcher an.
- Seite 15 Schritt 5 Stellen Sie die Position des Steuerungselements (7) und des Adapters (9) an den vorgebohrten Löchern in der Tischplatte ein. Befestigen Sie die Holzschrauben ST5×20 (10) in den Löchern auf beiden Seiten des Steuerungselements (7). Setzen Sie den Adapterrahmen (8) auf den Adapter (9) und befestigen Sie die ST5×20 Holzschrauben (10) in den Löchern auf beiden Seiten des Adapterrahmens (8).
- Seite 16 Kabelmanagement: Wenn Sie unsere Kabelmanagementschiene bestellt haben, richten Sie die Löcher der Schiene an den 4 vorgebohrten Löchern aus und verwenden Sie die im Lieferumfang enthaltenen Holzschrauben. PC-Halter: Wenn Sie unseren PC-Halter bestellt haben, lesen Sie bitte die separate PDF-Datei. Hinweis: Öffnen Sie unter keinen Umständen das Steuerungselement!
- Seite 17 Schritt 6 Stellen Sie die Bedieneinheit (6) an die gewünschte Position der Tischkante. Befestigen Sie die Bedieneinheit mit den Holzschrauben ST5×16 (12) unter der Tischplatte. Stecken Kabel Bedieneinheit Steuerungselement (7).
- Seite 18 Sie den Tisch mithilfe einer anderen Person in die richtige Position. Versuchen Sie nicht den Tisch alleine umzudrehen, da der LeetDesk sehr schwer ist (<40 kg)! Hinweis: Die meisten Probleme mit Ihrem LeetDesk können durch einen Factory Reset behoben werden (siehe Seite 18).
-
Seite 19: Bedienung Ihres Leetdesks
Stellen Sie vor der ersten Benutzung sicher, dass sich keine Objekte oder Gegenstände im Bewegungsbereich des LeetDesks befinden. Stellen Sie ebenfalls sicher, dass der LeetDesk keine Wände oder andere Möbel direkt berührt, da dies Ihre Wände beim Hoch- und Herunterfahren beschädigen könnte. - Seite 20 Drücken und halten Sie erneut die Unten/- Taste bis der Tisch ein kleines Stück runter- und dann ein kleines Stück wieder hochfährt und dann stoppt. Lassen Sie nun die Taste los. Ihr LeetDesk ist nun zur Benutzung bereit!
-
Seite 21: Allgemeine Nutzung
Allgemeine Nutzung Bewegen Sie Ihren LeetDesk hoch und runter mit Hilfe der Oben/+ Unten/- Tasten. Halten einfach entsprechende Taste gedrückt bis der Tisch die gewünschte Höhe erreicht hat. Die aktuelle Höhe des Schreibtisches wird Ihnen auf dem Display der Bedienungseinheit angezeigt. -
Seite 22: Technische Spezifikationen
Factory Reset durchführen. Sollte das Problem weiterhin bestehen, dann kontaktieren Sie uns bitte unter info@leetdesk.com Bedienungseinheit zeigt „HOT“ an Die Tischbeine sind überhitzt, bewegen Sie den Tisch nicht für mindestens 18 Minuten Sollte das Problem weiterhin bestehen oder nicht aufgelistet sein, dann kontaktieren Sie uns unter info@leetdesk.com. -
Seite 23: Eu-Konformitätserklärung
ODYN GmbH Oststraße 116 40210 Düsseldorf Germany Produktbeschreibung: Elektrisch höhenverstellbarer Schreibtisch Serie: LeetDesk 1.0 Produktnummern: 1337-1, 1337-2, 1337-3 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: ODYN GmbH, Oststraße 116, 40210 Düsseldorf Hiermit erklären wir, dass die oben genannten Produkte allen einschlägigen Bedingungen der „Maschinenrichtlinie...
