Komponenten:
Ihr TMCM-110 Schrittmotor Steuer- und
Treibermodul.
Ein Schrittmotor mit 1A RMS Spulenstrom.
Interface (RS232, RS485, CAN oder IIC)
passend zu Ihrer TMCM-110 Version, mit
Anschlusskabeln und evtl. Konverter.
Spannungsversorgung für 12V bis 30V
TMCL IDE Programm und PC
Passende Kabel zum Anschließen des
Motors und des TMCM-110.
Start:
Beginnen
Versorgungsspannung.
1. Verbinden Sie RS232 Pin 2 (PC-TxD) mit Pin 4 (110-RxD) und
Pin 3 (PC-RxD) mit Pin 5. Andere Interfaces Äquivalent.
2. Schließen Sie das ungekreuzte RS232-Kabel an den PC an.
3. Anschluss der Versorgungsspannung an das TMCM-110:
Versorgungsspannung (+) an 2
Erdung (GND) an Pin 1
4. Anschluss des Schrittmotors an die 4-pin-Buchse.
5. Versorgung EINschalten. Die LED auf dem Modul blinkt und
der Motor ist bestromt im Stillstand. Wenn dieses nicht
geschieht, schalten Sie die Versorgung AUS und überprüfen
Ihre Anschlüsse.
6. Starten Sie das TMCL IDE Programm (Siehe zweite Seite zur
Einstellung und Benutzung).
7. Schreiben Sie folgendes Programm in das offene Feld:
//Einfaches Beispiel zu TMCL und der TMCL-IDE
SAP 4, 0, 100
Loop: MVP ABS, 0, 15000
WAIT POS, 0, 0
WAIT TICKS, 0, 200
MVP ABS, 0, 0
WAIT POS, 0, 0
WAIT TICKS, 0, 100
JA Loop
8. Klicken Sie nacheinander "Assemble", "Download" zum Laden
des Codes zum TMCM-110 und "Run". Das übertragene
Programm wird nun ausgeführt.
9. "Stop"-Knopf klicken, dann den "TMCL Direct Mode" starten
und folgende Befehle eingeben und senden:
ROR rotate right, Motor 0, value 500 →Execute klicken
Der Motor dreht sich jetzt..
MST motor stop, Motor 0 → Click Execute
Erste Schritte sind getan.
Seite 2 und im TMCM-110 Manual.

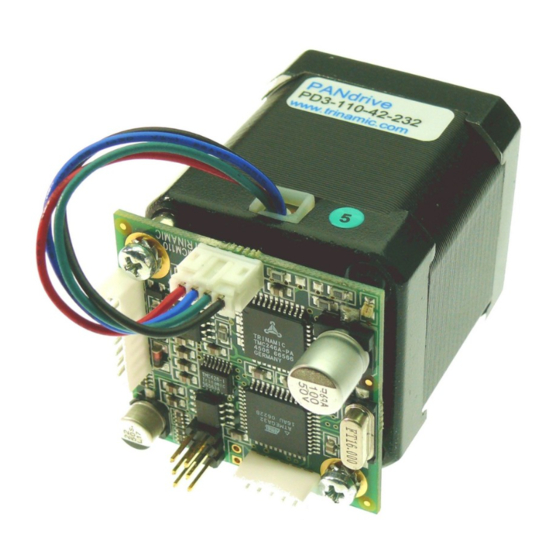

Anschlussbemerkung: Das TMCM-110 wird mit einem 4 Pin, 5pin
and 8 Pin JST PHR-connector mit etwa 20cm Kabeln für jeden Pin
geliefert. Bei einem PANdrive PD-110 ist der Motor bereits an das
TMCM-110 angeschlossen.
Copyright © 2006, TRINAMIC Motion Control GmbH & Co. KG
Start in Trinamic´s Schrittmotorsysteme
Kursive und grüne Zeilen können beim PD-110 ignoriert werden.
Sie
mit
//Setzt maximale Geschw.
//Fahr zur Position 15000
//Fahr zurück zu Position 0
//Unendliche Schleife
Weitere Befehle finden Sie auf
Vorsicht:
Der Motor darf niemals entfernt bzw. angeschlossen
werden, während das Modul bestromt ist.
Verwechseln von Anschlüssen oder Kurzschlüsse
können zur Zerstörung des Moduls führen.
Bündeln Sie keine Signalkabel mit Motor- und
Spannungsversorgungskabeln zur Vermeidung von
Kommunikationsfehlern.
Überschreiten Sie nicht die max. Spannung von 30V.
Wenn Sie das TMCM-110 auf einen Motor montieren,
lassen Sie 5mm Abstand zur Luftkühlung.
ausgeschalteter
Nullmodemkabel,
sonst sind Pins 2
6
und 3 vertauscht
RS232
Spannungs-
2 3
Versorgung
12..30V
-
+
1
3
TMCM-110
4
Motor
9
www.trinamic.com
2
5
Pin 1
8
loading
