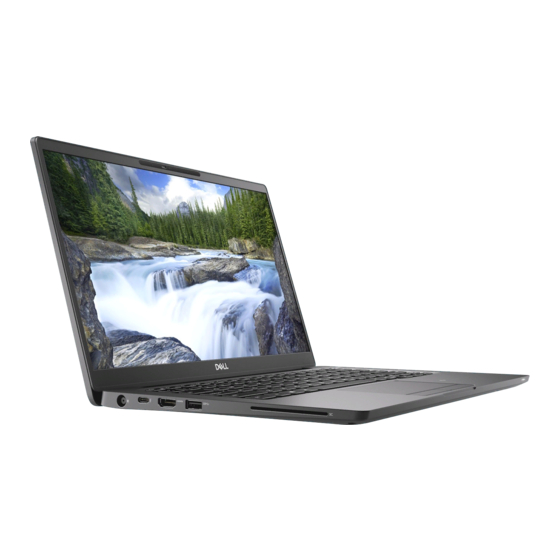

Latitude 3410
Service-Handbuch
1
Vorschriftenmodell: P129G
Vorschriftentyp: P129G001/P129G002
December 2020
Rev. A02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Latitude 3410

  • Seite 1 Latitude 3410 Service-Handbuch Vorschriftenmodell: P129G Vorschriftentyp: P129G001/P129G002 December 2020 Rev. A02...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitshinweise................................7 Vor der Arbeit an Komponenten im Innern des Computers..................8 Sicherheitsvorkehrungen..............................8 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................9 Nach der Arbeit an Komponenten im Inneren des Computers.................10 Kapitel 2: Technologie und Komponenten..................11 USB-Funktionen..................................11 USB Typ-C....................................
  • Seite 5 Entfernen des Festplattenlaufwerks........................... 42 Einsetzen des Festplattenlaufwerks........................... 42 Touchpad....................................43 Entfernen des Touchpads............................43 Installieren des Touchpads............................44 Lautsprecher..................................46 Entfernen der Lautsprecher............................46 Einbauen der Lautsprecher............................47 Lüfterbaugruppe..................................48 Entfernen der Lüfterbaugruppe...........................48 Einbauen der Lüfterbaugruppe............................ 49 Kühlkörperbaugruppe................................50 Entfernen der Kühlkörperbaugruppe – separat......................50 Installieren der Kühlkörperbaugruppe – separat......................51 Entfernen der Kühlkörperbaugruppe –...
  • Seite 6 Systemdiagnoseanzeigen..............................86 Ein- und Ausschalten des WLAN............................87 Kapitel 6: Wie Sie Hilfe bekommen....................88 Kontaktaufnahme mit Dell..............................88 Inhaltsverzeichnis...
  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
  • Seite 9: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
  • Seite 11: Kapitel 2: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 1.4 • Netzschalter-LED-Verhalten USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht.
  • Seite 12: Kompatibilität

    ● USB 2.0 hatte vier Drähte (Strom, Masse und zwei für differentielle Daten); USB 3.2 Gen 1 ergänzt diese durch vier weitere Drähte für zwei Differenzsignale (Empfangen und Übertragen) zu insgesamt acht Verbindungen in den Anschlüssen und Kabeln. ● USB 3.2 Gen 1 nutzt anstatt der Halb-Duplex-Anordnung von USB 2.0 die bidirektionalen Datenschnittstelle. Das erweitert die theoretische Bandbreite um das 10-fache.
  • Seite 13: Usb Typ-C

    USB Typ-C USB-Typ C ist ein neuer, extrem kleiner physischer Anschluss. Der Anschluss selbst kann viele verschiedene neue USB-Standards wie USB 3.1 und USB Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB-Typ C ist ein neuer, extrem kleiner Anschlussstandard. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss. Es handelt sich um einen einzelnen Anschlussstandard, der mit jeder Art von Gerät kompatibel sein sollte.
  • Seite 14: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Port für den Anschluss an unterstützte Peripheriegeräte.
  • Seite 15: Vorteile Von Hdmi

    Funktionen. Netzschalter-LED-Verhalten Auf bestimmten Dell Latitude-Systemen dient die Netzschalter-LED dazu, den Systemstatus anzuzeigen, weshalb der Netzschalter aufleuchtet, wenn er gedrückt wird. Bei Systemen mit optionalem Netzschalter mit Fingerabdruckleser befindet sich keine LED unter dem Netzschalter, weshalb die verfügbaren LEDs im System verwendet werden, um den Systemstatus anzuzeigen.
  • Seite 16 Netzschalter mit Fingerabdruckleser haben keine LED, weshalb die verfügbaren LEDs im System genutzt werden, um den Systemstatus anzuzeigen. ● Netzadapter-LED: ○ Die LED am Netzadapteranschluss leuchtet weiß, wenn über eine Steckdose Strom geliefert wird. ● Batterieanzeige-LED: ○ Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: 1.
  • Seite 17: Kapitel 3: Hauptkomponenten Ihres Systems

    Hauptkomponenten Ihres Systems 1. Bodenabdeckung 2. Akku 3. DC-in-Port 4. Kühlkörper 5. Speichermodule 6. Lautsprecher 7. Systemplatine 8. Touchpad 9. Handballenstützen-Baugruppe 10. Bildschirmbaugruppe 11. Netzschaltermodul 12. Knopfzellenbatterie 13. E/A-Platine 14. Lüfterbaugruppe 15. WLAN-Karte 16. SSD-Laufwerk 17. Festplattenbaugruppe Hauptkomponenten Ihres Systems...
  • Seite 18 ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Hauptkomponenten Ihres Systems...
  • Seite 19: Kapitel 4: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Themen: • microSD-Karte • Bodenabdeckung • Akku • Speichermodule • WLAN-Karte • Knopfzellenbatterie • DC-In-Port • SSD-Laufwerk • Festplattenlaufwerk • Touchpad • Lautsprecher • Lüfterbaugruppe • Kühlkörperbaugruppe • Systemplatine • E/A-Platine • Betriebsschalter • Bildschirmbaugruppe • Bildschirmblende •...
  • Seite 20 Info über diese Aufgabe Schritte 1. Drücken Sie auf die microSD-Karte, um sie aus dem Computer zu entfernen. 2. Schieben Sie die microSD-Karte aus dem Computer heraus. Ausbau und Wiedereinbau...
  • Seite 21: Einsetzen Der Microsd-Karte

    Einsetzen der microSD-Karte Info über diese Aufgabe Schritte 1. Richten Sie die microSD-Karte entsprechend ihrem Steckplatz am Computer aus. 2. Schieben Sie die microSD-Karte in den Steckplatz, bis sie einrastet. Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 22 Info über diese Aufgabe Ausbau und Wiedereinbau...
  • Seite 23: Anbringen Der Bodenabdeckung

    Schritte 1. Lösen Sie die sechs Schrauben (M2.5x6) und zwei Schrauben (M2.5x7), mit denen die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie mit einem Kunststoffstift die Bodenabdeckung von der oberen rechten Ecke ab und heben Sie die Bodenabdeckung aus dem Computer heraus.
  • Seite 24 Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Installationsverfahrens. Ausbau und Wiedereinbau...
  • Seite 25: Akku

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
  • Seite 26: Erneutes Anschließen Des Batteriekabels

    Schritte Ziehen Sie das Batteriekabel mithilfe der Zuglasche von der Systemplatine ab. Erneutes Anschließen des Batteriekabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Batterie und bietet eine visuelle Darstellung des Installationsverfahrens. Ausbau und Wiedereinbau...
  • Seite 27: Entfernen Des Akkus

    Schritte Schließen Sie das Batteriekabel wieder am Anschluss an der Hauptplatine an. Nächste Schritte 1. Bringen Sie die Bodenabdeckung wieder an. 2. Ersetzen Sie die SD-Karte. 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 28: Einsetzen Des Akkus

    Schritte 1. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. 2. Entfernen Sie die fünf Schrauben (M2x3), mit denen der Akku an der Handballenstützenbaugruppe befestigt ist. 3. Heben Sie den Akku aus dem Computer heraus. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 29: Speichermodule

    Schritte 1. Richten Sie die Laschen am Akku an den Aussparungen der Handballenstützenbaugruppe aus. 2. Setzten Sie den Akku in das Akkufach ein. 3. Ziehen Sie die fünf Schrauben (M2x3) zur Befestigung des Akkus an der Handballenstützenbaugruppe fest. 4. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Nächste Schritte 1.
  • Seite 30: Einsetzen Der Speichermodule

    Schritte 1. Hebeln Sie die Klammern auf, mit denen das Speichermodul befestigt ist, bis das Speichermodul herausspringt. 2. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 31: Wlan-Karte

    Schritte 1. Richten Sie die Kerbe am Speichermodul auf die Lasche des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.
  • Seite 32: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Halterung am Computer befestigt ist. 2. Entfernen Sie die WLAN-Halterung. 3. Trennen Sie die WLAN-Antennenkabel vom WLAN-Modul. 4. Ziehen Sie die WLAN-Karte aus dem WLAN-Kartensteckplatz heraus. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 33: Knopfzellenbatterie

    Schritte 1. Richten Sie die Kerbe an der WLAN-Karte an der Lasche am Steckplatz für WLAN-Karten aus und setzen Sie die WLAN-Karte schräg in den Steckplatz für WLAN-Karten. 2. Schließen Sie die WLAN-Antennenkabel an die WLAN-Karte an. 3. Richten Sie die WLAN-Kartenhalterung aus und platzieren Sie sie, um die WLAN-Karte an der Systemplatine zu befestigen. 4.
  • Seite 34: Einsetzen Der Knopfzellenbatterie

    3. Entfernen Sie die Bodenabdeckung. 4. Trennen Sie das Batteriekabel. Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine. 2.
  • Seite 35: Dc-In-Port

    Schritte 1. Befestigen Sie die Knopfzellenbatterie wieder im Steckplatz auf der Handballenstützen-Baugruppe. 2. Verbinden Sie das Kabel der Knopfzellenbatterie mit der Systemplatine. Nächste Schritte 1. Schließen Sie das Batteriekabel wieder an. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die SD-Karte ein.
  • Seite 36: Einbauen Des Dc-In-Anschlusses

    Schritte 1. Suchen Sie den DC-In-Anschluss an Ihrem Computer und entfernen Sie die drei Schrauben (M2.5x5) aus dem Scharnier, das ihn abdeckt. 2. Heben Sie das Scharnier an und klappen Sie es vom Gehäuse ab. 3. Trennen Sie das DC-In-Kabel vom Computer und entfernen Sie die einzelne M2x3-Schraube. 4.
  • Seite 37 Schritte 1. Einsetzen des DC-In-Moduls in den Steckplatz 2. Bringen Sie die M2x3-Schraube an und schließen Sie das DC-In-Kabel an die Systemplatine an. 3. Klappen Sie das Scharnier auf die Schraubenhalterungen auf der Handballenstütze und richten Sie es aus. 4. Bringen Sie die drei Schrauben (M2.5x5) an, um das Scharnier zu befestigen. Nächste Schritte 1.
  • Seite 38: Ssd-Laufwerk

    SSD-Laufwerk SSD-Laufwerkshalterung Entfernen des M.2-2280-SSD-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Trennen Sie die Verbindung zum Akku. Info über diese Aufgabe Die Abbildung zeigt die Position des M.2-2280-SSD-Laufwerks und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 39: Entfernen Des M.2-2230-Ssd-Laufwerks

    Schritte 1. Richten Sie das Solid-State-Laufwerk am-Steckplatz aus und schieben Sie es dort hinein. 2. Bringen Sie die einzelne Schraube (M2x3) wieder an, mit der das SSD-Laufwerksmodul am System befestigt wird. Nächste Schritte 1. Bringen Sie das Akkukabel 2. Bringen Sie die Bodenabdeckung 3.
  • Seite 40: Einbauen Des M.2-2230-Ssd-Laufwerks

    Schritte 1. Entfernen Sie die einzelne Schraube (M2x3), mit der das SSD-Modul an der Handballenstützen-Baugruppe befestigt ist. 2. Schieben Sie das SSD-Modul aus dem M.2-Steckplatz heraus. Einbauen des M.2-2230-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 41: Einbauen Der M.2-Ssd-Laufwerkhalterung

    Schritte 1. Richten Sie das Solid-State-Laufwerk am-Steckplatz aus und schieben Sie es dort hinein. 2. Bringen Sie die einzelne Schraube (M2x3) wieder an, mit der das Solid-State-Festplatten-Modul an der Handballenstützen- und Tastaturbaugruppe befestigt wird. Nächste Schritte 1. Bringen Sie das Akkukabel 2.
  • Seite 42: Festplattenlaufwerk

    2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen des Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 43: Touchpad

    Schritte 1. Richten Sie die Schraubenbohrungen auf der Festplattenbaugruppe auf die Schraubenbohrungen der Handballenstütze aus. 2. Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen das Festplattenlaufwerk befestigt ist, und schließen Sie das Festplattenkabel an den Anschluss auf der Systemplatine an. Nächste Schritte 1.
  • Seite 44: Installieren Des Touchpads

    Info über diese Aufgabe Schritte 1. Entfernen Sie die drei Schrauben (M2x2) aus dem unteren Teil des Touchpads. 2. Ziehen Sie das Flachbandkabel von der Systemplatine ab. 3. Ziehen Sie die Klebebänder ab, die den oberen Teil des Touchpads halten. 4.
  • Seite 45 Schritte 1. Platzieren Sie das Touchpad auf der Handauflage und stellen Sie sicher, dass die Schraubstifte an denen der Handauflage ausgerichtet sind. Bringen Sie die vier Schrauben (M2x2) am oberen Rand des Touchpads an. 2. Falten Sie die beiden Klebebandstreifen wieder auf das Touchpad. 3.
  • Seite 46: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 47: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die Lautsprecherbaugruppe auf die Befestigungspunkte auf der Unterseite des Computers. 2.
  • Seite 48: Lüfterbaugruppe

    4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Lüfterbaugruppe Entfernen der Lüfterbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3.
  • Seite 49: Einbauen Der Lüfterbaugruppe

    2. Trennen Sie das Lüfterkabel von der Systemplatine. 3. Trennen Sie die WLAN-Antennenkabel und entfernen Sie die Kabel aus den Kabelführungen auf der Seite der Lüfterbaugruppe. 4. Entfernen Sie die zwei Schrauben (M2x2) von der Lüfterbaugruppe und heben Sie die Lüfterbaugruppe vom Computer ab. Einbauen der Lüfterbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 50: Kühlkörperbaugruppe

    4. Verlegen Sie das Kabel der E/A-Platine entlang der Kabelführung auf der Lüfterbaugruppe und schließen Sie sie an die Systemplatine Nächste Schritte 1. Bauen Sie den Akku ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die SD-Karte ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 51: Installieren Der Kühlkörperbaugruppe - Separat

    Installieren der Kühlkörperbaugruppe – separat Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
  • Seite 52: Einbauen Der Kühlkörper-Baugruppe - Uma

    Schritte 1. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Nehmen Sie die Kühlkörperbaugruppe vom Computer ab. Einbauen der Kühlkörper-Baugruppe - UMA Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 53: Systemplatine

    Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und stellen Sie sicher, dass die Befestigungspunkte auf dem Kühlkörper und der Systemplatine ausgerichtet sind. 2. Ziehen Sie die vier unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. Nächste Schritte 1.
  • Seite 54 Ausbau und Wiedereinbau...
  • Seite 55 Schritte 1. Entfernen Sie die drei Schrauben (M2.5x5) vom rechten Scharnier. 2. Trennen Sie das DC-In-Kabel von der Systemplatine. 3. Trennen Sie das Kabel der Lüfterbaugruppe von der Systemplatine. 4. Heben Sie den Riegel an, mit dem das LCD-Kabel auf der Systemplatine einrastet. 5.
  • Seite 56: Einbauen Der Systemplatine - Diskret

    8. Entfernen Sie die zwei Schrauben (M2.3x5) von der Systemplatine und die zwei Schrauben (M2) zum Fixieren der Metallabdeckung. Heben Sie die Systemplatine aus dem Gehäuse heraus. Einbauen der Systemplatine – diskret Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 57 Ausbau und Wiedereinbau...
  • Seite 58: Entfernen Der Systemplatine - Uma

    Schritte 1. Platzieren Sie die Systemplatine auf der Handballenstütze und richten Sie die Schraubenstifte an der Handballenstütze aus. Setzen Sie die Metallabdeckung auf das USB-Port-Modul und installieren Sie die zwei Schrauben (M2). Bringen Sie die zwei Schrauben (M2.3x5) zur Befestigung der Systemplatine an der Handballenstütze wieder an. 2.
  • Seite 59 Ausbau und Wiedereinbau...
  • Seite 60 Schritte 1. Trennen Sie das Anschlusskabel der E/A-Platine von der Systemplatine. 2. Trennen Sie das Anschlusskabel des Lüfters von der Systemplatine. 3. Entfernen Sie die drei Schrauben (M2.5x5) vom rechten Scharnier und klappen Sie es nach oben. 4. Lösen Sie das Klebeband vom LCD-Kabel und trennen Sie das LCD-Kabel von der Systemplatine. 5.
  • Seite 61: Installieren Der Systemplatine - Uma

    ANMERKUNG: Bei Systemen, die mit einer WWAN-Karte konfiguriert sind, muss ein zusätzliches Kabel von der Systemplatine getrennt werden, während die Platine umgedreht wird. Installieren der Systemplatine – UMA Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 62 Ausbau und Wiedereinbau...
  • Seite 63 Schritte 1. Platzieren Sie die Systemplatine auf der Handballenstütze und richten Sie die Schraubenstützen auf die Befestigungspunkte auf der Handballenstütze aus. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Systemplatine an der Handballenstütze wieder an. Ausbau und Wiedereinbau...
  • Seite 64: E/A-Platine

    ANMERKUNG: Bei Systemen, die mit einer WWAN-Karte konfiguriert sind, müssen Sie das Kabel von der WWAN-Tochterplatine mit dem Anschluss auf der Systemplatine verbinden. 2. Schließen Sie das Anschlusskabel der E/A-Platine an der Systemplatine an. 3. Schließen Sie das Systemlüfteranschlusskabel wieder am Anschluss auf der Systemplatine an. 4.
  • Seite 65: Einbauen Der E/A-Platine

    4. Trennen Sie die Verbindung zur Batterie. 5. Entfernen Sie die WLAN-Karte. ANMERKUNG: Der Hall-Sensor ist Teil der E/A-Platine und die gesamte E/A-Platine muss ausgetauscht werden, wenn der Hall- Sensor fehlerhaft ist. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Speichermoduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.
  • Seite 66 Info über diese Aufgabe Die Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die E/A-Platine auf die Befestigungspunkte auf der Handballenstütze und befestigen Sie sie mit einer einzelnen Schraube (M2x5). 2. Verbinden Sie die drei Kabelanschlüsse mit den Anschlüssen an der unteren rechten Seite der E/A-Platine. 3.
  • Seite 67: Betriebsschalter

    Betriebsschalter Entfernen des Netzschalters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Trennen Sie die Verbindung zur Batterie. 5. Entfernen Sie die E/A-Platine. 6.
  • Seite 68: Bildschirmbaugruppe

    Schritte 1. Setzen Sie das Netzschaltermodul auf die Befestigungspunkte auf der Handauflage. 2. Setzen Sie die Abdeckung auf die Oberseite des Netzschalter-Moduls und installieren Sie die zwei Schrauben (M2x2), mit denen die Abschirmung auf dem Netzschalter befestigt wird. 3. Verbinden Sie den Kabelanschluss mit dem Tochterplatinenmodul. Nächste Schritte 1.
  • Seite 69 Ausbau und Wiedereinbau...
  • Seite 70 Schritte 1. Entfernen Sie die fünf Schrauben (M2.5x5) von beiden Scharnieren. Heben Sie die Scharniere an und klappen Sie sie nach hinten. 2. Lösen Sie das Klebeband vom LCD-Kabel. 3. Falten Sie das Klebeband vom LCD-Kabel ab. 4. Entfernen Sie das LCD-Kabel und heben Sie es aus dem Computer heraus. 5.
  • Seite 71: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der LCD-Baugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Ausbau und Wiedereinbau...
  • Seite 72 Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Richten Sie die Handballenstützen- und Tastaturbaugruppe aus und setzen Sie sie auf die Bildschirmbaugruppe. 3. Schließen Sie mithilfe der Pass-Stifte die Bildschirmscharniere. 4. Schließen Sie das Bildschirmkabel an der Systemplatine an und befestigen Sie das Klebeband, um das Bildschirmkabel zu sichern. 5.
  • Seite 73: Bildschirmblende

    Bildschirmblende Entfernen der Bildschirmblende Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Schritte 1.
  • Seite 74 VORSICHT: Stellen Sie beim Abhebeln der Bildschirmblende sicher, dass Sie unter Verwendung eines Kunststoffstifts oder mithilfe Ihrer Hände entlang der äußeren Kante der Bildschirmblende hebeln. Ein Schraubendreher oder andere scharfe Objekte könnten den Bildschirm beschädigen. 3. Heben Sie die Blende aus der Bildschirmbaugruppe. Ausbau und Wiedereinbau...
  • Seite 75: Einbauen Der Bildschirmblende

    Einbauen der Bildschirmblende Info über diese Aufgabe Schritte Richten Sie die Bildschirmblende auf die Bildschirmbaugruppe aus und lassen Sie sie vorsichtig einrasten. Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe wieder ein. 2. Bauen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an.
  • Seite 76: Bildschirm

    Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die Bildschirmbaugruppe. 6.
  • Seite 77: Einbauen Des Bildschirms

    Schritte 1. Entfernen Sie die sechs Schrauben (M2.5x2.5), mit denen der Bildschirm an der hinteren Bildschirmabdeckung befestigt ist, und stellen Sie ihn nach vorn, um auf das EDP-Kabel an der Rückseite zuzugreifen. ANMERKUNG: Lösen Sie nicht die SR-Bänder vom Bildschirm. Es ist nicht notwendig, die Halterungen vom Bildschirm zu lösen. 2.
  • Seite 78: Kamera

    2. Verriegeln Sie den Riegel, mit dem das EDP-Kabel am Anschluss befestigt ist, und befestigen Sie das Klebeband wieder über dem Anschluss. 3. Setzen Sie den Bildschirm auf die hintere Bildschirmabdeckung. Bringen Sie die sechs M2.5x2.5-Schrauben und die zwei M2x2- Schrauben zur Befestigung des Bildschirms an der Bildschirmbaugruppe an.
  • Seite 79: Installieren Der Kamera

    Installieren der Kamera Info über diese Aufgabe Schritte 1. Setzen Sie die Kamera in den Steckplatz an der hinteren Bildschirmabdeckung ein. 2. Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul an. Nächste Schritte 1. Bauen Sie den Bildschirm wieder ein.
  • Seite 80 Info über diese Aufgabe Schritte Ziehen Sie das Bildschirmkabel, um es vom Klebeband zu trennen, und heben Sie dann das Bildschirmkabel von der hinteren Bildschirmabdeckung ab. Ausbau und Wiedereinbau...
  • Seite 81: Einbauen Des Bildschirmkabels

    Einbauen des Bildschirmkabels Info über diese Aufgabe Schritte Verlegen und befestigen Sie das Bildschirmkabel an der hinteren Bildschirmabdeckung. Nächste Schritte 1. Bauen Sie die Kamera wieder ein. 2. Bauen Sie den Bildschirm wieder ein. 3. Bringen Sie die Bildschirmblende 4. Bauen Sie die Bildschirmbaugruppe wieder ein.
  • Seite 82: Baugruppe Der Hinteren Bildschirmabdeckung

    Baugruppe der hinteren Bildschirmabdeckung Wiederanbringen der hinteren Bildschirmabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5.
  • Seite 83: Handballenstützen-Baugruppe

    Handballenstützen-Baugruppe Entfernen der Handballenstützen-Baugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die WLAN-Karte. 6.
  • Seite 84 3. Installieren Sie die Lautsprecher. 4. Bauen Sie das Touchpad ein. 5. Installieren Sie das Festplattenlaufwerk. 6. Bauen Sie das SSD-Laufwerk ein. 7. Installieren Sie den DC-In-Anschluss. 8. Installieren Sie die Speichermodule. 9. Installieren Sie die Knopfzellenbatterie. 10. Setzen Sie die WLAN-Karte ein.
  • Seite 85: Kapitel 5: Fehlerbehebung

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.
  • Seite 86: Systemdiagnoseanzeigen

    Info über diese Aufgabe Dieser Abschnitt enthält Informationen zum regulären und erweiterten Bildschirm von SupportAssist. SupportAssist öffnet beim Start den regulären Bildschirm. Sie können über das Symbol am linken unteren Bildschirmrand zum erweiterten Bildschirm wechseln. Auf dem erweiterten Bildschirm werden die erkannten Geräte in einem gekachelten Format angezeigt. Spezifische Tests können nur im erweiterten Modus eingeschlossen oder ausgeschlossen werden.
  • Seite 87: Ein- Und Ausschalten Des Wlan

    ● Aus - Feststelltaste ist deaktiviert. Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.
  • Seite 88: Kapitel 6: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
