CMD 110 Montageanleitung

Vielen Dank für Ihren Einkauf!
Sie haben ein hochwertiges Qualitätsprodukt von CMD aus deutscher Herstellung erworben.

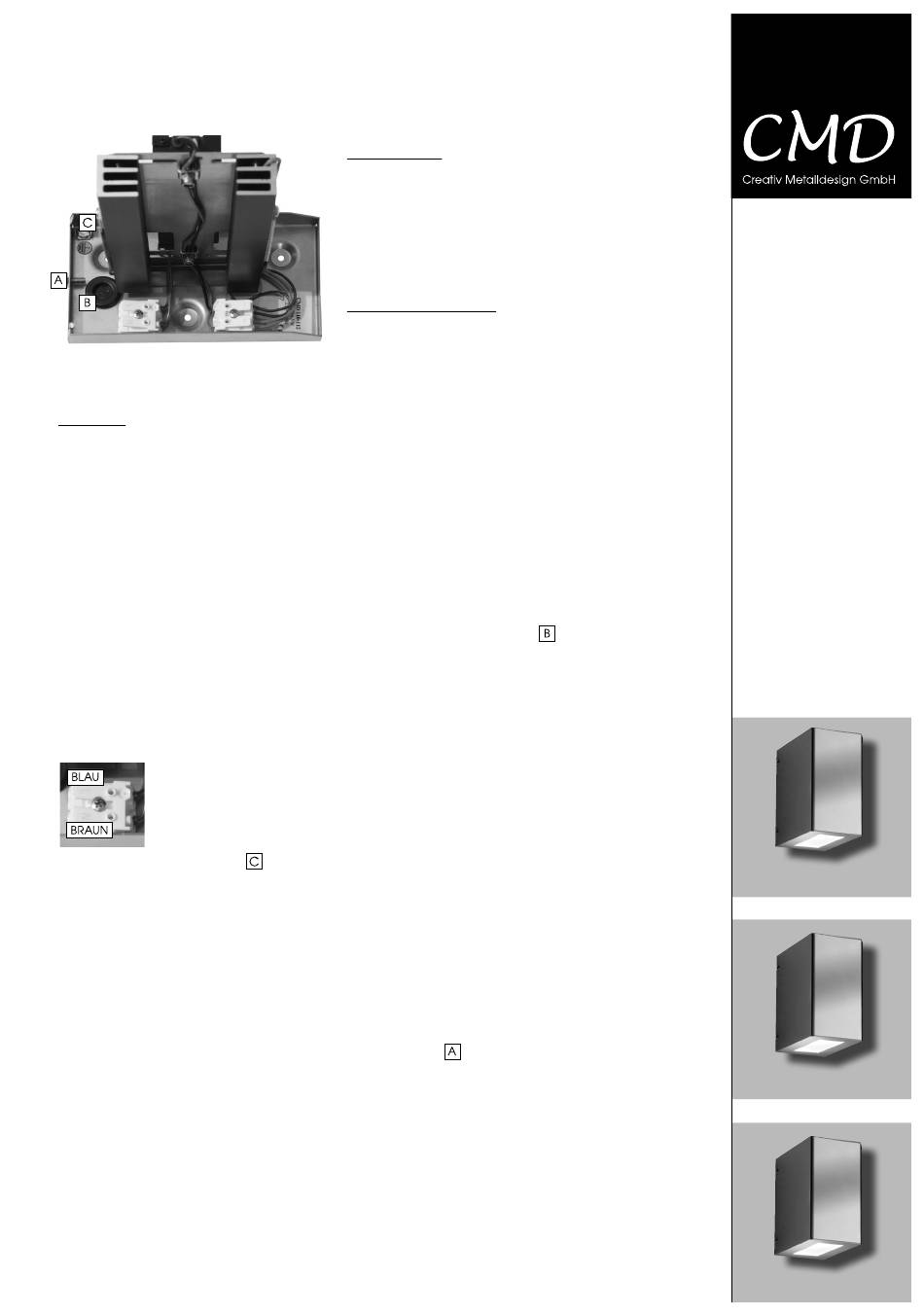

Montage:
1. Lösen sie zunächst die Schraube die sich unten an der Leuchte befi ndet und nehmen Sie
die Blende vorsichtig ab.
2. Halten Sie nun den Leuchtenkorpus an die Wand und zeichnen Sie die drei benötigten
Bohrlöcher an.
3. Bohren Sie die Löcher in die Wand und setzen Sie die mitgelieferten Dübel ein. Vorsicht, die
mitgelieferten Dübel sind nicht für alle Wände geeignet! Legen Sie zwischen jede Schraube
und Leuchtenunterteil eine Dichtscheibe und befestigen Sie diese an der Wand.
4. Ziehen Sie jetzt die drei Anschlusskabel durch die Gummidichtung
Sie die Leuchte daraufhin an der Wand fest.
5. Versehen Sie nun alle drei Kabel die in die Leuchte führen mit einem Silikonschlauch aus
dem mitgelieferten Montagekit. Die Silikonschläuche schützen die Kabel vor den hohen
Temperaturen die in der Leuchte entstehen.
6. Schließen Sie daraufhin die drei Kabel an die vorgesehene Klemme in der
Leuchte an. Dabei ist wichtig darauf zu achten, dass alle Kabel in die richtige
Öffnung geklemmt werden. Links befi ndet sich der Nullleiter (N), blaues Kabel.
Rechts befi ndet sich die Phase (L), braunes oder schwarzes Kabel. Der Schutz-
leiter grün/gelbes Kabel wird separat am Leuchtensockel an der speziell hierfür
gekennzeichneten Klemme
den Schraubenkopf hindurch, so dass es beim Anziehen der Schraube mit eingezogen wird
und eine gute Verbindung zur Klemme bildet (eingequetscht wird). Vor dem Anklemmen muss
bei jedem Kabel ein Stück der Isolierung entfernt werden, allerdings nicht mehr als ein
Zentimeter. Um die Kabel sicher in den vorgesehen Buchsen zu befestigen, müssen die
Schrauben in der Klemme ein Stück gelöst werden. Jetzt kann das Kabel eingeführt und
die Klemme wieder sicher zugeschraubt werden. Vorsicht, die Adern des Kabels müssen
bis zur Isolierung in die vorgesehene Buchse eingeführt werden!
Bei der Leuchte Typ 111 haben Sie die Möglichkeit die Breite des Lichtaustritts selber zu be-
stimmen. Hierbei lösen Sie zunächst die zwei Schrauben
befi nden und schieben diesen in die Gewünschte Position. Achtung nach der Einstellung des
gewünschten Lichtstrahls müssen Sie die gelösten Schrauben auch wieder fest anziehen.
7. Setzen Sie zuletzt die Abdeckung auf die Leuchte und befestigen Sie diese wieder mit
allen Schrauben.
Lieferumfang:
- Leuchtengehäuse, 4 Schrauben
- Montagekit (3 Schrauben, 3 Dübel,
3 Silikonschläuche, 3 Dichtscheiben)
- Inbusschlüssel SW 2,5
Benötigtes Werkzeug:
- Inbusschlüssel SW 2,5
- Bohrmaschine
- Schlitzschraubendreher
angeschlossen. Schieben Sie hierzu das abisolierte Kabel unter
und schrauben
die sich seitlich am Kühlkörper
Montageanleitung
für Play
CMD 110,
CMD 111,
CMD 112
Nur für die Wandmontage
Maße:
Höhe: 15,50 cm
Breite: 8,50 cm
Tiefe: 13,50 cm
Leuchtmittel:
High Power LED
6,5 Watt, 2700 Kelvin/
ca. 450 Lumen
CMD 110- breit-breit
CMD 111- Linse verstellbar
CMD 112 - geschlossen-breit
