Inhaltszusammenfassung für INFUSER COMPACT-10

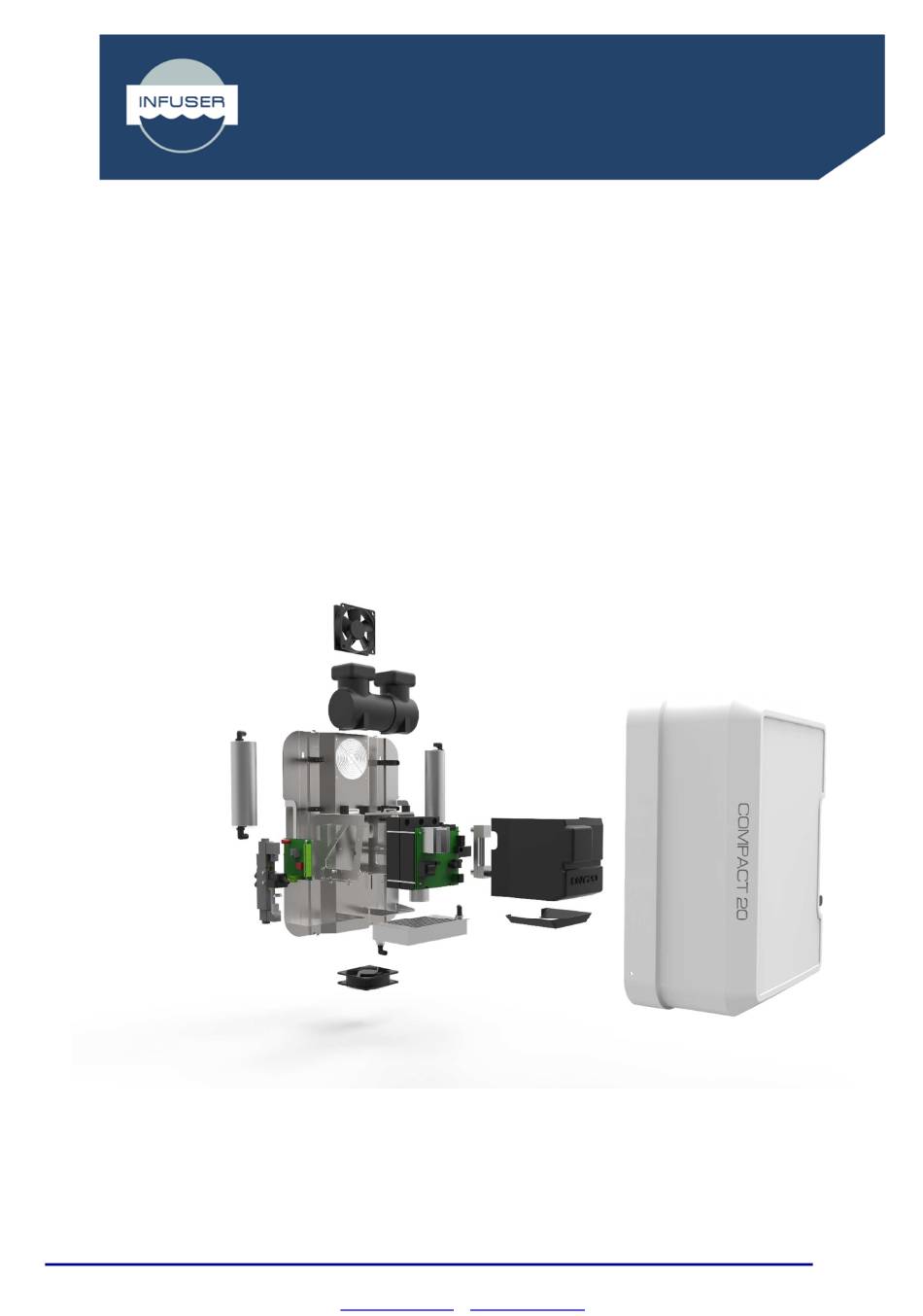

- Seite 1 Universal-Ozongenerator für den professionellen Einsatz COMPACT-10 & COMPACT-20 Aufbau- und Verwendungsanleitung Version 1 INFUSER | Ole Maaløes Vej 5, bygning 779-3 | 2200 Kopenhagen | Dänemark www.infuser.eu • info@infuser.eu...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Eingeschränkte Gewährleistung ..........................3 Gewährleistungsbedingungen ..........................3 Allgemeine Beschreibung............................4 Ozon ..................................4 Einsatzgebiete ..............................4 Prüfung der Lieferung ............................4 Transport ................................4 Sicherheitshinweise ............................5 Europäische Richtlinien ............................5 Inhaltsstoffe ................................ 5 Abmessungen ..............................5 Bauteile ................................... 6 Elektroden ................................ -
Seite 3: Eingeschränkte Gewährleistung
überprüft und ausgetauscht werden müssen. Diese Bauteile gelten als Verbrauchsmaterialien und sind nicht von der eingeschränkten Gewährleistung abgedeckt. Für Bau- teile, die im Rahmen der Wartung ausgetauscht wurden (siehe Handbuch), räumt INFUSER eine Ge- währleistung von drei Monaten ab Austauschdatum ein. -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Bei den Ozongeneratoren des Typs COMPACT-10 und COMPACT-20 handelt es sich um eine Gene- ration fortschrittlicher Ozongeneratoren, die auf Basis der neuesten Erkenntnisse der Ozongenerator- technologie gebaut wurden. Abgesehen von der Elektronik und der Leiterplatte für die Ozonerzeugung sind die Generatorentypen baugleich, wobei das Modell COMPACT-10 für die Produktion von... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Gebrauchsanweisungen sorgfältig durch, bevor Sie den Ozongenerator verwenden. Das Gerät enthält elektrische Bauteile und darf NICHT mit Wasser in Kontakt kommen oder feucht abgewischt werden. Trennen Sie das Gerät für Wartungsarbeiten vom Strom, da das Gehäuse Hochspannungsbauteile enthält. Trennen Sie das Gerät vom Netz, bevor Sie es öffnen. -
Seite 6: Bauteile
Bauteile Die Ozongeneratoren des Typs COMPACT-10 und COMPACT-20 werden mit Elektronik und Leiterplatte für die Erzeugung von 10 (COMPACT10) bzw. 20 (COMPACT20) Gramm Ozon pro Stunde ausgeliefert. Alle anderen Bauteile sind für beide Modelle identisch. Elektroden Das Herz der COMPACT-Generatoren bildet die eigentliche Ozonproduktion. -

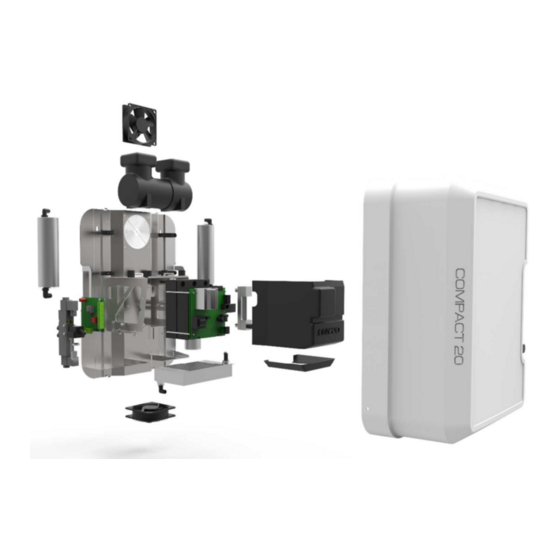

Seite 7: Explosionszeichnung
Explosionszeichnung ⑰ Sauerstoffbehälter ② Abdeckung ⑱ Wasserabscheider ③ Wärmetauscher ⑲ Druckregler ④ Lüfter, 120 mm (x2) 21. Lüfter, 127 mm ⑤ Filterbett (x2) 22. Druckluftkompressor ⑥ Anschlussblock 27. Fixierschraube (Abdeckung) ⑦ Steckkarte Sauerstoff 29. Dielektrische Keramikplatte + Lei- ⑧ 90-Grad-Kupplung terplatte ⑨... -
Seite 8: Externe Anzeigen Und Regler
Externe Anzeigen und Regler ❶: Betriebsanzeige ❷: Ozonproduktionsanzeige ❸: Wartungsanzeige ❹: Durchflussmesser ❺: Nadelventil zur Leistungsregelung... - Seite 9 ❻: Bedienungsschalter ❼: Netzschalter...
-
Seite 10: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Wahl eines geeigneten Aufstellorts Im Interesse der bestmöglichen Funktionalität sollte die Wahl des Aufstellorts genau und sorgfältig durchdacht werden. Der Aufstellort sollte kühl, sauber, trocken und nicht allzu staubig sein. Bitte be- achten Sie, dass der Ozongenerator Luft aus der Umgebung ansaugt. Wir empfehlen, den Generator in einem klimatisierten Bereich oder einem Lagerraum aufzustellen. -
Seite 11: Elektrischer Anschluss
Verlegen Sie den Schlauch bis zum Ort, an dem das Ozon benötigt wird. Verwenden Sie bei Bedarf Verteiler und T-Anschlüsse. Wir empfehlen Ihnen immer, ein äußeres Rohr aus Kunststoff oder Metall zum mechanischen Schutz des PTFE-Schlauchs zu verwenden. Elektrischer Anschluss Stecken Sie das Netzkabel in eine Steckdose (230 V, 50 Hz) oder stellen Sie eine feste Verbindung her. -
Seite 12: Anschlüsse
Anschlüsse Sensor L-101 Sensor L-101 hat ein Kabel mit Bajonettverbinder, der auf den Sensoranschluss ⑭ abgestimmt ist. Vergewissern Sie sich, dass der Bajonettverbinder korrekt angeschlossen wird. Der Sensor ist auf eine Konzentration von 0,1 ppm voreingestellt, kann aber je nach Bedarf angepasst werden. Nähere Infor- mationen hierzu finden sich im Informationsblatt. -
Seite 13: Steuerung: „0%"/„50%"/„100
Steuerung: Externer Alarm „0%“/„50%“/„100%“ Anschlüsse 7, 8 und 9 werden verwendet, um einzu- Anschlüsse 10, 11 und 12 werden verwen- stellen, welche Menge Ozon der Generator produ- det, um eine Kommunikation zwischen zieren soll, wenn der Bedienerschalter ❻ in der Po- dem Generator und einer DUC oder SPS herzustellen. -
Seite 14: Instandhaltung Und Wartung
Instandhaltung und Wartung Bitte beachten Sie, dass der Ozongenerator mit hoher Spannung arbeitet. Bevor die Kunst- stoffabdeckung entfernt werden kann, muss das Gerät vom Netz genommen werden. Präventivwartung Durch regelmäßige Wartung wird der korrekte Betrieb sichergestellt und die Lebensdauer des Produkts verlängert. Wöchentliche Prüfungen Überprüfen Sie, ob der Durchflussmesser ❹... -
Seite 15: Fehlersuche
Fehlersuche 1 – Problem: Der Generator wurde automatisch abgeschaltet. Wurde der Generator aufgrund des Alarms automatisch abgeschaltet, muss er manu- ell neu gestartet werden. Versuchen Sie, das Problem durch Aus- und anschließendes Wiedereinschalten des Netzschalters ❼ zu beheben. Besteht das Problem weiterhin, wenden Sie sich für weitere Informationen und Anweisungen an den Lieferanten. -
Seite 16: Technische Daten
Lösen Sie den blauen Druckluftschlauch vom Magnetventil ⑨ und prüfen Sie ihn auf weißes Pulver. Ist weißes Pulver im Schlauch vorhanden, sollten Sie umgehend den Lieferanten für weitere Auskünfte und Hinweise kontaktieren. Technische Daten COMPACT-10: max. 10 g/Stunde Ozonproduktion COMPACT-20: max. 20 g/Stunde Ozonkonzentration 130 g/Nm³...
