- Seite 1 Montage- und Bedienungsanleitung Bedienungsanleitung DRT-WIFI Digitales Raumthermostat...
- Seite 2 DRT-Wifi Wir bedanken uns für den Kauf dieses Thermostats. Bitte lesen Sie diese Anleitung vor der Installation aufmerksam durch. Sie enthält wichtige Informationen zur fehlerfreien Installation und Inbetriebnahme und beantwortet die meisten Fragen, die während der Installation auftreten könnten.
- Seite 3 DRT-Wifi Inhalt Technische Daten .............. Symbolerklärung ............... Manueller Modus .............. Zeitgesteuerter Modus ............Temporär manueller Modus ..........ECO Modus ..............Generelle Bedienung ............Wochenprogramm bearbeiten ......... Erweiterte Einstellungen ........... Installation des Thermostaten ........... Anschlussdiagramm ............Benutzung der App ............Anmelden und Einloggen ..........

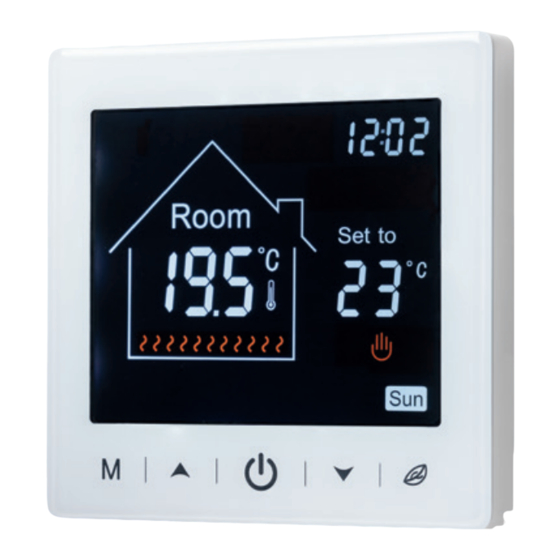

- Seite 4 DRT-Wifi Digitaler Raumthermostat mit großem LCD-Display und App-Steuerung über WLAN Lieferumfang: · Thermostat · externer Fühler · Schrauben (2x) · Anleitung (deutsch)
-
Seite 5: Technische Daten
DRT-Wifi Technische Daten Versorgungsspannung: AC 230V +/- 10%; 50 – 60 Hz Stromverbrauch: 1 max. Watt / max. 3 Watt im Wifi-Betrieb Einstellbare Temperaturspanne: 5…35 °C Höchsttemperatur begrenzbar auf 35…95°C Einstellbare Fußboden- temperaturbegrenzung: 5…60°C (Werkseinstellung: 35°C) Hysterese (Schaltdifferenz): Einstellbar von 0,5 – 10°C (Werkseinstellung 1°C) -
Seite 6: Symbole Auf Dem Display
DRT-Wifi Symbole auf dem Display Kindersicherung Wi-Fi Uhrzeit Frostschutz Event 1 Event 2 Event 3 Event 4 Event 5 Event 6 Gemessene Raumtemperatur Heizbetrieb Gemessene Bodentemperatur ECO-Modus Wochenanzeige manueller Modus zeitgesteuerter Modus Modus-Taste ECO-Taste rauf runter An / Aus Fig. 1 Event 1: Aufstehen (morgens, 1. -
Seite 7: Manueller Modus
DRT-Wifi Manueller Modus Der Thermostat hält dauerhaft die aktuell eingestellte SOLL-Temperatur. Das eingestellte Wochenprogramm wird ignoriert. Über die Pfeiltasten wird die SOLL-Temperatur verändert. Zeitgesteuerter Modus Das Thermostat regelt die Raumtemperatur entsprechend dem eingestellten Wochenprogramm. Hierbei wird nach Wochentagen und Wochenenden unterschieden. Es kann ein Programm für Wochentage mit bis zu 6 Ereignissen... -
Seite 8: Eco-Modus
DRT-Wifi Temporär Manueller Modus Befindet sich das Thermostat im zeitgesteuerten Modus, kann dennoch die aktuelle SOLL-Temperatur über die Pfeiltasten verändert werden. Die so eingestellte neue SOLL-Temperatur wird bis zum Erreichen des nächsten programmierten Zeitereignisses gehalten. Ab dann läuft das Thermostat wieder im programmierten Zeitprofil. -
Seite 9: Generelle Bedienung
DRT-Wifi Generelle Bedienung · Drücken Sie kurz, um den Thermostaten ein- oder auszuschalten. · Drücken Sie die -Taste kurz, um zwischen dem Manuellen Modus und dem zeitgesteuerten Modus hin- und her zu schalten. · Drücken Sie die -Taste im eingeschalteten Zustand für drei Sekunden, um das Wochenprogramm zu bearbeiten. - Seite 10 10 DRT-Wifi Wochenprogramm bearbeiten Um das Wochenprogramm zu ändern, drücken Sie -Taste für 3 Sekunden, während das Thermostat eingeschaltet ist. Als erstes wird das Wochenprogramm bearbeitet – zu erkennen daran, dass im Display die Wochentage je nach Einstellung zu sehen sind.
- Seite 11 DRT-Wifi Zeitzonen Symbol Zeit Temp. Werks- Werks- einstellung einstellung 06:00 20 °C 08:00 15 °C 11:30 15 °C Wochen- tage 12:30 15 °C 17:00 22 °C 22:00 15 °C 06:00 20 °C 08:00 15 °C 11:30 15 °C Wochen- ende 12:30 15 °C...
-
Seite 12: Erweiterte Einstellungen
12 DRT-Wifi Erweiterte Einstellungen Um in die erweiterten Einstellungen zu gelangen, schalten Sie das Thermostat mit aus. Das Display zeigt „Off“. Drücken Sie nun die -Taste für 3 Sekunden. Sie sehen im Display oben rechts den aktiven Menüpunkt 1ADJ und links den aktuellen Wert. Verändert werden die Werte mittels und . - Seite 13 DRT-Wifi Anzeige Bedeutung Temperatur Temperatur mittels eines Referenzthermo- 1ADJ Kalibrierung meters messen und die vom Thermostaten angezeigte Temperatur durch Drücken der Pfeiltasten anpassen Sensor aus- : nur den internen Sensor verwenden 2SEN wählen : nur den externen Sensor verwenden (sofern angeschlossen)
- Seite 14 14 DRT-Wifi Wochentagein- Die angezeigten Tage gelten als Wochenta- 6PRG stellung ge, der Rest als Wochenende. Bei Auswahl ist kein zeitgesteuerter Modus möglich. Potentialfreier Wird von diesem Thermostat nicht 7RLE Ausgang unterstützt. Verzögerung Wird von diesem Thermostat nicht 8DLY potentialfreier unterstützt.
- Seite 15 DRT-Wifi Bemaßung Fig. 2 Maße in mm...
- Seite 16 16 DRT-Wifi Installation Das Thermostat nutzt Schnappverschlüsse zur einfachen und schnellen Installation. 1.) Lösen Sie die vordere Abdeckung, indem Sie mit einem kleinen Schlitzschraubendreher in den unteren Schlitz drücken Fig. 3...
- Seite 17 DRT-Wifi 2.) Führen Sie die Adern entsprechend dem Anschluss- diagramm (Fig. 6, Seite 19) ein und fixieren Sie diese mit Schrauben. Die empfohlene Abisolierlänge beträgt 7-9 mm. 3.) Schieben Sie den Thermostaten in die Unterputzdose und ziehen Sie die Schrauben an. Achten Sie dabei darauf, dass die Trägerplatte ohne Spannung fixiert wird.
- Seite 18 18 DRT-Wifi 4.) Setzen Sie das Display wieder auf, indem Sie oben die Führung einhängen und anschließend runter klappen. Fig. 5 Achtung – wichtige Hinweise! · Die Installation muss durch einen Elektriker erfolgen · Überprüfen Sie VOR der Installation, ob das Thermostat Ihren regionalen Normen entspricht ·...
-
Seite 19: Anschlussdiagramm
DRT-Wifi Anschlussdiagramm Das Thermostat kann 16A Last (3.680 Watt bei 230V) schalten. Wird das Thermostat oberhalb von 2.500 m über NN verwendet, muss die max. Last auf 80% (12,8 A bzw. 2.940 Watt) reduziert werden! Fig. 6 Achtung! Auf 6+7 darf ausschließlich der mitgelieferte externe Sensor installiert werden. -
Seite 20: Anleitung Für Die U-Smart App
20 DRT-Wifi Anleitung für die U-Smart App Scannen Sie mit Ihrem Handy den untenstehenden QR-Code, um die App für Ihr Smartphone runter zu laden. Wichtiger Hinweis: Das Anlernen des Thermostaten an Ihr WLAN funktioniert nur, wenn sich Ihr Smartphone im 2,4 GHz Netz Ihres WLANs befindet. Neuere Router etablieren zwei WLAN Netze: 2,4 GHz und 5 GHz. - Seite 21 DRT-Wifi Anmelden und Einloggen Login: Öffnen Sie die App. Sie sehen den Login Screen der App. Haben Sie bereits ein Konto, geben Sie Ihre Login Daten ein, klicken Sie auf Login und und fahren Sie mit den nächsten Schitten auf auf Seite 24 fort.
- Seite 22 22 DRT-Wifi Registrieren (Sign Up): Geben Sie Ihr Land und Ihre E-Mail-Adresse an und wählen Sie ein Passwort für Ihr Konto. Klicken Sie anschließend in der Zeile Verification-Code auf Get. Sie erhalten nun per Mail einen Verifikations- code, den Sie innerhalb von 2 Minuten in der App eingeben müssen.
-
Seite 23: Passwort Vergessen
DRT-Wifi Passwort vergessen: Haben Sie Ihr Passwort ver- gessen, geben Sie hier Ihr Land, die E-Mail Adresse, mit der Sie sich registriert haben, und ein neues Pass- wort an und klicken Sie in der Zeile Verification- Code auf Get. Sie erhalten nun per Mail... - Seite 24 24 DRT-Wifi Thermostaten anlernen über den normalen Modus Stellen Sie sicher, dass Ihr Smartphone mit Ihrem 2,4 GHz WLAN Netz verbunden ist (siehe Hinweis auf Seite 20), und klicken Sie auf +, um ein neues Thermostat zu Ihrer App hinzuzufügen.
- Seite 25 DRT-Wifi Die App schaltet die Kamera ein und möchte einen QR-Code scannen. Bitte hier auf QR-Code not found klicken. Schalten Sie den Thermos- taten mit aus und drücken Sie anschließend für mehrere Sekunden , um in den WiFi Konfigurationsmodus zu gelangen.
- Seite 26 26 DRT-Wifi Wählen Sie Ihr WLAN Netz aus, und geben Sie Ihr WLAN Passwort ein. Drücken Sie anschließend auf Next. Screen 6...
- Seite 27 DRT-Wifi Warten Sie, bis sich Ihr Thermostat mit Ihrem WLAN verbunden hat. Drücken Sie anschließend auf YES, um dem Thermo- staten einen Namen (Bsp. Küche) und ein Bild zu vergeben. Screen 7...
-
Seite 28: Thermostaten Anlernen Über Den Ap Modus
28 DRT-Wifi Thermostaten anlernen über den AP Modus Klicken Sie in der App auf AP Mode oben rechts Screen 8... - Seite 29 DRT-Wifi Schalten Sie das Ther- mostat aus. Drücken Sie anschließend für mehrere Sekunden und wenn das Thermostat sich einschaltet nochmals für mehrere Sekunden . Statt wird nun oben links im Display angezeigt. Drücken Sie in der App auf Next. Screen 9...
- Seite 30 30 DRT-Wifi Das Thermostat etabliert nun ein eigenes WLAN. Gehen Sie in die WLAN Einstellungen Ihres Smart- phones und wählen Sie als WLAN das Netz- werk mit dem Namen Usmart-XXX. Gehen Sie anschließend zurück in die U-Smart App. Dort wird Ihnen das soeben gewählte...
- Seite 31 DRT-Wifi Warten Sie nun, bis sich das Thermostat mit Ihrem WLAN verbindet. Anschlie- ßend können Sie einen Namen und ein Bild für das Thermostat vergeben. Screen 11...
-
Seite 32: Weiteren Personen Die Steuerung Per App Erlauben
32 DRT-Wifi Weiteren Personen die Steuerung per App erlauben Möchten Sie weiteren Personen die Steuerung per App ermöglichen, können Sie unterscheiden, ob die Person Zugriff auf alle Thermostate oder lediglich ausgewählte Thermostate haben soll. Soll die weitere Person Zugriff auf alle Thermos- tate haben, können Sie sich in der App des weiteren Nutzers... - Seite 33 DRT-Wifi Beide Smartphones müssen die App installiert haben und eingeloggt sein. Der neue Nutzer muss hierfür ein eigenes Konto anlegen (siehe Abschnitt Registrie- ren). Beide Nutzer klicken nach dem Login in Ihrem Home-Screen oben links auf Ihr Icon. Screen 12...
- Seite 34 34 DRT-Wifi Auf Ihrem Smartphone drücken Sie nun auf Share Device, der neue Nutzer auf QR-Code. Screen 13...
- Seite 35 DRT-Wifi Sie können nun auf Ihrem Smartphone die Thermo- state auswählen, auf die Sie dem neuen Nutzer Zugriff gewähren möchten. Drücken Sie anschließend auf Share Device. Screen 14...
- Seite 36 36 DRT-Wifi Scannen Sie nun mit Ihrem Smartphone den QR-Code, der auf dem Bildschirm des neuen Nutzers angezeigt wird. Warten Sie, bis die App meldet, dass das Teilen erfolgreich war (success). Andernfalls widerholen Sie den letzten Schritt. Screen 15...
- Seite 37 DRT-Wifi...
-
Seite 38: Konfigurieren Des Thermostats Über Die App
38 DRT-Wifi Konfigurieren des Thermostats über die App 1 Home Im Homescreen haben Sie die Möglichkeit die eingebundenen Ther- mostate über den Slider ein- und auszuschalten. Klicken Sie auf das Bild des Thermostaten, um weitere Einstellungen vornehmen zu können. Screen 16... -
Seite 39: Temperaturmenü
DRT-Wifi 2 Temperaturmenü Im Temperaturmenü können Sie die aktuelle SOLL- Temperatur einstellen und zwischen dem manuellen Modus und dem zeitgesteu- erten Modus (Auto Mode) wechseln. Drücken Sie oben rechts um weitere Einstel- lungen vorzunehmen. Screen 17... -
Seite 40: Device Settings
40 DRT-Wifi 3 Device Settings Hier können Sie den Namen und das Bild des Thermostats ändern, sowie den Frostschutz- modus (Anti-Frozen Protection) aktivieren oder deaktivieren. Screen 18... - Seite 41 DRT-Wifi 4 Automode Settings Hier können Sie das Wochenprogramm bearbeiten und die Zeiten und Temperaturen der einzelnen Zeitzonen für Wochentage und das Wochenende anpassen. Screen 19...
- Seite 42 42 DRT-Wifi Fehlerbehebung Fehler Beschreibung Fehlerbehebung Display zeigt E0 Der interne Sensor hat Tauschen Sie den einen Kurzschluss oder Thermostaten aus. ist nicht angeschlossen. Display zeigt E1 Der externe Sensor ist Stellen Sie das Thermo- nicht angeschlossen stat in den erweiterten...
- Seite 43 DRT-Wifi Fehler Beschreibung Fehlerbehebung App findet Sowohl der normale Stellen Sie sicher, dass Thermostat nicht Modus, als auch der Ihr Smartphone mit dem AP Modus finden das 2,4 GHz Netz Ihres Thermostat nicht WLANs verbunden ist, und Sie die Standort- freigabe für die App...
-
Seite 44: Entsorgungshinweis
Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! WEEE-Reg.-Nr. DE 47299221 Service Bei Fragen oder Problemen wenden Sie sich bitte an unseren Kundenservice: imowell GmbH Kölner Str. 32 42897 Remscheid Germany Tel. (+49) 02191.696833-3 (+49) 02191.696833-5...
