Inhaltszusammenfassung für Vape Engineering HERBIE

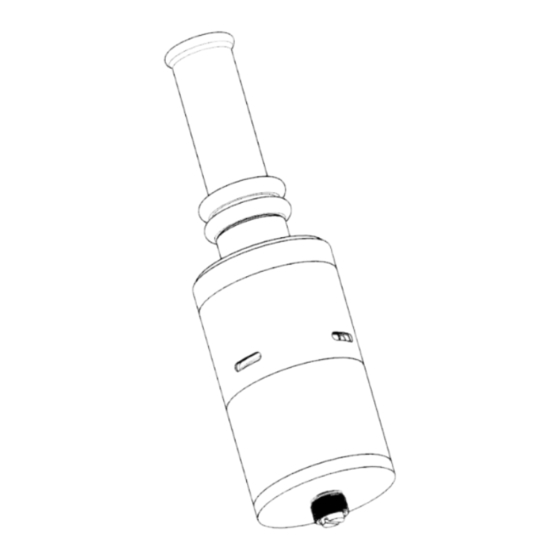

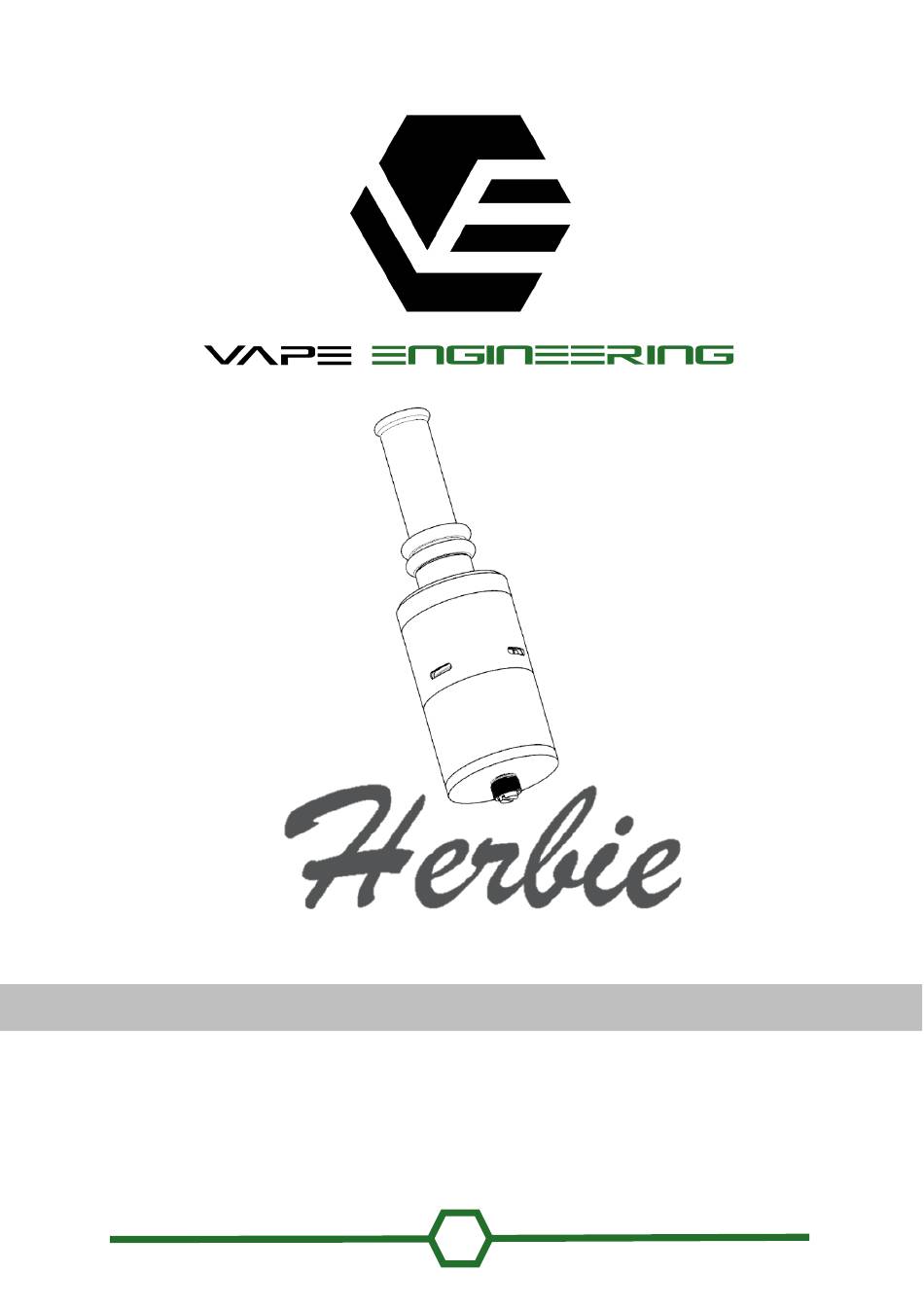

- Seite 1 GEBRAUCHSANWEISUNG Vor Inbetriebnahme aufmerksam lesen und aufbewahren...
-
Seite 2: Inhaltsverzeichnis
Ersetzen des oberen Siebes....................17 Aufheizen ..........................18 Anwendung ........................... 18 Zerlegen, Reinigung und Zusammenbau ................... 19 10.1 Zerlegung des HERBIE Verdampfers ..................19 10.2 Reinigung des HERBIE Verdampfers ..................27 Zubehör ............................. 27 11.1 Nebenluft Kit ......................... 27 11.2... - Seite 3 11.3 Füllkammer-Reduzierung ...................... 28 Technische Daten ........................29 CE Konformitätserklärung ......................30 Gewährleistung, Haftung ......................30 14.1 Gewährleistung ........................30 14.2 Haftung ..........................30 14.3 Urheberrechtliche Bestimmungen ..................31...
-
Seite 4: Vor Der Nutzung
1 Vor der Nutzung Vielen Dank, dass Sie sich für HERBIE entschieden haben. HERBIE ist ein Produkt, das die Lücken zwischen Kräuterverdampfern und E-Zigaretten-Hardware schließt. Wir empfehlen Ihnen, die Definitionen der gebräuchlichen Begriffe sowohl für E-Zigaretten als auch für Kräuterverdampfer dieser Anleitung durchzulesen. -
Seite 5: Funktionselemente Herbie Verdampfer
Bitte überprüfen Sie, ob alle Komponenten im Lieferumfang enthalten sind. Anderenfalls verständigen Sie bitte die Vape Engineering UG. Bei technischen Problemen, Fragen zum Gerät, Gewährleistungsfällen und Entsorgung des Geräts wenden Sie sich bitte an folgende Adresse: Vape Engineering UG Steinkirchnerstraße 2 82166 Gräfelfing, Deutschland... -
Seite 6: Explosionsansicht Herbie Verdampfer
2.3 Explosionsansicht HERBIE Verdampfer Untere Mundstück Siebklemme Heizelement Sieb Klemmen Heizelement O-Ringe Einsatz Innere Hülse Isolator Deckel Verstellung Madenschrauben Zugwiderstand Sieb Sockel O-Ring Isolator Obere Siebklemme Polschraube Verbindungs- Gehäuse schraube 3 Begriffserklärung, Zeichenerklärung, Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig durch bevor das Gerät in Betrieb genommen wird. -
Seite 7: Begriffserklärung
Material befindet. Hybrid-Verdampfer: Hybridverdampfer verwenden beide oben erläuterten Methoden (Konvektion und Konduktion) der Erwärmung, um die Vorteile jeder Methode zu nutzen. Der Vape Engineering Herbie ist ein Hybridverdampfer. Drip Tip / 810er Anschluss: Ein Drip Tip ist das Mundstück einer E-Zigarette. Es wird auf den Verdampfer aufgesetzt und besteht normalerweise aus Kunststoff oder Metall. -
Seite 8: Zeichenerklärung
Anwendungsfälle eines Akkuträgers gut geeignet sind. Stellen Sie sicher, dass die Batterien eine ausreichend hohe Leistungsabgabe (25A+) haben. 21700 und 18650 beschreiben lediglich die Abmaße. 3.2 Zeichenerklärung Gebrauchsanweisung beachten! Sicherheitshinweis! Um Personen- und Geräteschäden zu verhindern, müssen die Hinweise mit diesem Zeichen unbedingt beachtet werden. -
Seite 9: Sicherheitshinweise
Inbetriebnahme trocken (auch die inneren Teile) sein. • Nicht in explosionsgefährdeter oder entzündlicher Atmosphäre benutzen • Ausschließlich originale Vape Engineering Zubehör- und Ersatzteile verwenden Der Hersteller übernimmt für Schäden, die durch ungeeigneten, falschen oder unvernünftigen Gebrauch hervorgerufen worden sind, keinerlei Verantwortung. -
Seite 10: Zweckbestimmung
Krankheitserreger geprüft wurden. In der Apotheke können solche Pflanzen bzw. Pflanzenteile erworben werden Die Beachtung der folgenden Hinweise ist wichtig, damit Sie HERBIE mit dem von Ihnen verwendeten Pflanzenmaterial für Ihre persönlichen Bedürfnisse optimal einstellen können. 6 Einflussfaktoren beim Verdampfen Die Menge der gelösten Aromen und Düfte wird durch folgende Faktoren beeinflusst:... -
Seite 11: Der Herbie Verdampfer
Verpackungselemente in der Natur liegen lassen und diese ordnungsgemäß entsorgen. 7.2 Reinigung vor der Erstbenutzung HERBIE wird frei von allen Herstellungsrückständen geliefert. Es wird jedoch empfohlen, alle Edelstahlteile / das Mundstück vor dem ersten Gebrauch und regelmäßig durch Abspülen mit warmem Wasser zu reinigen. -
Seite 12: Inbetriebnahme Und Bedienung
Unversehrtheit. Der Verdampfer und das Mundstück dürfen nicht verwendet werden, wenn diese beschädigt sind. Der Verwendungszweck des HERBIE ist für Spulen mit einem Mindestwiderstand von 0,3 Ohm und einer elektrischen Leistung von 10 Watt bis maximal 70 Watt vorgesehen. Bitte benutzen Sie den Verdampfer verantwortungsvoll, die von Ihnen erstellten Spulen auf eigene Gefahr und überprüfen Sie... -
Seite 13: Befüllen Der Füllkammer
Lösen Sie die beiden Madenschrauben an den Seiten des Sockels. Das benutzte Heizelement kann jetzt entfernt werden. Ersetzen Sie dieses durch ein neues Heizelement. Nutzen Sie nur die originalen Vape Engineering Heizelemente. Stellen Sie beim Einsetzen des neuen Heizelements sicher, dass es fest in der dafür vorgesehenen Position verspannt ist. - Seite 14 Dies ist der Ort, an dem Sie Ihre Kräuter platzieren können. Füllen Sie die Kammer mit der von Ihnen bevorzugten Menge, aber nur bis maximal zur Oberkante der unteren Siebklemme. ACHTUNG! Füllen Sie die Kammer nur bis zur Oberkante der unteren Siebklemme und stellen Sie sicher, dass sich keine Kräuter an der Oberkante der unteren Siebklemme befinden.
-
Seite 15: Zugwiderstand Einstellen
Soll die Füllkammer nicht vollständig gefüllt werden, empfehlen wir die Vape Engineering Kammerreduktion. Diese ist Online im Zubehör erhältlich. Bitte achten Sie darauf, dass die Siebe nicht mit Pflanzenmaterial verunreinigt sind. Um eine optimale Funktion zu gewährleisten empfiehlt es sich, die Siebe mit der beiliegenden Reinigungsbürste nach jeder Verdampfung zu reinigen. - Seite 16 ACHTUNG! Verbrennungsgefahr. Trennen Sie den Verdampfer bei jeder Demontage vom Akkuträger! Lassen Sie den Verdampfer vor der Demontage abkühlen! Demontieren Sie den Deckel und trennen Sie den Sockel von dem Gehäuse. Jetzt kann die innere Hülse mit dem Sieb und der unteren Siebklemme aus dem Gehäuse entfernt werden.
-
Seite 17: Ersetzen Des Oberen Siebes
Verwenden Sie nur Vape Engineering Originalteile. Siebe sind Online im Zubehör erhältlich. Sobald das neue Sieb in der unteren Hülse eingelegt ist, kann die untere Siebklemmen wieder montiert werden. Fügen Sie nun wieder die innere Hülse mit dem Gehäuse zusammen. Montieren Sie das Gehäuse wieder auf dem Sockel und verschrauben den Deckel mit dem Gehäuse. -
Seite 18: Aufheizen
Je intensiver der Dampf, desto mehr wird der Geschmack beeinträchtigt. Wenn Sie HERBIE im Watt-Modus verwenden, beginnen Sie mit einer niedrigen Wattzahl, z.B. 30 Watt und gehen Sie jeweils 2 - 3 Watt nach oben, bis Sie das Gefühl haben, dass die Aufheizung des Verdampfers optimal für Sie ist. -
Seite 19: Zerlegen, Reinigung Und Zusammenbau
Eine Reinigung dieser Teile ist auch aus hygienischen Gründen erforderlich, wenn der Verdampfer von anderen Personen benutzt werden soll. 10.1 Zerlegung des HERBIE Verdampfers Im Folgenden ist Schritt für Schritt aufgeführt, wie HERBIE zerlegt werden kann. Entfernen Sie vor dem Zerlegen alle Pflanzteile aus der Füllkammer. - Seite 20 ACHTUNG! Verbrennungsgefahr Trennen Sie den Verdampfer vor jeder Demontage vom Akkuträger! Lassen Sie den Verdampfer vor der Demontage abkühlen! 1.Schritt: Das Mundstück wird nur von zwei O-Ringen im 810 Anschluss gehalten. Dieses kann herausgezogen werden. Die beiden O-Ringe sitzen jeweils in einer Nut im Verdampfer. Diese können mittels des mitgelieferten Schlitzschraubendrehers vom Mundstück entfernt werden.
- Seite 21 4.Schritt: Nun kann das Gehäuse vom Sockel geschraubt werden. Sobald Sie diese getrennt haben, können Sie die innere Hülse von unten aus dem Gehäuse herausdrücken. 5.Schritt: Um die innere Hülse weiter zu demontieren, ziehen Sie die untere Siebklemme aus der inneren Hülse.
- Seite 22 Tipp: Die Teile sind sehr präzise gefertigt. D.h. selbst leichtes Verkanten, kann bereits zu Problemen führen. Probieren Sie deshalb, während Sie an der unteren Siebklemme ziehen, dieses gleichzeitig zu drehen. Sobald Sie die untere Siebklemme entfernt haben, können Sie das Sieb einfach herausdrücken.
- Seite 23 6.Schritt: Für die Demontage des Zugwiderstandes, ziehen Sie diesen ab. Darunter befindet sich ein O- Ring, welcher mit dem kleinen Schlitzschraubendreher entfernt werden kann. 7.Schritt: Zur Demontage des Heizelements nutzen Sie den dafür mitgelieferten Inbusschlüssel und entfernen Sie die beiden Madenschrauben aus dem Sockel. Nun kann das Heizelement herausgezogen werden.
- Seite 24 8.Schritt: Die beiden Klemmen des Heizelements liegen nun lose im Sockel. Diese können herausgenommen werden. 9.Schritt: Nutzen Sie den Schlitzschraubendreher, um die Verbindungsschraube zu entfernen.
- Seite 25 10.Schritt: Sobald die Kontaktschraube entfernt wurde, ist die Polschraube sichtbar. Diese hat neben dem Gewinde eine Einfräsung. Dort kann der Schlitzschraubendreher angesetzt werden, um diese zu entfernen. 11.Schritt: Entfernen Sie den Isolator der Polschraube. Dieser ist auf die Polschraube gesteckt und kann abgezogen werden.
- Seite 26 12.Schritt: Der Einsatz wird lediglich über die Polschraube gehalten. Ist diese entfernt worden, kann der Einsatz aus dem Sockel herausgenommen werden. 13.Schritt: Im letzten Arbeitsschritt nehmen Sie den Isolator des Sockels heraus. Dieser ist lediglich in den Sockel eingelegt und kann einfach herausgenommen werden. Tipp: Erneuern Sie nach jeder Demontage die Siebe der Füllkammer und das Heizelement.
-
Seite 27: Reinigung Des Herbie Verdampfers
Es gibt zwei Hauptgründe für die Benutzung des Nebenluft Kits. Der erste Grund ist, dass Ihnen der Dampf trotz des Glasmundstückes immer noch zu heiß ist. Der zweite Grund ist, dass Ihnen HERBIE mit dem Glasmundstück zu auffällig ist. Die Montage eines kürzeren Mundstückes würde die Optik des Verdampfers dem einer handelsüblichen E-Zigarette näherbringen. -
Seite 28: Top Cap
Das obere Sieb und der Klemmring müssen nun in den Deckel des Nebenluft Kits mittels des mitgelieferten 1.5mm-Inbusschlüssels montiert werden. (Siehe Kapitel: Ersetzen des oberen Siebs). Jetzt kann das Nebenluft Kit auf dem Verdampfer montiert werden. 11.2 18.8 Top Cap Für eine deutlich effizientere Kühlung des Dampfes werden häufig Wasserfilter aus Glas genutzt. -
Seite 29: Technische Daten
12 Technische Daten Abmaße: Gewicht: ca. 130 Gramm Material: Component Material Stainless steel components WNr. 1.4305 Insulators PA12 O-rings NBR 70 Drip Tip Glas... -
Seite 30: Ce Konformitätserklärung
Kunde die Produkte direkt über uns bezogen hat. Bei einem Bezug über Dritte kommen allenfalls Gewährleistungsansprüche gegenüber diesem Dritten in Betracht, zu dessen Inhalt Vape Engineering keine Aussage treffen kann. Klarstellend weisen wir an dieser Stelle nochmals darauf hin, dass die Gewährleistung lediglich die Behebung solcher anfänglicher Mängel umfasst, die trotz einer sachgemäßen Handhabung des Produktes unter Beachtung dieser... -
Seite 31: Urheberrechtliche Bestimmungen
14.3 Urheberrechtliche Bestimmungen Dieses Dokument ist urheberrechtlich geschützt und darf ohne die vorherige schriftliche Zustimmung der Vape Engineering UG weder ganz noch teilweise im Sinne der §§ 15 ff. UrhG verwertet werden.
