Vodia IO Bedienungsanleitung

Frontseite

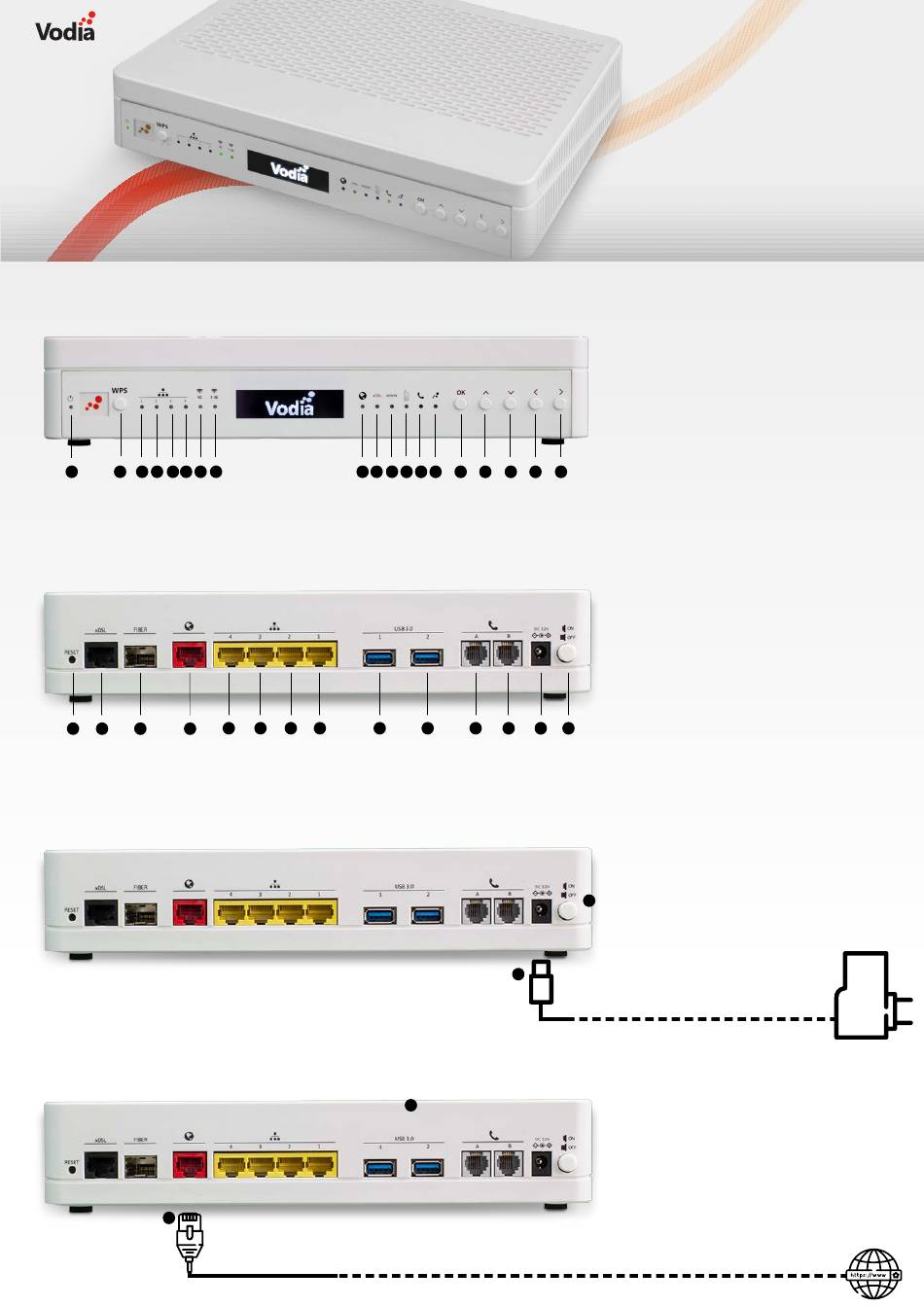

1 2 3 4 5 6 7
Rückseite
1 2 3 4
Gerät Starten
Network
1
8 9 10 11 12 13 14
5 6 7 8 9
Vodia IO
Bedienungsanleitung
15 16 17 18 19
10 11 12 13 14
1
2
1. Stromversorgung Leuchte
2. WPS Taste
3. LAN Anschluss 1 Status
4. LAN Anschluss 2 Status
5. LAN Anschluss 3 Status
6. LAN Anschluss 4 Status
7. WiFi 5GHz Status
8. WiFi 2.4GHz Status
9. Internet-Verbindung
10. DSL Status
1. Reset-Knopf
2. DSL Anschluss
3. Glasfaser-Anschluss
4. Ethernet WAN-Anschluss
5. Ethernet LAN-Anschluss 4
6. Ethernet LAN-Anschluss 3
7. Ethernet LAN-Anschluss 2
8. Ethernet LAN-Anschluss 1
9. USB 3.0 Anschluss 1
10. USB 3.0 Anschluss 2
1. Vor dem Start des Gerätes ist es notwendig,
das Gerät wie in der Abbildung beschrieben
mit der Spannungsversorgung zu verbinden.
2. Nachdem die Spannungsversorgung
2
angeschlossen wurde, muss der Ein-/Aus-Schalter
eingeschaltet werden um das Gerät zu starten.
1. Das Gerät kann über einen Standard-
Ethernet-Anschluss mit dem Internet
verbunden werden.
2. Nachdem eine Internet-Verbindung
hergestellt wurde wird die zugewiesene
Adresse und die lokale Adresse in der
Anzeige angezeigt.
11. WAN Status
12. DECT Verbindungsstatus
13. Gespräch Status
14. Vodia Lizenz Status
15. Menütaste
16. Auf-Taste
17. Ab-Taste
18. Links-Taste
19. Rechts-Taste
11. Analogleitung A
12. Analogleitung B
13. Stromversorgung
14. Ein-/Aus-Schalter
