Zemp VARIANT

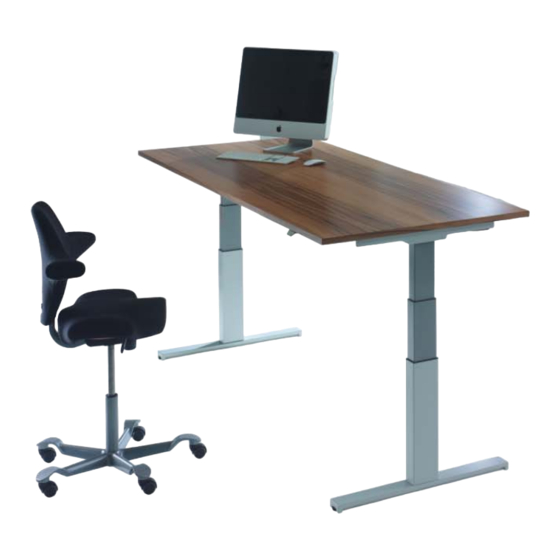

Bedienungsanleitung Steh- / Sitztisch elektrisch
1-9

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Zemp VARIANT

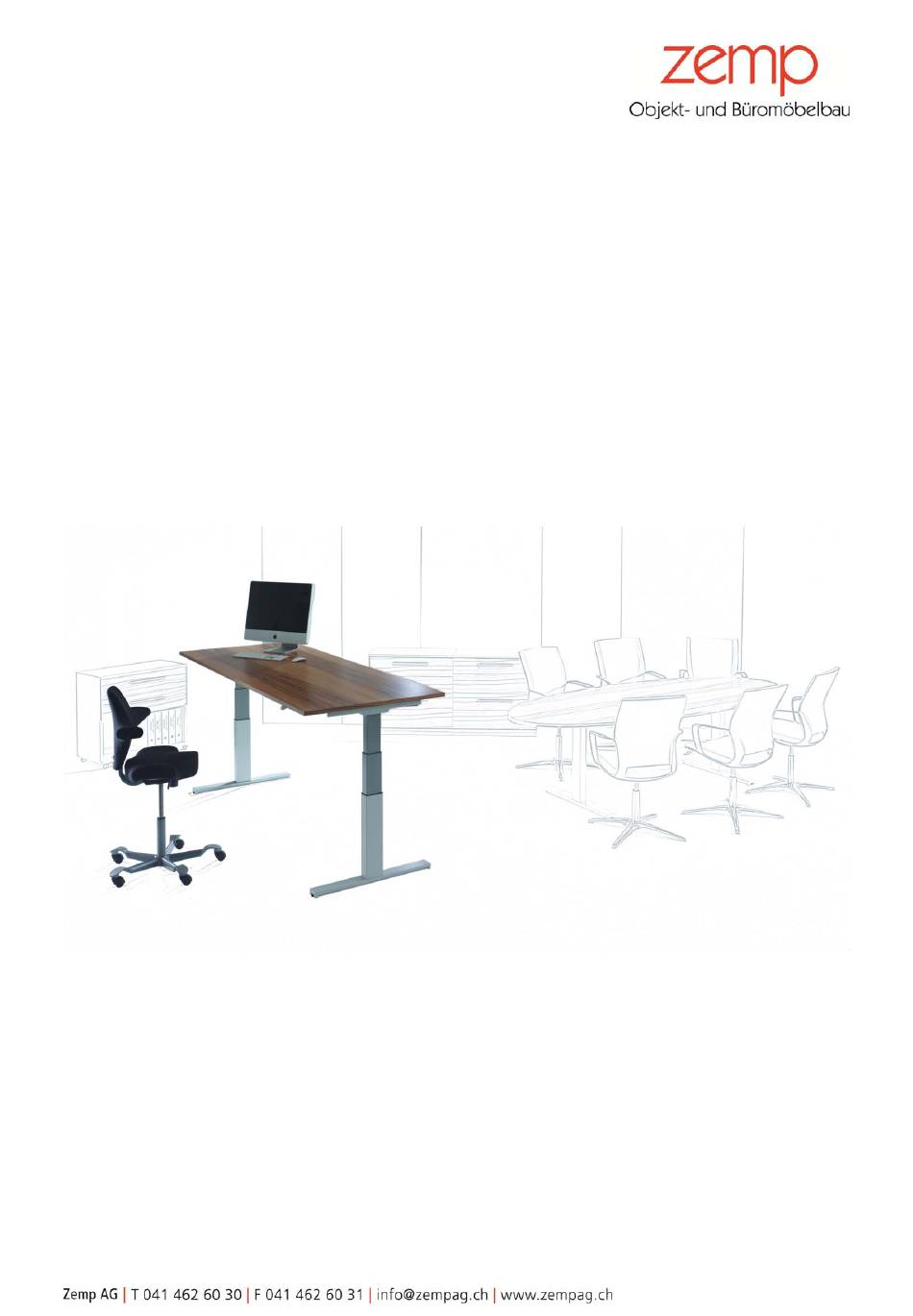

  • Seite 1 Zemp VARIANT Bedienungsanleitung Steh- / Sitztisch elektrisch...

  • Seite 2: Vorwort

    Sehr geehrte Kundin Sehr geehrter Kunde Wir freuen uns, dass Sie sich für ein Zemp-Produkt entschieden haben. Diese Gebrauchsanleitung zeigt Ihnen Funktion und Wartung Ihres Steh- / Sitztisches. Vor dem verlassen unserer Produktion werden alle Tisch auf Ihre Funktion getestet. Sollten dennoch Probleme auftreten, die sich mit Hilfe dieser Gebrauchsanleitung nicht lösen lassen, stehen wir Ihnen gerne zur Verfügung.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort Seite 2 Sicherheitshinweise Seite 3 Vor der Installation, Deinstallation oder Fehlersuche Seite 4 Während des Betriebes Seite 4 Reparaturen Seite 4 Wartung / Reinigung Seite 5 Initialisierung Seite 5 Bedienung mit Handschalter STANDARD Seite 6 Bedienung mit Handschalter KOMFORT Seiten 6 und 7 Störungsbehebung Seite 8...

  • Seite 4: Vor Der Installation, Deinstallation Oder Fehlersuche

    Vor der Installation, Deinstallation oder Fehlersuche  Stoppen Sie den Sitz-Steh-Tisch.  Schalten Sie die Stromzufuhr ab und ziehen Sie den Netzstecker heraus.  Entlasten Sie den Sitz-Steh-Tisch von jeglicher Belastung.  Das Öffnen und/oder der Austausch der elektrischen Einrichtungen darf nur vom Fachpersonal durchgeführt werden.

  • Seite 5: Wartung / Reinigung

    Wartung / Reinigung  Entfernen Sie in regelmäßigen Abständen Staub und Schmutz vom Tischgestell, insbesondere von den Führungsrohren und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind.  Überprüfen Sie alle Befestigungsschrauben auf festen Sitz und alle Steckverbindungen, Kabel und Stecker, sowie die ordnungsgemäße Funktion.

  • Seite 6: Bedienung Mit Handschalter Standard

    Bedienung mit Handschalter STANDARD  Mit den Tasten [Auf] und [Ab] bewegt man den Tisch in Pfeilrichtung nach oben oder unten, der Tisch stoppt beim Erreichen der Endlagen. Halten Sie die Taste solange gedrückt bis die gewünschte Position erreicht wurde. Bedienung mit Handschalter KOMFORT Dieser Handschalter ist zusätzlich mit einem Display zur Anzeige der aktuellen Tischhöhe in Zentimeter oder Zoll ausgestattet, auch ist das Speichern von 4 Memorypositionen (Tischhöhen) möglich.

  • Seite 7: Seiten 6 Und

     Eine gespeicherte Position aufrufen: Halten Sie die Taste der gewünschten Speicherposition [1, 2, 3 oder 4] gedrückt und der Tisch fährt unabhängig von der aktuellen Position in die gespeicherte Position. Die Taste muss bis zum Erreichen der Position gedrückt werden. Wird die Taste vorzeitig losgelassen, stoppt der Tisch.

  • Seite 8: Störungsbehebung

    Störungsbehebung Fehler Ursache Behebung Tisch fährt nicht Keine Stromversorgung Netzkabel einstecken, ggf. Steckverbindung an der Steuerung überprüfen Keine oder lose Verbindung zu Steckverbindungen der den Antrieben/Seitenteilen Motorkabel an der Steuerung und an den Antrieben überprüfen, bzw. herstellen Keine Verbindung zum Steckverbindung an der Handschalter Steuerung überprüfen, bzw.

  • Seite 9: Prüfungen Und Zertifikate

    Technische Daten für das Antriebssystem 37500 Allgemein Spannungsversorgung 230 V ±6% / 50 Hz Stromverbrauch im Standby, primär 0.3 Watt Zulässige relative Luftfeuchtigkeit für Betrieb 5-85% (nicht kondensierend) Zulässige relative Luftfeuchtigkeit 5-90% (nicht kondensierend) für Lagerung Schutzklasse Maximale Einschaltdauer 10% (2 Minuten on / 18 Minuten off) Einzelner Antrieb (Einbausäule oder Seitenteil / Stützfuss) Hubkraft maximal 600 N (≈...
