Zusammenbau - ZE ITBSVAEMYT28 Originale Bedienungsanleitung

ZUSAMMENBAU

VORABINFORMATION:
Dieses Fahrrad mit elektrischer Unterstützung wird zusammengebaut und eingestellt geliefert. Aufgrund der Verpackung und der dadurch auferlegten
Grenzen müssen bestimmte einfache Montagevorgänge vom Verbraucher durchgeführt werden:
- Befestigung des Vorderrads
- Befestigung des vorderen Schutzblechs und des Vorderlichts
- Befestigung des Lenkers
- Befestigung der Pedale
Alle für diese Operationen erforderlichen Werkzeuge werden mit dem Fahrrad in einer schwarzen Tasche geliefert, die Sie für später aufbewahren müssen.
Die enthaltenen Geräte sind:
- 1 Ringmaulschlüssel 8/10
- 1 Ringmaulschlüssel 13/15
- 1 Ringmaulschlüssel 14/17
- 3 Inbusschlüssel (4, 5 und 6)
- 1 Wendeschraubendreher mit schwarzem Griff

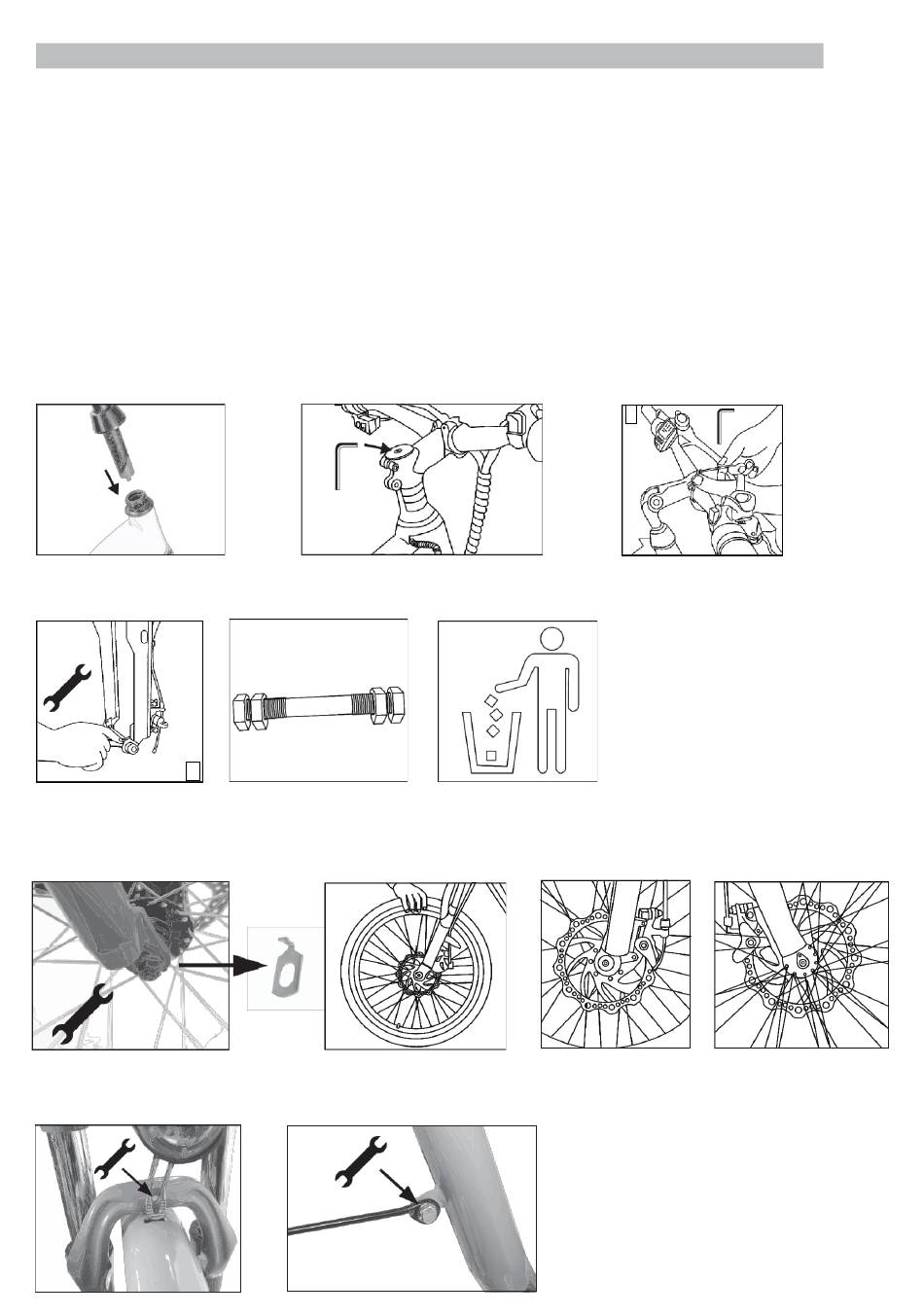

1 - Montage des Lenkers:
- Setzen Sie den Schaft des Vorbaus maximal in den Rahmen des Fahrrads ein (Abbildung A).
- Ziehen Sie den Vorbau mit dem entsprechenden Inbusschlüssel an (Abbildung B). Ziehen Sie nicht bis zum Anschlag fest, da Sie anschließend den Lenker
am Vorderrad ausrichten müssen.
- Ziehen Sie dann mit einem Inbusschlüssel den Lenker am Vorbau fest und achten Sie darauf, dass der Vorbau perfekt zentriert ist (Abbildung C).
C
A B
2 - Anbringen des Vorderrades:
An der Fahrradgabel befindet sich eine Metallachse (Abbildung D), um zu verhindern, dass diese während des Transports
beschädigt wird. Schrauben Sie sie mit dem Ringmaulschlüssel ab und werfen Sie sie in den Müll: Diese brauchen sie
D
nicht mehr.
- Bringen Sie das Vorderrad an der Gabel an und achten Sie darauf, dass die Bremsscheibe richtig zwischen den Belägen positioniert ist.
- Die Gabel muss auf jeder Seite der Achse der zentralen Radnabe aufliegen.
- Ziehen Sie die Muttern auf jeder Seite des Rads mit den Ringmaulschlüsseln an: Stellen Sie sicher, dass die Verdrehsicherungsscheiben mit Muttern
(Abb. F) richtig positioniert sind.
F
E
3 - Anbringen des vorderen Schutzblechs und des Vorderlichts:
Die obere Befestigung des vorderen Schutzblechs hat die gleiche Schraube wie das Vorderlicht.
- Bringen Sie das Schutzblech und das Vorderlicht übereinander an und befestigen Sie alles sicher (Abbildung G).
- Befestigen Sie die 2 Stangen des Schutzblechs an den Ösen auf beiden Seiten der Gabel (Abbildung H).
G
H
5
