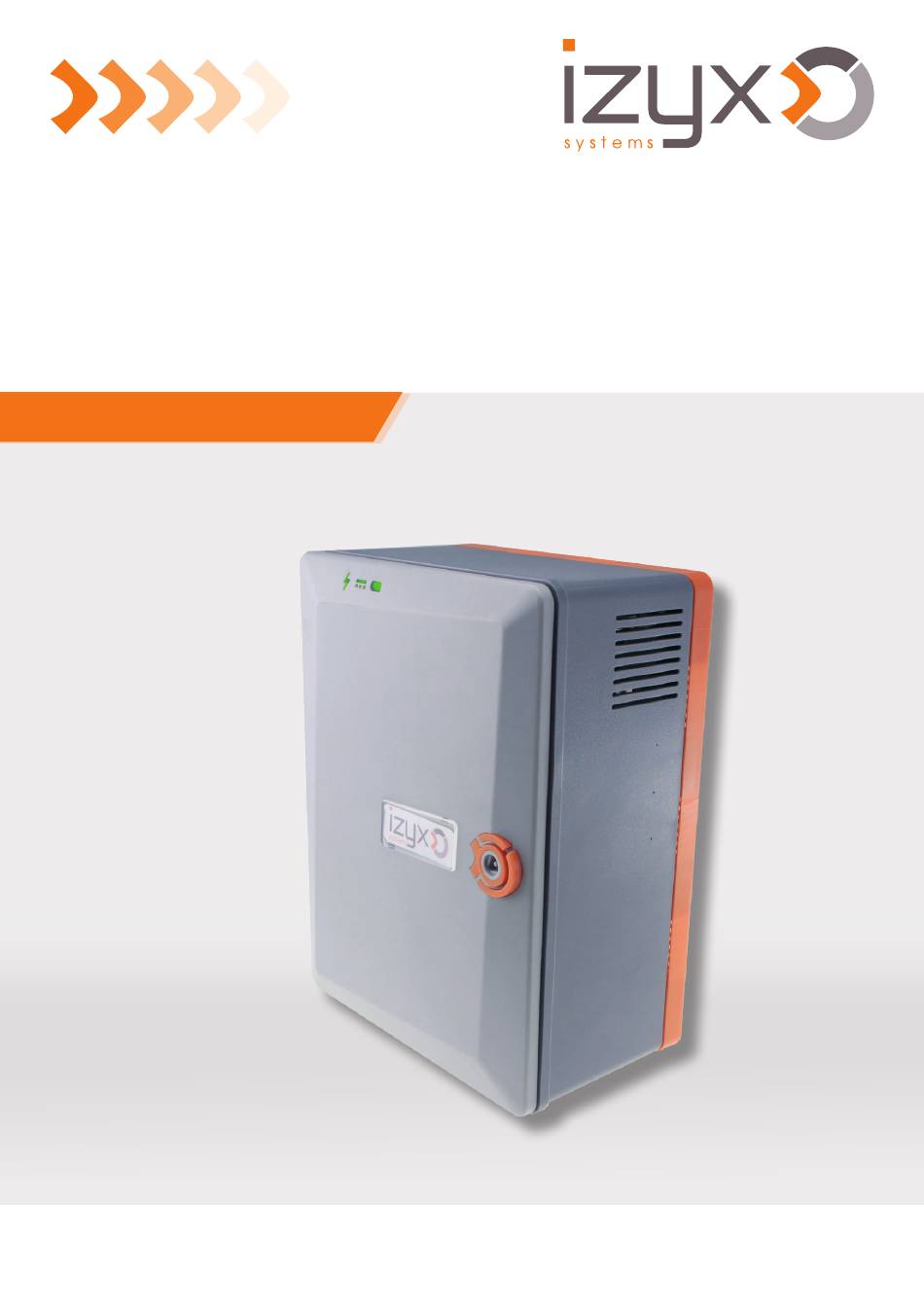

- Seite 1 Montageanleitung Ladenetzteile in ABS-Gehäuse RSX-C www.izyx-systems.com AK03A1 Montageanleitung RSX-C...
-
Seite 2: Technische Daten
1. TECHNISCHE DATEN RSX1201.5C RSX1203C RSX1205C Technologie Schaltnetzteil Versorgungsspannung / Netzfrequenz 200-240V AC~ / 50-60 Hz Eingangssicherung 1 x T1AL 1 x T1,6AL 1 x T2AL Ausgangsspannung 13,8V DC 13,8V DC 13,8V DC Max. Ausgangsstrom/Ausgangsleistung 1,5A / 20,7W 3A /41,4W 5A / 69W (bei 13,8 V DC) Ladegerät... -
Seite 3: Vorkehrungen Bei Der Geräteinstallation

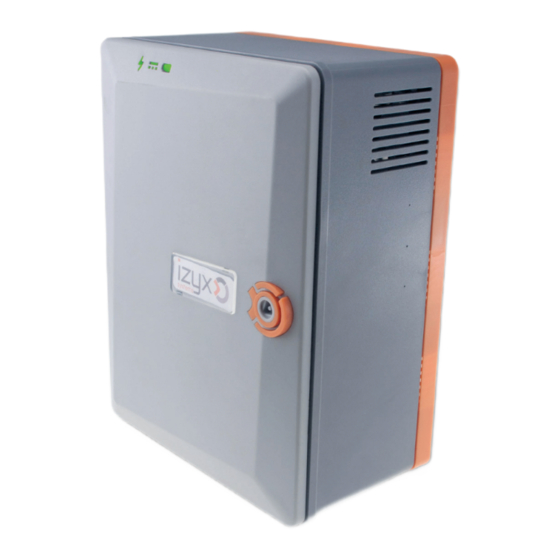

2. VORKEHRUNGEN BEI DER GERÄTEINSTALLATION ACHTUNG ! Diese Produkte dürfen nur von einem qualifizierten Elektroinstallateur installiert werden. Die Produkte benötigen einen Netzspannungsanschluss, der zu Stromschlägen und tödlichen Verletzungen führen kann. Keine Arbeiten an diesem Produkt durchführen, solange die Eingangsklemmen unter Strom stehen ! Ausschliesslich für den Betrieb im Innenbereich geeignet. - Seite 4 4. BESCHREIBUNG Vorderansicht des Gehäuses mit abnehmbarer Tür Grüne LED Netzspannung OK Grüne LED Gleichspannungsausgang OK Grüne LED Batterie OK Belüftungsgitter NICHT BLOCKIEREN Individuell beschriftbares Etikett 50 x 17 mm Schloss mit Schlüssel Befestigungslöcher im Rahmen Wasserwaage Individuell zugeschnittene Kabeldurchführung Rückansicht des Befestigungsrahmens Abnehmbare Tür Halterung für A6-Dokumente...
-
Seite 5: Demontage Der Abnehmbaren Tür (Falls Erforderlich)
5. DEMONTAGE DER ABNEHMBAREN TÜR (FALLS ERFORDERLICH) ~2 cm ~2 cm Tür ca. 2 cm öffnen An der Tür ziehen, damit sich diese vom Gehäuse löst www.izyx-systems.com... -
Seite 6: Aufstellung Und Vorsichtsmassnahmen
6. AUFSTELLUNG UND VORSICHTSMASSNAHMEN 5 cm Belüftungsgitter nicht blockieren und Mindestabstand von 5 cm zwischen 2 Gehäusen einhalten Kabeldurchführungen auf passende Grösse Aufstellrahmen befestigen und dabei eingebaute zuschneiden Wasserwaage beachten Gehäuse mithilfe Gehäuse nach Leichten Druck nach Gehäuse am der oberen Befesti- unten neigen oben ausüben, damit Aufstellrahmen mit... -
Seite 7: Anschlussschemata
7. ANSCHLUSSSCHEMATA AC FAIL BATT. FAIL Gleichspannungsausgang Phase Neutralleiter Eingang 230 V AC Batterie Fehlerbericht-Karte, Artikelbezeichnung RSXU-ARM (optional) - Wechselspannungsrelais: Netzspannung vorhanden / nicht vorhanden. - BAT-Relais: Batterie OK / Batteriefehler oder untere Schwellenspannung (10,5 – 11 V DC) oder Batteriespannung nicht vorhanden. Darstellung des Relais bei Darstellung des Relais bei fehlender Netzspannung... - Seite 8 8. ABMESSUNGEN Montage, Anschluss und Inbetriebnahme dieses Produkts dürfen ausschliesslich von einem qualifizierten Elektroinstallateur durchgeführt werden. Bei Fragen zum Einbau bzw. Betrieb dieser Produkte wenden Sie sich bitte an Ihren Vertriebspartner. www.izyx-systems.com 5, rue des Vosges Tel. +33 (0)3 88 75 32 32 67720 WEYERSHEIM Fax +33 (0)3 88 52 28 19 Frankreich...
