BEDIENUNGSANLEITUNG

RFW-150B

SEITE 1

Inhaltsverzeichnis

Inhaltszusammenfassung für RICOO RFW-150B

Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Sehr geehrter Kunde, für optimale Leistung und Sicherheit Ihres Fleischwolfs lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung sorgfältig durch und beachten Sie vor allem die Sicherheitshinweise. Bewahren Sie diese Anleitung für späteren Gebrauch oder für Nachbesitzer auf. Wir hoffen, dass Sie mit unserem Produkt zufrieden sein werden.
Seite 3: Lieferumfang

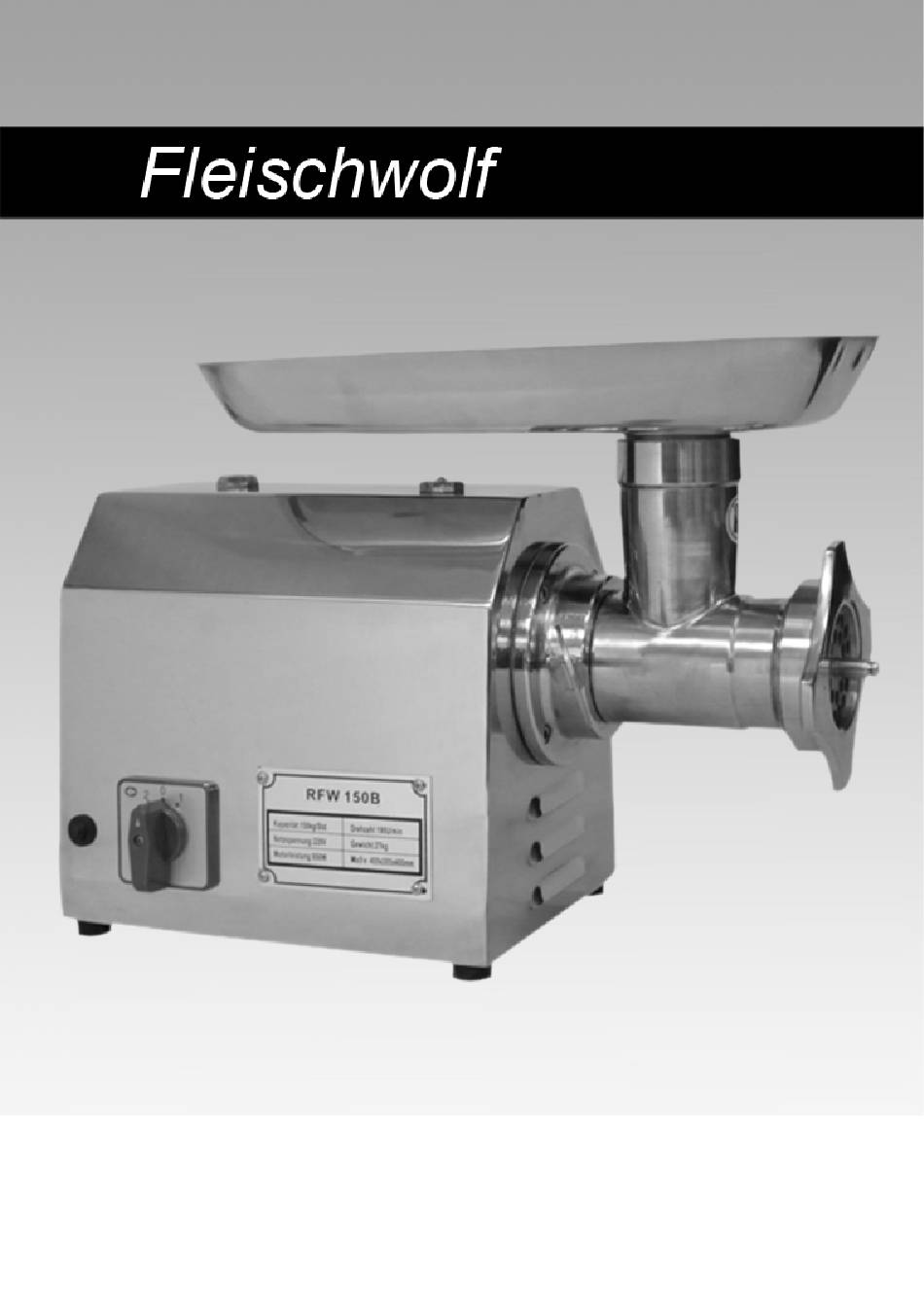

Lieferumfang Paketinhalt: Ein- / Ausschalter Gehäuse Klemmschlüssel Tablett Stopfer Schneckengehäuse inkl. Füllrohr Förderschnecke Schneidmesser (2 Stk.) Lochscheibe (2 Stk.) 10. Wurstfüllrohr 11. Verschlussring 12. Stromkabelkupplung mit Sicherungskasten 13. Überlastungsschutz-Schalter SEITE 3 Copyright © 2016 by E.N.Z. Engineering GmbH...
Seite 4: Technische Daten
Technische Daten Modell RFW - 150B Durchgangsleistung / Stundenleistung, Kg/Std Nennleistung, Watt Getriebe 2 – Gang Getriebe Maße BxHxT, cm 455 x 405 x 305 Nennspannung 230 V ~ 50 Hz Max. Einschaltdauer (KB Zeit), min Gewicht-Brutto, kg Sicherheitshinweise  Bitte lesen Sie diese Anleitung sorgfältig durch und verwenden Sie das Gerät nur zur Verarbeitung von Lebensmitteln.
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung WICHTIG: Wenn Sie vergessen haben, das Gerät auszuschalten, bevor Sie den Netzstecker gezogen haben, dann warten Sie mindestens 10 Sekunden bevor Sie die Stromversorgung wiederherstellen. Niemals das Gerät unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist. Ziehen Sie immer den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen, das Gerät bewegen, einzelne Bauteile abnehmen oder das Gerät reinigen wollen.
Seite 6: Zusammenbau Und Bedienung
Zusammenbau und Bedienung WICHTIG: Der Fleischwolf wird in einem transportsicherem Zustand geliefert. Vor der Montage sollte o.g. kleine Schießschraube(mit einem Schraubenzieher) komplett entfern werden! Wird dies vor der Montage missachtet und das Gerät in dem gelieferten Zustand eingesetzt, so kommt es zu erheblichen Schäden.
Seite 7 Abbildung Nr. 2 Schritt 2. Setzen Sie den Klemmschlüssel (3) in die dafür vorgesehene Öffnung am Gehäuse ein (Abb.3). Drehen Sie danach den Klemmschlüssel im Uhrzeigersinn mit der Hand fest (Abb.4): Abbildung Nr. 3 SEITE 7 Copyright © 2016 by E.N.Z. Engineering GmbH...
Seite 8 Abbildung Nr. 4 Schritt 3. Stecken Sie die Förderschnecke (7) mit dem dickeren Ende in die Auslassöffnung des Schneckengehäuses (Abb. 5). Achten Sie darauf, dass die Förderschnecke bis zum Einschlag aufgesetzt ist. Drehen Sie die Förderschnecke dabei eventuell etwas. Die Förderschnecke muss ganz im Inneren des Gehäuses liegen. Abbildung 5.
Seite 9 Schritt 4. Vorsicht: Die Klingen des Schneidmessers sind scharf. Achten Sie darauf, sich nicht zu schneiden, wenn Sie damit hantieren. Stecken Sie das Schneidmesser (8) mit der abgerundeten Seite zur Förderschnecke auf die Achse der Förderschnecke (Abb. 6), so dass die viereckige Öffnung in der Mitte des Schneidmessers über den Vierkant auf der Achse der Förderschnecke gleitet (Abb.
Seite 10 Schritt 5. Legen Sie anschließend die gewünschte Lochscheibe (9) vor dem Schneidmesser ein (Abb. 8). Drehen Sie die Lochscheibe dabei, bis die Aussparung in der Scheibe über den Führungszapfen im Schneckengehäuse gleitet (Abb. 9). Abbildung Nr. 8 Abbildung Nr. 9 Wichtig: Wenn die Werkzeuge deutlich über den Rand des Schneckengehäuses herausragen (mehr als 5-6mm), dann haben Sie vermutlich die Förderschnecke nicht weit genug eingesteckt.
Seite 11 Schritt 6. Schrauben Sie den Verschlussring (11) vorn am Schneckengehäuse an und ziehen Sie sie mit der Hand fest (Abb. 10): Abbildung Nr. 10 Wichtig: Verwenden Sie keine Werkzeuge, um den Verschlussring festzuziehen und achten Sie darauf, den Verschlussring nicht zu verkanten. Andernfalls könnte das Gewinde beschädigt werden. Wenn sich der Verschlussring nur schwer aufschrauben lässt, dann fetten Sie das Gewinde mit etwas Speiseöl.
Seite 12 Schritt 8. Stopfer (5) wird in die Öffnung im Tablett von oben eingesetzt (Abb. 12). Abbildung Nr. 12 Schritt 9. Der Fleischwolf ist betriebsbereit (Abb. 13). Abbildung Nr. 13 SEITE 12 Copyright © 2016 by E.N.Z. Engineering GmbH...
Seite 13 Schritt 10. Um den Fleischwolf einzuschalten, drehen Sie den Ein-/Aus-Schalter (1) in eine der zwei Stellungen (Abb. 14). Abbildung Nr. 13 Stellung "1" : Vorwärtsgang Ein. Stellung "2" : Rückwärtsgang Ein. Stellung "0" : Motor Aus. Wichtig: Wird der Motor überlastet, schaltet sich das Gerät automatisch aus und der Überlastungsschutz-Schalter (13) springt ca.
Seite 14: Wurstfüller
Wurstfüller Schritt 1. Bauen Sie das Schneckengehäuse am Motorgehäuse an und setzen Sie die Schnecke ein (siehe „Fleischwolf zusammensetzen“ Schritte 1 bis 5). Im Lieferumfang ist ein Wurstfüllrohr (10) enthalten: Abbildung Nr.15 Schritt 2. Ziehen Sie das Wurstfüllrohr (10) durch den Verschlussring (11) wie in der Abbildung Nr. 16 abgebildet: Abbildung Nr.16 SEITE 14 Copyright ©...
Seite 15 Schritt 3. Schrauben Sie den Verschlussring mit dem Wurstfüllrohr auf das Schneckengehäuse (Abb. 17) : Abbildung Nr.17 Schritt 4. Ziehen Sie den Verschlussring mit der Hand fest. Wurstfüller ist einsatzbereit (Abb. 18) : Abbildung Nr.18 SEITE 15 Copyright © 2016 by E.N.Z. Engineering GmbH...
Seite 16: Gewährleistung
Gewährleistung In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Gewährleistungsbedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Gewährleistungsfrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache ist. Im Gewährleistungsfall wenden Sie sich bitte mit dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.
Seite 17: Nachbesserung
Forderungen entstehen. Das gilt auch wenn die E.N.Z. Engineering GmbH im Voraus über die Möglichkeit solcher Schäden informiert wurde. Dieser Ausschluss enthält auch jede Haftpflicht, die aus Forderungen Dritter gegenüber dem Erstkäufer entstehen kann. E.N.Z. Engineering GmbH, Deutschland Vertriebs und Service Gesellschaft E-mail: support@ricoo.de Internet: www.ricoo.eu SEITE 17 Copyright © 2016 by E.N.Z. Engineering GmbH...
