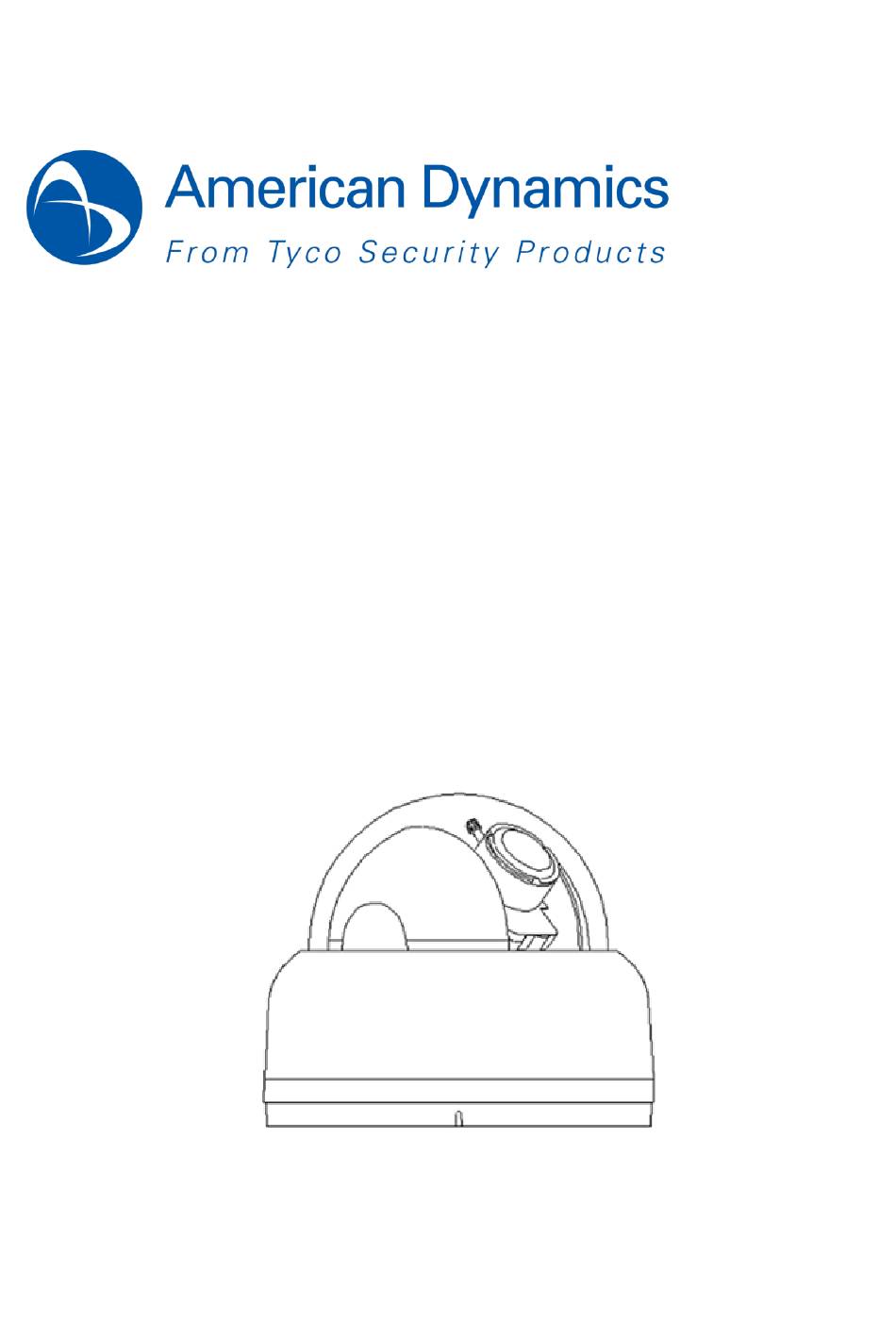

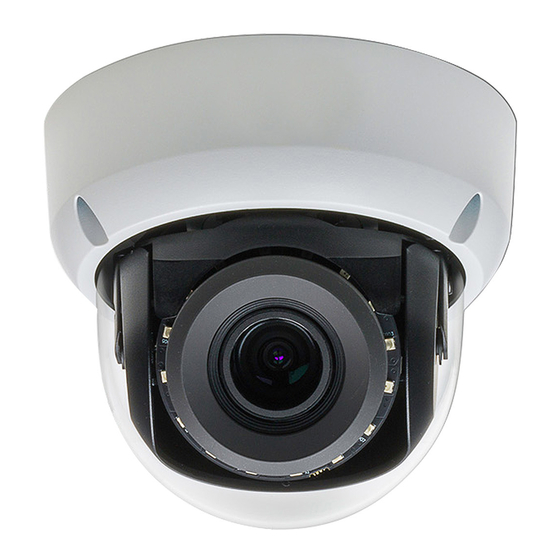

- Seite 1 Illustra Flex-Serie 1MP und 3MP Indoor Dome Kurzanleitung 8200-1027-0801 B0...
- Seite 2 Boca Raton, FL 33487 U.S.A. Kundenservice Vielen Dank, dass Sie sich für ein Produkt von American Dynamics entschieden haben. Wir vertreiben unsere Produkte über ein weltweites Netzwerk von Händlern. Der Händler, bei dem Sie das Produkt gekauft haben, ist Ihr Ansprechpartner, wenn Sie Service oder Support benötigen. Unsere Händler sind bevollmächtigt, Ihnen den besten Kundenservice und Support zu gewähren.
-
Seite 3: Inhaltsverzeichnis
Illustra Flex 1MP und 3MP Indoor Dome Inhaltsverzeichnis WARNUNG ..............................4 Vorwort ................................5 1. Produktübersicht ............................ 6 1.1 Physikalische Eigenschaften ......................6 2. Montage und Anschluss ........................10 2.1 Alle Komponenten auspacken ......................10 2.2 Montage ............................10 2.2.1 Überprüfen des Erscheinungsbilds ..................10 2.2.2 Auseinanderbauen der Kamera ..................... -
Seite 4: Warnung
Illustra Flex 1MP und 3MP Indoor Dome WARNUNG Dieses Gerät wird mit 12 V (DC)/ 24 V (AC)/ PoE betrieben. Um die Garantie zu wahren, sollten die Montage und die Wartung nur von qualifizierten und erfahrenen Technikern durchgeführt werden. Zudem müssen die örtlichen Regeln und Bestimmungen erfüllt werden. -
Seite 5: Vorwort
Illustra Flex 1MP und 3MP Indoor Dome Vorwort Dieses Benutzerhandbuch ist als Hilfe bei der Montage und der Handhabung dieses Geräts einschließlich aller Funktionen und detaillierter Erklärungen des Menübaums gedacht. In diesem Benutzerhandbuch sind folgende Informationen zu finden: Produktübersicht: die wichtigsten Funktionen und Systemvoraussetzungen des Geräts. Montage und Anschluss: Anweisungen bezüglich der Gerätemontage und der Kabelanschlüsse. -
Seite 6: Produktübersicht
Illustra Flex 1MP und 3MP Indoor Dome 1. Produktübersicht 1.1 Physikalische Eigenschaften Einheit: mm . 1-1: P HYSIKALISCHE IGENSCHAFT... - Seite 7 Illustra Flex 1MP und 3MP Indoor Dome . 1-2: A BBILDUNGSVERZEICHNIS 1-1: E ABELLE RKLÄRUNGEN ZUM BBILDUNGSVERZEICHNIS Indexnr. Beschreibung Kamera unterer Boden Neigungs- Verstellung Halterung und Flügelmuttern, Einkerbungen(X2) Einkerungen (x2) Innerliner Lockern Sie die Schraube, um das Kameragehäuse abzunehmen. Kamera Gehäuse Dome-Deckel...
- Seite 8 Illustra Flex 1MP und 3MP Indoor Dome . 1-3: I NNERE ASTEN UND INLÄSSE 1-2: E ABELLE RKLÄRUNGEN ZU INNEREN ASTEN Zum Zurücksetzen auf Werkseinstellung Taste 5 Sekunden STANDARD lang drücken und halten RESET Für Neustart des Geräts . 1-4: Ä UßERE INLÄSSE Verbindungen und Verdrahtung vor Ort für Außenstromkreise der Klasse 2 verfügen über eine...
- Seite 9 Illustra Flex 1MP und 3MP Indoor Dome 1-3: E ABELLE RKLÄRUNG ÄUßERE Au/E Audioeingang Au/A Audioausgang Alarmeingang Alarmausgang 1-4: E ABELLE RKLÄRUNG ÄUßERE 12 V Netzwerk-Domekamera (DC): für den Innenbereich kann bei 12 V (DC) / 24 V (AC) 24 V betrieben werden.
-
Seite 10: Montage Und Anschluss
Illustra Flex 1MP und 3MP Indoor Dome 2. Montage und Anschluss 2.1 Alle Komponenten auspacken Überprüfen Sie, ob alle in der Lieferung enthaltenen Gegenstände dem Bestellformular und dem Lieferschein entsprechen. Zusätzlich zu diesem Benutzerhandbuch sind die unten aufgeführten Komponenten in der Lieferung enthalten. -
Seite 11: Auseinanderbauen Der Kamera
Illustra Flex 1MP und 3MP Indoor Dome 2.2.2 Auseinanderbauen der Kamera Bitte beziehen Sie sich auf Abbildung 2-1 im Abbildungsverzeichnis. Drücken Sie vorsichtig auf die Taste, um die Kamera vom Kameragehäuse abzunehmen. (4). Entfernen Sie die Innenverkleidung (3), indem Sie sie vorsichtig von den zwei Einkerbungen (2) im Gehäuse ziehen. -
Seite 12: Befestigen Der Kamera
Illustra Flex 1MP und 3MP Indoor Dome falsche Verbindung kann eine Störung und/oder Schäden am Gerät verursachen. 2.2.4 Befestigen der Kamera Bitte platzieren Sie die Befestigungsschablone auf der Befestigungsoberfläche wie geliefert und markieren Sie die Löcher.. Bohren Sie zwei Löcher und fügen Sie dann die Ankerschrauben in die Löcher ein. Nehmen Sie dann das Kameragehäuse ab. - Seite 13 Illustra Flex 1MP und 3MP Indoor Dome . 2-3: B EFESTIGEN DER AMERA Je nach Material der Decke/Wand bedarf es eventuell anderer Schrauben und Dübel als die Warnung mitgelieferten. Stellen Sie sicher, dass das Gerät an einem festen Untergrund (Deckenplatte oder Auskehlung) angebracht ist, um zu verhindern, dass es herunterfällt.
-
Seite 14: Position Einstellen
Illustra Flex 1MP und 3MP Indoor Dome 2.2.5 Position einstellen Das Gerät hat drei Achsen für die Positionierung. Während der Überprüfung stellen Sie die Position ein wie unten angegeben. Panoramaregelung (A): Für Wandmontierung und schräge Decken drehen Sie den Objektivgrund (maximal 350°), bis das Sichtfeld optimal ist. -
Seite 15: Zoom Und Fokus Einstellen
Illustra Flex 1MP und 3MP Indoor Dome 2.2.6 Zoom und Fokus einstellen Lockern Sie den Zoomhebel (D) / die Verriegelungsschraube durch Drehen entgegen dem Uhrzeigersinn. Drehen Sie den Zoomring, um das gewünschte Bild zu erhalten. Lockern Sie den Fokushebel (E) / die Verriegelungsschraube durch Drehen entgegen dem Uhrzeigersinn. -
Seite 16: Systemvoraussetzungen
Illustra Flex 1MP und 3MP Indoor Dome 2.2.9 Systemvoraussetzungen Die nachfolgende Tabelle listet die Mindestanforderungen für eine Implementierung und Bedienung einer Illustra Flex Indoor Dome auf. 2-1: S ABELLE YSTEMVORAUSSETZUNGEN Systemhardware Prozessor Intel Pentium 4 2.4 GHz oder gleichwertig RAM-Speicher 1 GB oder mehr Anzeige NVIDIA GeForce 6 Series oder ATI Mobility Radeon 9500... -
Seite 17: Verbindung
Illustra Flex 1MP und 3MP Indoor Dome 2.3 Verbindung 2.3.1 Standard-IP- Adresse Da es sich hierbei um ein netzwerkbasiertes Gerät handelt, muss zunächst die IP-Adresse zugewiesen werden. Die Standard-IP-Adresse des Geräts ist 192.168.1.168 und die Subnetzmaske ist 255.255.255.0. Wenn Sie jedoch einen DHCP-Server in Ihrem Netzwerk einsetzen, erhält das Gerät automatisch eine IP-Adresse vom DHCP-Server, sodass Sie die IP-Adresse der Kamera nicht ändern müssen. -
Seite 18: Vorbereitungen Für Die Bildbetrachtung
Illustra Flex 1MP und 3MP Indoor Dome 2.3.2.2 Vorbereitungen für die Bildbetrachtung Die Kamerabilder können mit Microsoft Internet Explorer 8 oder höher abgerufen werden. Folgen Sie vor der Bildbetrachtung den folgenden Schritten, um das Anzeigen der Bilder zu aktivieren. Aktivieren Sie die Cookies gemäß den folgenden Anweisungen ... - Seite 19 Illustra Flex 1MP und 3MP Indoor Dome Scrollen Sie nach unten zur Optionsschaltfläche der ActiveX-Steuerelemente und Plugins und stellen Sie Folgendes ein: 【Signierte ActiveX-Steuerelemente herunterladen】 Eingabeaufforderung (empfohlen) 【Unsignierte ActiveX-Steuerelemente herunterladen】 Eingabeaufforderung (empfohlen) 【ActiveX-Steuerelemente initialisieren und ausführen, die nicht als „sicher für Skripting“ markiert ...
-
Seite 20: Illustra Connect Tool Nutzen, Um Die Kameras Zu Verwalten
Illustra Flex 1MP und 3MP Indoor Dome 【ActiveX-Steuerelemente und Plugins ausführen】 Aktivieren 【ActiveX-Steuerelemente ausführen, die für Skripting sicher sind*】 Aktivieren . 2-11: S ICHERHEITSEINSTELLUNGEN Klicken Sie auf „OK“, um die Einstellungen zu speichern. Schließen Sie alle Microsoft Internet Explorer-Fenster und öffnen Sie ein neues Fenster. Dadurch werden die neuen Einstellungen wirksam.
