Easy wave RGdS01 Bedienungsanleitung

RGdS01 IP-Gateway Easywave/digitalSTROM mit USB-Stick RX10
D

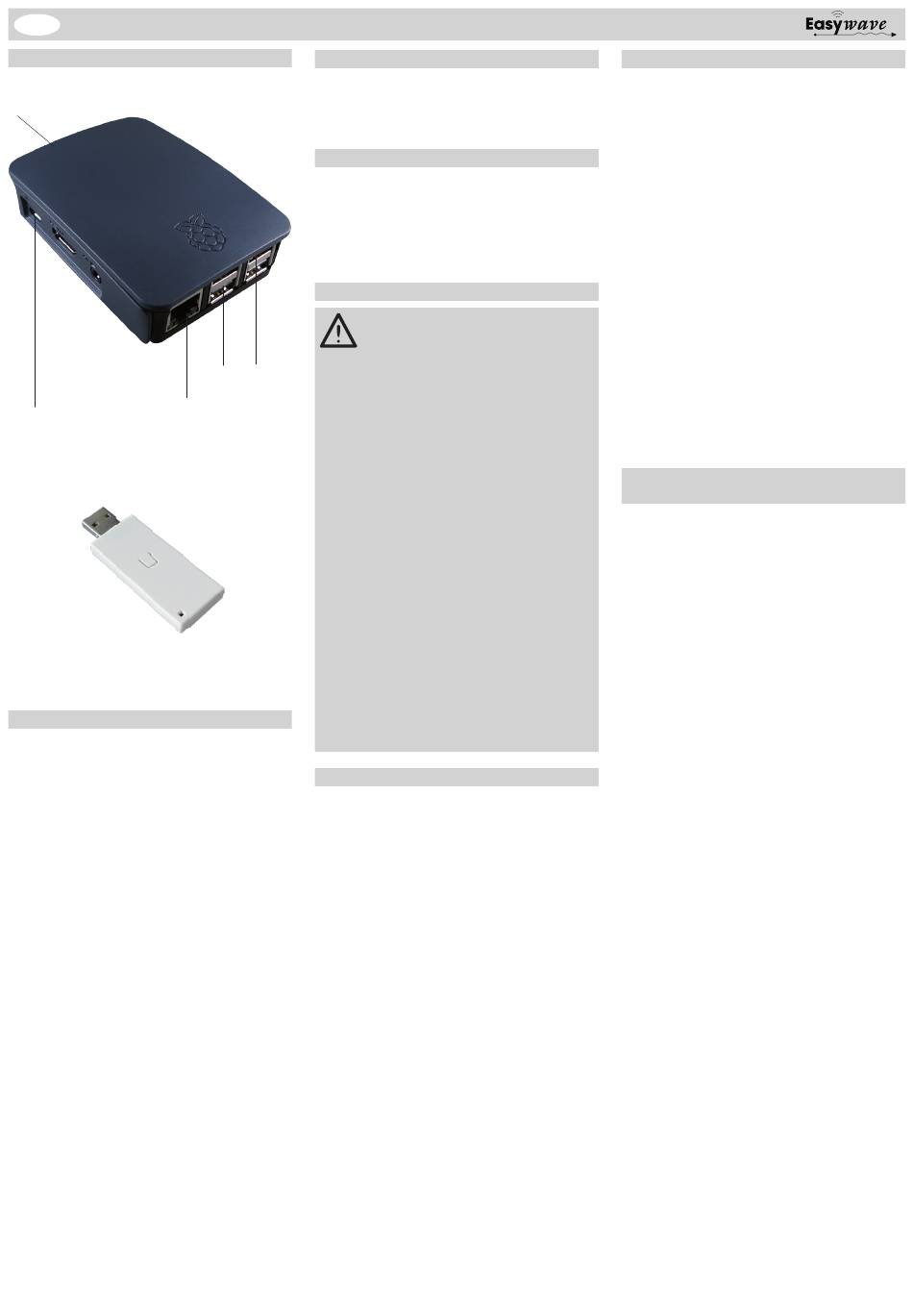

Ausführung
Micro-SD slot
Ethernet
Micro-USB
RJ45
Stromversorgung
RX10
Easywave-USB-Stick
RGdS01E5026A01
Technische Daten
Raspberry Pi Model B+
Netzwerk: 10/100 MBit/s Ethernet
(RJ45)
Stromversorgung: Externes Netzteil
5V DC /1 A (USB micro)
Stromverbrauch: typ. 635mA @ 5V (3.2W)
RX10 USB Transceiver (RX10E5026-01)
Frequenz: 868,30 MHz
Sendeleistung: 3,85 mW
Modulation: FSK
Codierung: Easywave
Stromversorgung: über USB-Port
Ausgangskanäle: 64
Betriebstemperatur: 0° C bis +40° C
Reichweite: im Freien: ca. 150 m
im Gebäude: ca. 30 m
Schutzart: IP20
Abmessungen: 24 x 8 x 75 mm
Gewicht: 13 g
Lieferumfang
Raspberry Pi Model B+, RX10 USB Transceiver,
Micro-SD-Karte
Netzteil mit Steckdosenadapter, Bedienungsan-
leitung
Raspberry Pi
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur als Funksteuerung in Verbin-
dung mit Kleinspannungs- oder Netzspannungs-
verbrauchern verwendet werden!
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
- Das Gerät darf nur in trockenen und ge-
4x USB 2.0
schlossenen Räumen betrieben und nicht
zu direkt oder indirekt gesundheits- oder
lebenssichernden Zwecken benutzt werden
oder zu Zwecken, bei denen ein Ausfall des
Gerätes zu Gefahren für Menschen, Tiere
oder Sachwerten führen kann.
- Das Gerät entwickelt im Betrieb Wärme. Bei
der Installation ist darauf zu achten, dass
diese Wärme ausreichend über die Luftzir-
kulation abgegeben werden kann und das
Gerät nicht überhitzt.
- Das Gerät ist vor Zugriff durch Unbefugte so-
wie vor Fremdkörpern, die durch Lüftungs-
öffnungen eindringen könnten, geschützt zu
installieren.
- Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
- Die Benutzung des Gerätes von Kindern
oder nicht autorisierten Personen ist auszu-
schließen.
- Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
Funktion
Das RGdS01 digitalSTROM Gateway ermöglicht
die Erweiterung eines digitalSTROM-Systems mit
Easywave-Sendern.
Das Gateway basiert auf einem „Rasperry Pi, Mo-
del B+", welcher über den Easywave USB-Stick
RX10 mit den Easywave-Komponenten kommu-
niziert.
Das Gerät ist für die Anbindung von Philips „hue"
LED-Lampen über die „hue" bridge vorbereitet.
Die digitalSTROM-Funktionalitäten werden über
die werkseitig auf der SD-Karte installierte Firm-
ware bereitgestellt.
Die Anbindung an den digitalSTROM-Server er-
folgt über eine Ethernet-Netzwerkverbindung.
Über das Webinterface des digitalSTROM-
Servers kann das RGdS01 Gateway über einen
Browser programmiert werden.
mit digitalSTROM-Firmware,
Installation
1. Gerät an geeignetem Ort montieren. Das Ge-
rät enthält eine Easywave-Funkschnittstelle,
welche nicht oder unzureichend funktioniert,
wenn das Gerät innerhalb metallischer Ab-
schirmungen (Schaltschrank etc.) montiert
wird.
2. Verbinden Sie den Raspberry mit dem lokalen
Netzwerk, an dem auch der digitalSTROM-
Server angeschlossen ist. Das Gerät be-
zieht seine IP-Konfiguration via DHCP. Für
Firmware-Updates muss das lokale Netzwerk
auch Zugang zum Internet bereitstellen - für
den Betrieb ist kein Internet-Zugang erforder-
lich.
3. Stecken Sie den RX10 USB-Stick in einen
der 4 freien USB-Ports des Gateways.
4. Stellen Sie die Stromversorgung mittels bei-
gelegtem 5V DC-Netzteil her.
5. Das Gateway benötigt ca. 30 s zum booten.
Sobald die grüne LED am RX10 gleichmäßig
grün blinkt, ist das Gateway betriebsbereit
und kann im digitalSTROM-System konfigu-
riert werden.
Verbindung mit dem digitalSTROM-
System
Die Verbindung zum digitalSTROM-System er-
folgt automatisch. Der digitalSTROM-Server
(Version 1.9 oder neuer) und das RGdS01 müs-
sen dazu lediglich mit dem gleichen lokalen IP-
Netzwerk verbunden sein.
Verwenden Sie vorzugsweise einen gewöhnli-
chen Ethernetswitch zur Verbindung von digital-
STROM-Server und RGdS01, und nicht direkt
die Ports von Routern, die der Internetprovider
zur Verfügung stellt, denn diese unterbinden oft
Teile des Netzwerkverkehrs (IP multicast), so
dass keine Verbindung zustande kommt.
Im Webinterface kann der Netzwerk-Administra-
tor bei Bedarf auch feste Werte für IP-Adresse/
Gateway/DNS konfigurieren.
