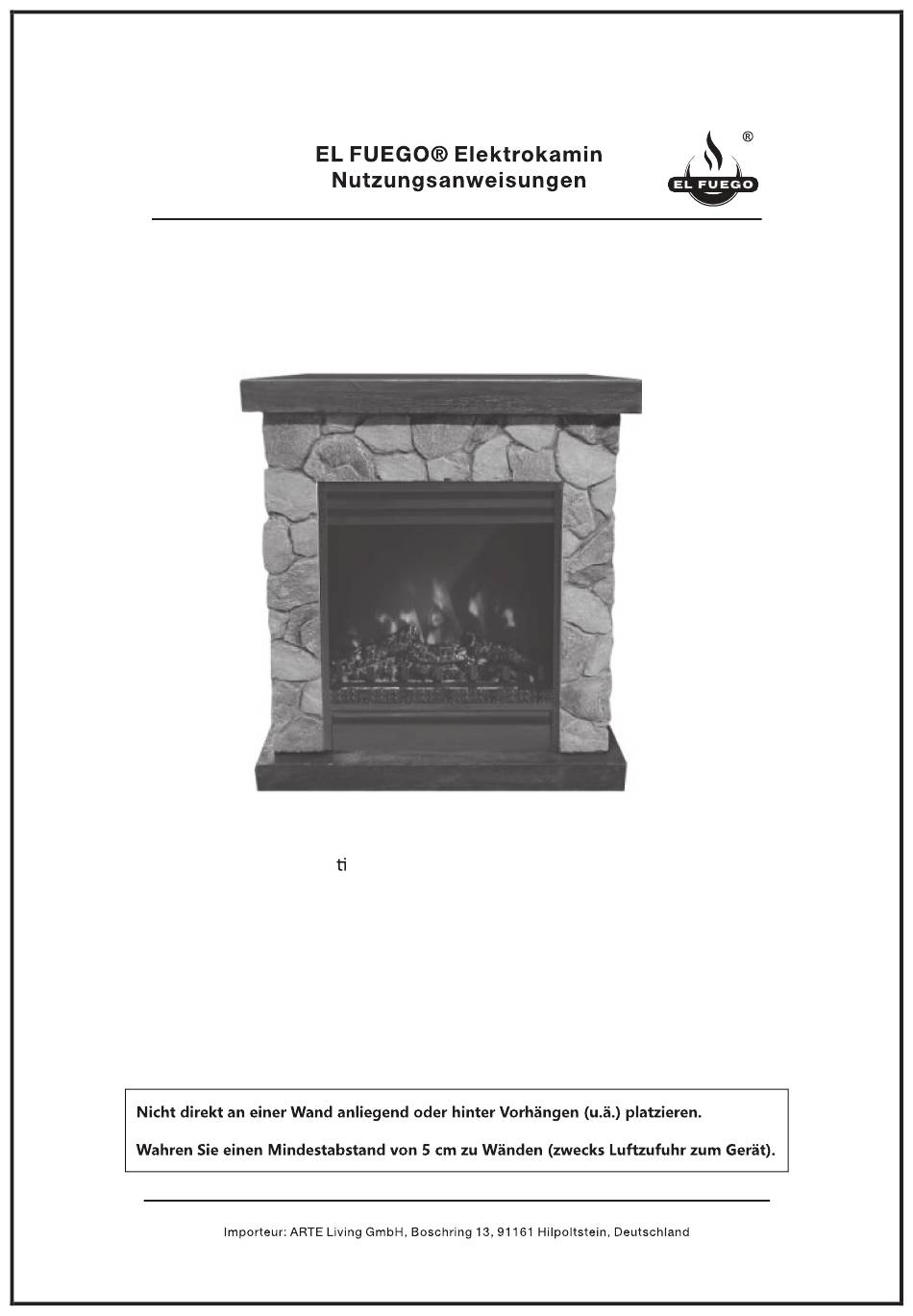

- Seite 1 Modell: Klagenfurt Ar kelnummer: AY6231 Typkennung: EL0067...
- Seite 2 Kurzanleitung Bitte stellen Sie vor der Installation Folgendes sicher: Ist der Schutzschalter offen oder nicht (bitte befolgen Sie die Anweisungen genau). Das Heizelement des elektrischen Kamins kann bei der ersten Verwendung einen harmlosen Geruch abgeben. Dies ist ein normales Phänomen bei der erstmaligen Verwendung des Heizelements.
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Warnung: Jede andere als die vom Hersteller in diesem Benutzerhandbuch empfohlene Verwendung dieses Geräts kann zu Bränden, Verbrennungen, elektrischen Schlägen und/oder anderen schweren Verletzungen führen. Bei der Verwendung von Elektrogeräten sollten stets die folgenden grundlegenden Vorsichtsmaßnahmen befolgt werden, um das Risiko von Bränden, Stromschlägen und Verletzungen von Personen zu verringern: Lesen Sie vor der Verwendung dieses Geräts alle Anweisungen. - Seite 4 einem Bett, da dabei die Öffnungen blockiert werden könnten. 12. Im Inneren von Heizgeräten befinden sich heiße und lichtbogen- oder funkenbildende Teile. Verwenden Sie das Gerät nicht in Bereichen, in denen Benzin, Farbe oder brennbare Flüssigkeiten verwendet oder gelagert werden. 13.
-
Seite 5: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Nennspannung 230 V AC，50 Hz Nennleistung 1800 W Leistung des Heizelements 900 W/1800 W Flammenleistung ABMESSUNGEN:... -
Seite 6: Installation
Hinweis: Für den Betrieb dieses Geräts ist ein Stromkreis mit 10 A/230 V erforderlich. Ein dedizierter Stromkreis ist vorzuziehen, jedoch nicht in allen Fällen unbedingt erforderlich. Ein dedizierter Stromkreis ist dann erforderlich, wenn nach der Installation der Schutzschalter auslöst oder die Sicherung regelmäßig auslöst, wenn das Heizelement in Betrieb ist. - Seite 7 BEDIENUNGSANLEITUNG： Bedienfeld: Hauptschalter (A) Öffnen Sie die Abdeckung und drücken Sie die Taste A nach unten (I) in die Position „ON“. ON/OFF (B) Drücken Sie die Taste B (ON/OFF), um den Flammeneffekt zu starten. Das Bedienfeld zeigt standardmäßig Folgendes an: ...
- Seite 8 Heizelement ON/OFF Heizmodus Schnellstart Drücken Sie die Taste E (+) oder F (-) für den Schnellstart der Heizeinstellung (auch sich das Heizelement in der Wochenprogrammierung befindet): a. Drücken Sie entweder die Taste E (+) oder F (-), um die aktuelle Temperatur auf dem Bildschirm anzuzeigen.
- Seite 9 Niedrige Wärmeleistung Drücken Sie auf der Standardanzeige zweimal die Taste D (MENU), um L und das blinkende Heizsymbol wie folgt anzuzeigen: Drücken Sie die Taste OK, um die Temperatur einzustellen. Die Standardtemperatur beträgt 10 °C (50 °F). Die Anzeige ist dabei wie folgt: Drücken Sie die Taste E (+) oder F (-), um die Temperatur einzustellen.
- Seite 10 Timer Halten Sie auf der Standardanzeige die Taste D (MENÜ) weiter gedrückt, um den Timer auszuwählen. Daraufhin werden „Hour“ und das blinkende Timer-Symbol wie folgt angezeigt: Drücken Sie die Taste OK, um die Einstellung des Timers zu starten. Drücken Sie die Taste E (+) oder F (-), um die gewünschte Zeit auszuwählen. Die möglichen Einstellungen des Timers sind 00 bis 30 min, 1 h, 2 h, 3 h, 4 h, 5 h, 6 h, 7 h, 8 h und 9 h.
- Seite 11 Nach Aktivierung der Erkennung für geöffnete Fenster schaltet das Gerät das Heizelement automatisch aus, wenn es feststellt, dass die Raumtemperatur innerhalb von 10 Minuten um mehr als 4 °C gesunken ist und die abgesenkte Temperatur für nicht weniger als 20 Minuten aufrechterhalten wird.
- Seite 12 ab 06:20 Uhr für 4 Stunden niedrige Wärmeleistung. P2 = Programm 2: Montag bis Freitag ab 17:45 Uhr für 4 Stunden hohe Wärmeleistung und Samstag bis Sonntag ab 16:30 Uhr für 4 Stunden niedrige Wärmeleistung. P3 = Programm 3: Samstag bis Sonntag ab 08:15 Uhr für 4 Stunden hohe Wärmeleistung. Halten Sie die Taste D (MENU) gedrückt, um das Menü...
-
Seite 13: Verwendung Der Fernbedienung
Drücken Sie die Taste E (+) oder F (-), um die Stunde der Aktivierungszeit einzustellen. Drücken Sie OK zum Bestätigen. Drücken Sie die Taste E (+) oder F (-), um die Minuten der Aktivierungszeit einzustellen. Drücken Sie OK zum Bestätigen. Bitte beachten Sie, dass die Minuteneinstellung in Schritten von 5 Minuten erfolgt. - Seite 14 Für das Heizelement liegt eine Fernbedienung bei. Um das Gerät mit der Fernbedienung zu bedienen, muss der Hauptnetzschalter (A) auf der Position „ON“ stehen. Alle Tasten auf der Fernbedienung haben genau die gleichen Funktionen wie auf dem Bedienfeld. Austausch der Batterie 1.
-
Seite 15: Reinigung Und Wartung
Reinigung und Wartung WARNUNG: JEDE ANDERWEITIGE WARTUNG SOLLTE VON EINEM AUTORISIERTEN SERVICETECHNIKER DURCHGEFÜHRT WERDEN. WARNUNG: VERMEIDUNG BRÄNDEN, STROMSCHLÄGEN VERLETZUNGEN SOLLTEN REINIGUNG UND WARTUNG NUR DURCHGEFÜHRT WERDEN, WENN DAS ELEKTRISCHE HEIZELEMENT VON DER STROMVERSORGUNG GETRENNT IST. Reinigung der Glasscheibe Im Laufe der Zeit kann die Glasscheibe an der Vorderseite schmutzig oder staubig werden. Staub kann durch Abwischen der Glasscheibe mit einem sauberen und fusselfreien Tuch oder Papiertuch entfernt werden. -
Seite 16: Technische Daten (Detailliert)
Technische Daten (detailliert): Merkmal (Ausprägung Andere Steuerungsoptionen Art des Wärmespeichers, für elektr. Fest instal ierte Speicherheizungen RaumtemperaturregelungmitAnwesenheitssensorik Nein Raumtemperaturregelung mit Fenstererkennung Manuelle Steuerung, mit integr. Thermostat nicht anwendbar Manuelle Steuerung, mit Rückmeldung aus Raum- Mit Abstandsregelung Nein nicht anwendbar oder Außentemperatur Elektronische Steuerung,mit Rückmeldung aus Mit automa scher Betriebssteuerung Nein... -
Seite 17: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir - ARTE Living GmbH, Boschring 13, 91161 Hilpoltstein, Deutschland - dass dieses Gerät aufgrund dessen Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Eine Modifikation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung.
