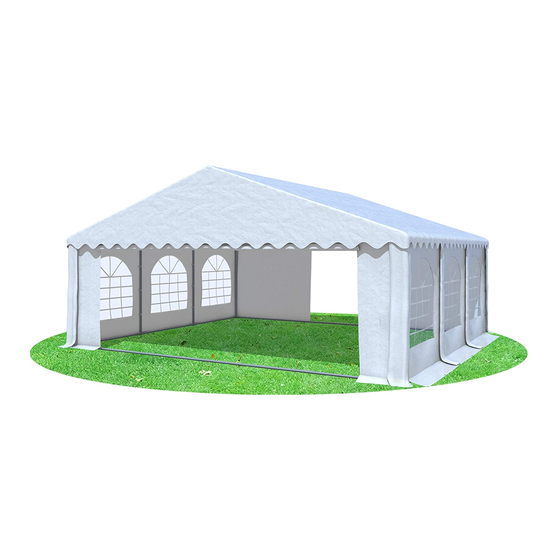

Giant Pro
6m Series PVC
6x6m/6x8m/6x10m/6x12m
3x2 Meter
PE PVC
Aufbauanleitung
Assembly instruction
Notice de montage
Bitte lesen Sie sich die Warn- und
Aufbauhinweise vor Aufbau des
Zeltes sorgfältig durch
Bitte beachten Sie die Pflegehinweise
damit Sie lange Freude an Ihrem Zelt
haben
Please read the assembly instructions
and warnings carefully before setting
up the tent.
Please follow the care instructions so
you enjoy your tent for a long time.
Veuillez lire attentivement toutes les
consignes de montage et les
avertissements avant de monter la
tente
Veuillez respecter les consignes
d'entretien pour pouvoir vous servir
de votre tente pendant longtemps
1
Deutsch
1
English
10
France
18
Hergestellt für:
Stabilepartyzelte
Andy Kaiser
Wandersmannstr.
60a665205 Wiesbaden
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Stabilezelte Giant Pro 6m Serie
Inhaltszusammenfassung für Stabilezelte Giant Pro 6m Serie
- Seite 1 Giant Pro 6m Series PVC 6x6m/6x8m/6x10m/6x12m Aufbauanleitung Assembly instruction Notice de montage 3x2 Meter Bitte lesen Sie sich die Warn- und Deutsch Aufbauhinweise vor Aufbau des Zeltes sorgfältig durch PE PVC Bitte beachten Sie die Pflegehinweise damit Sie lange Freude an Ihrem Zelt English haben Please read the assembly instructions...
- Seite 2 UFBAUANLEITUNG UND ARNHINWEISE !!!!! Bitte lesen Sie sich dieses Beiblatt aufmerksam durch !!!! Wichtig, für spätere Bezugnahme aufbewahren Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben und für das von Ihnen uns entgegen gebrachte Vertrauen.
- Seite 3 FLEGEHINWEISE !!!!! Bitte lesen Sie sich dieses Beiblatt aufmerksam durch !!!! Wichtig, für spätere Bezugnahme aufbewahren Beachten Sie bitte, dass an den Nähten des Pavillons eine Perforation entsteht – bedingt durch das Vernähen der Dachteile. Dieses führt dazu, dass Wassertropfen an den Nahtstellen durchdringen können.
- Seite 4 Menge Menge Menge Menge Bezeichnung Teileliste 6x6m 6x8m 6x10m 6x12m Φ 50x1430mm Stange Φ 38x1925mm Stange Φ 25x1470mm Stange Φ 25x500mm Stütze Φ 50x1888mm (2488mm）Stange Φ 38x1915mm Stange (7) 110°3 Wege Verbinder (8) 140°3 Verbinder (9) 140°4 Verbinder (10) 110°4 Verbinder (11)Kreuz 4 Verbinder (12)“T”...
-
Seite 5: Vor Dem Aufbau
(17) Seitenteile (18) Giebelteile (19) Abspannseil (20) Spiral Erdhaken (21) Stangen Erdhaken (22) Planen Erdhaken (23) Spanngummis kurz (24) Spanngummis lang (25) M6x10mm Schraube (26) M6x30mm Schraube （27）Flügelmutter （28）Imbus （29）Haken OR DEM UFBAU Halten Sie Kinder während des Aufbaus fern. Diese können sich an Kleinteilen verschlucken oder es droht durch die Plastikverpackungen Erstickungsgefahr. - Seite 6 CHRITT Legen Sie sämtliche Stangen und Verbindungselemente gemäß Zeichnung auf dem Boden aus...
- Seite 7 CHRITT Stecken Sie die Dachkonstruktion des Zeltes wie abgebildet zusammen. Fixieren Sie alles mit den beigelegten Schrauben. Stellen Sie sich das alle Verbinder eingerastet und fixiert sind. CHRITT Heben Sie nun die Dachkonstruktion an einer Seite an und befestigen Sie die Standfußstangen No 5. Je Standfußstange sollte eine Person anheben.
- Seite 8 CHRITT Nun befestigen Sie an den Standfußstangen den Grundrahmen. Nutzen Sie hierfür die Füße (13,14,15,) sowie die Stangen (2,6). Mit den Stangenerdhaken können Sie nun das Gestänge am Boden befestigen. Die Haken nutzen Sie um die Seiten der Dachplane am unteren Teil der Standfußstangen zu sichern. CHRITT...
- Seite 9 Befestigen Sie abschließen die Seitenteile mit den langen Spanngummis und Planenerdhaken. Für die. Giebelteil nutzen Sie die kurzen Spanngummis. Fixieren nun ebenfalls das Zeltgestänge mit den Abspannseilen.Abschließend spannen Sie die Seiten- und Giebelwände mit den Planen Erdhaken am Boden ab. SSEMBLY INSTRUCTIONS AND WARNINGS...
-
Seite 10: Care Instructions
!!!!! Please read this leaflet carefully!! Important to keep for future reference Dear Customer, Thank you for choosing our product, as well as for the confidence you have placed in us. We recommend observing these instructions carefully so that you may enjoy your pavilion for a long time. - Seite 11 Quantity Quantity Quantity Quantity Parts Drawing 6x6m 6x8m 6x10m 6x12m !!!!! Please read this leaflet carefully!! Important to keep for future reference Dear Customer, Thank you for choosing our product, as well as for the confidence you have placed in us. We recommend observing these instructions carefully so that you may enjoy your pavilion for a long time.
- Seite 12 (1) Φ50x1430mm Pipe (2) Φ38x1925mm Pipe (3) Φ25x1470mm Brace (4) Φ25x500mm Brace (5) Φ50x1888mm （2488mm） Pipe (6) Φ38x1915mm Pipe (7) 110° 3 Way Connector (8) 140° 3 Way Connector (9) 140° 4 Way Connector (10) 110° 4 Way Connector (11)Cross 4 Connector (12)“T”...
- Seite 13 (17) Sidewall (18) End wall (19)Guy Rope (20) Spiral peg (21)Thick peg ø6X180mm (22) Thin peg ø4X180mm (23) Bungee short (24) Bungee long (25)M6x10mm Screw (26) M6x30mm Screw (27) Wing nut (28) Imbus (29)Hook RIOR TO ASSEMBLY Keep children away during assembly. They can choke on plastic parts and there is the risk of suffocation by the plastic packaging.
- Seite 14 Select a flat surface for the tent. Unpack the boxes and check it all listed parts are included.Place all joints (7,8, 9, 10, 11 and 12), related pipes (1, 2 ) on the ground as shown.
- Seite 15 Assemble the roof frame. Use the screws (25) to firmly attach the parts. Make sure that all parts are fixed well and secured. Attach the reinforcement braces (3,4) using the screws (25,26) and wing nut (27). Lift up the roof construction on one side. Assemble the poles (5) to the connectors. Put the roof cover (16) onto the frame and use the long bungees (24) to fasten it.
- Seite 16 Now lift up the other side of the frame and assemble the remaining poles (5). Fix all set of ground bars (2,6) and the connectors (13;14;15) to finish the tent framework as below drawing. Use the thick ground pegs (21) to fasten all feet to the ground. Attach the side covers to the pipes (5) using hooks (29).
- Seite 17 STEP Spread the sidewalls and end walls , and attach the side walls to the frame using the long bungees(24). Attach the end walls directly to the roof by using the short bungees (23).Use the thin ground pegs (22) to fasten the end walls and side walls to the ground.
- Seite 18 ANUEL DE MONTAGE ET AVERTISSEMENTS !!!!! S'il vous plaît lisez attentivement cette notice ! Important : gardez-la pour une utilisation future ! Chère cliente, cher client, Merci d'avoir choisi un de nos produits et merci pour la confiance que vous avez placée en nous. Afin que vous puissiez profiter de votre pavillon pendant une longue période, nous vous recommandons d'observer les indications suivantes.
-
Seite 19: Conseils D'entretien
ONSEILS D ENTRETIEN !!!!! S'il vous plaît lisez attentivement cette notice ! Important : gardez-la pour une utilisation future ! Chère cliente, cher client, Merci d'avoir choisi un de nos produits et merci pour la confiance que vous avez placée en nous. Afin que vous puissiez profiter de votre pavillon pendant une longue période, nous vous recommandons d'observer les indications suivantes. -
