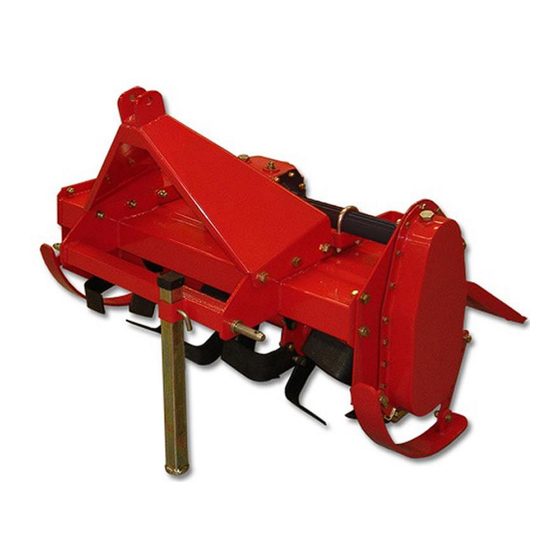

BODENFRÄSE/HECKFRÄSE
125 / 150 / 180 CM
BF 125 / 150 / 180
ARTIKEL-NR. 67810 / 67811 / 67812
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 01.06.2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema BF 125
Inhaltszusammenfassung für Dema BF 125
- Seite 1 BF 125 / 150 / 180 ARTIKEL-NR. 67810 / 67811 / 67812 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 01.06.2017...
-
Seite 2: Inhaltsverzeichnis
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................5 5 WARTUNG ............................5 5-1 Ölwechsel ................................. -
Seite 3: Sicherheitshinweise
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Piktogrammerläuterung
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Beachten Sie die allgemeine Anschnallpflicht im Straßenverkehr! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern. -
Seite 5: Montage & Aufbau
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! Halten Sie Körperteile während des Betriebes vom Gerät fern! MONTAGE & AUFBAU ... -
Seite 6: Ölwechsel
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 ÖLWECHSEL WICHTIG: Die Maschine wird in der Regel ohne Öl im Getriebekasten bzw. ohne Fett an den Schmiernippeln / -Schmierpunkten ausgeliefert. Daher ist es unerlässlich die Maschine vor der Inbetriebnahme mit Öl zu befüllen bzw. -
Seite 7: Entsorgung
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 8: Explosionszeichnungen
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 EXPLOSIONSZEICHNUNGEN BODENFRÄSE KOMPLETT SEITE 8 VON 12... -
Seite 9: Getriebeeinheit
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 GETRIEBEEINHEIT SEITE 9 VON 12... -
Seite 10: Teilelisten
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 TEILELISTEN MASCHINE KOMPLETT CODE BEZEICHNUNG 1G-180.01.001 Getriebeeinheit kpl. 1G150.04-03 Oberes Zahnrad 1G150.04-02-1 Mittleres Zahnrad 1G150.04-01 Unteres Zahnrad 1G-150.01.102 Große Gummidichtung 1G-150.01.012-1 Getriebeabdeckung 1G-150.01.131 Sechskantmutter M30X1.5 GB858-30... -
Seite 11: Getriebeeinheit
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 GB5783-M14X45 Bolzenschraube GB97.1-12 Unterlegscheibe GB91-3X28 Splint 1G-180.00.105 Welle für hinteres Schild 1G-180-012-2 Hinteres Schild 1G-150.00.147 Sechskant Stahlgriffwelle ZL-25.104 Großer Federstecker DIN985-M12 Sicherungsmutter dünn 1G-150.00.145 Einstellplatte GB97.1-22 Unterlegscheibe 1G-150.00.149A... -
Seite 12: Ce-Konformitätserklärung
67810 / 67811 / 67812 – BF 125 / BF 150 / BF 180 CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den...
