Gen3 AutoSIR2+ Handbuch&Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AutoSIR2+
HANDBUCH &
BETRIEBSANLEITUNG
HERAUSGEGEBEN: 13.11.2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gen3 AutoSIR2+

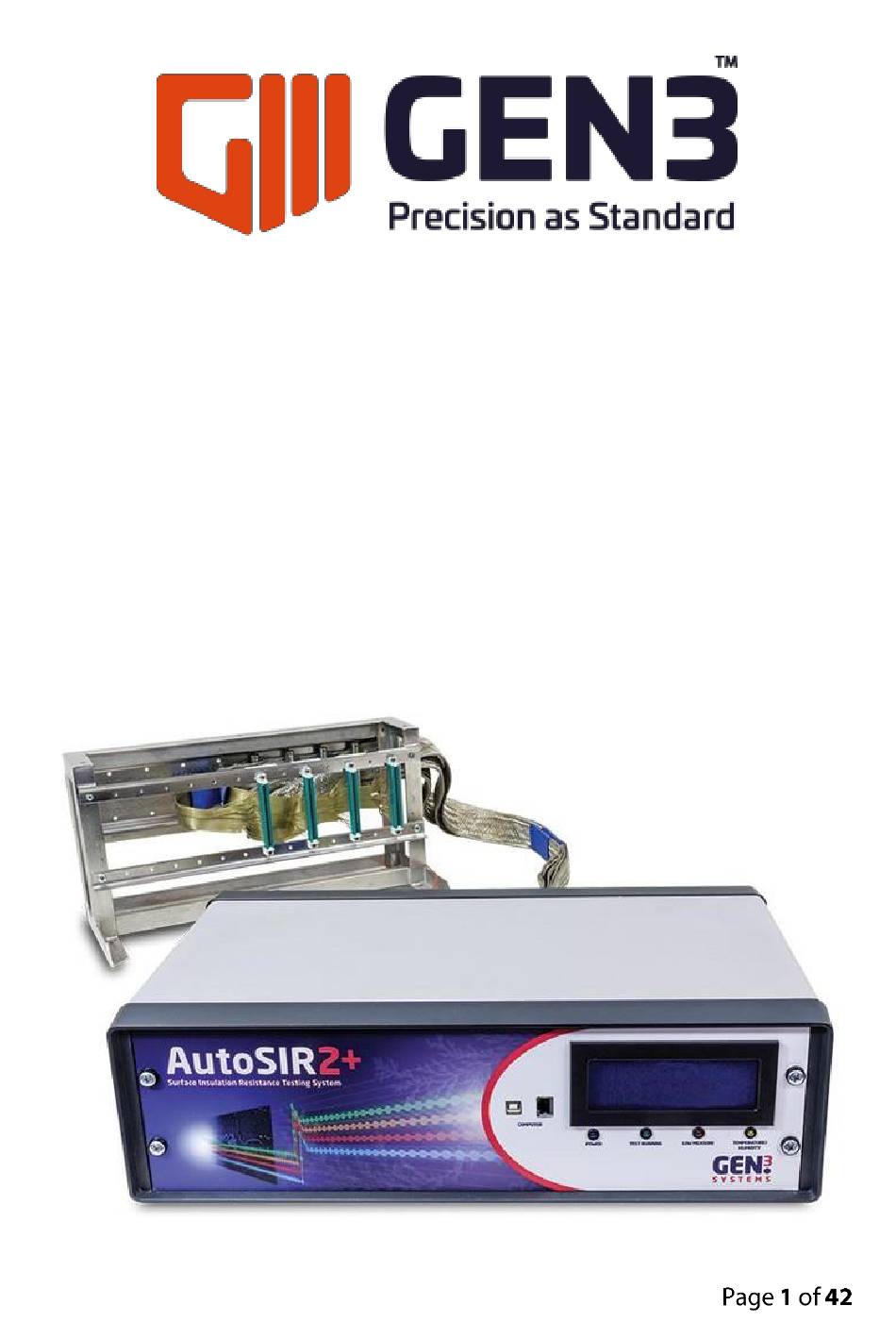

  • Seite 1 AutoSIR2+ HANDBUCH & BETRIEBSANLEITUNG HERAUSGEGEBEN: 13.11.2019...
  • Seite 2 Seiten 30 & 31 5.17 Screenshot- & Druckfunktion Seiten 32 & 33 Seiten 34 — 36 5.18 Exportfunktionen 5.19 Laden und Bearbeitung der .Gen3-Datei Seite 37 5.20 Zurücksetzen der Einstellungen Seite 38 Anschlüsse Verkabelung für direkte Festverdrahtung zwischen Seite 39 AutoSIR2+ und Prüflingen...
  • Seite 3 High Voltage Testing...

  • Seite 4: Gewährleistung

    Im Falle von Schwierigkeiten werden Nutzer gebeten, Gen3 direkt unter Angabe der Seriennummer des Systems zu kontaktieren. Gen3 oder ein ernannter Verkäufer repariert oder ersetzt – nach eigenem Ermessen – einen Teil des Produkts oder das gesamte Produkt, um so eine zufriedenstellende Leistung des Systems, abhängig von dessen Alter und Gebrauch sicherzustellen.
  • Seite 5 Öffnen auf äußere Schäden, die während des Transports aufgetreten sein können. Ist die Kiste ernsthaft beschädigt, sollten Sie sich unverzüglich mit dem Spediteur in Verbindung setzen. Gen3 verwendet „Tip n’TeII“ und andere ähnliche Geräte, die zeigen sollen, wenn das Paket nicht ordnungsgemäß transportiert wurde. Wenn es Beweise für eine falsche Handhabung bzw. Anzeigen dieser Geräte gibt, müssen Sie Gen3 umgehend benachrichtigen.
  • Seite 6 Packliste Vergewissern Sie sich bitte, dass alle folgenden Positionen vorhanden sind: Packliste Beschreibung Pos. # Gerät AutoSIR2+, ausgestattet mit der geforderten Anzahl an Messplatinen IEC-Netzkabel Sicherheits-Verriegelungsstecker USB-Kabel Temperatur-/Feuchtigkeitssonde Verkabelung: Optional Halogenfreie Messkabel (1 pro Messplatine) Testrack AutoSIR2+ mit vormontierten Kabeln Rotes Bias-Kabel Bias-Stromversorgung, rote Stecker (4x) Bias-Stromversorgung, schwarzer Stecker (1x)

  • Seite 7: Rechneranforderungen

    Betriebsumgebung AutoSIR2+ Präzisions-Messgerät darf demzufolge keinen rauen Umgebungsbedingungen (z.B. Hitze, Kälte, Öl oder Feuchtigkeit) ausgesetzt werden. Das System ist für die genaue Messung von Kriechströmen über den Leiterbahnen und die Berechnung von Widerständen ausgelegt; deshalb sollte das Gerät nicht in der Nähe von elektromagnetischen Störfeldern (EMI) installiert werden.

  • Seite 8: Installation

    Betriebssystem: Windows© 10. Hinweis: Die Instrumenten-Software ist rückwärtskompatibel bis zu Windows 7 Sicherheit Der Gen3 AutoSIR2+ erfüllt die zutreffenden Anforderungen, die in der Europäischen Niederspannungsrichtlinie (NSR) 2014/35/EU definiert sind. Das Gerät ist nur für den Gebrauch in geschlossenen Räumen geeignet.

  • Seite 9: Hardware-Installation

    Sie das Netzkabel mit dem Netzanschluss verbinden. 4.3.1 Sicherheitsverriegelung Gen3 empfiehlt eine Sicherheitsverriegelung zwischen dem AutoSIR2+ und der Testkammer, damit der gesamte Testbetrieb unterbrochen und gestoppt wird, wenn die Tür der Kammer während eines Tests geöffnet wird.

  • Seite 10: Technische Hilfe

    Ablauf detailliert beschreiben können. Außerdem sollten Sie sich die Seriennummer des Gerätes notieren. 4.5 Haftungsbeschränkung Gen3 geht davon aus, dass die Informationen in diesem Handbuch korrekt sind und behält sich das Recht auf Änderungen der Spezifikationen und Informationen ohne vorherige Ankündigung vor. Gen3 ist nicht haftbar für unbeabsichtigte Fehler.
  • Seite 11 5 SOFTWARE AutoSIR2+ 5.1 Software-Installation Öffnen Sie den Ordner „AutoSIR2+“ auf dem mitgelieferten USB-Stick und öffnen Sie die .exe-Datei, um die Software-Installation zu starten. Wählen Sie am ersten Bildschirm den gewünschten Dateipfad zur Installation und klicken Sie auf Next (Weiter). Abb.
  • Seite 12 Nach erfolgreicher Installation erscheint der Abschlussbildschirm; klicken Sie dort auf Finish (Abschließen). Abb. 3 5.2 Sprachauswahl Wenn Sie die AutoSIR2+-Software das erste Mal öffnen, erscheint ein Bildschirm zur Sprachauswahl; nach der entsprechenden Auswahl öffnet sich die Software. Hinweis: Wenn die Sprache einmal ausgewählt wurde, erscheint dieser Bildschirm erst wieder, nachdem ein harter Reset durchgeführt wurde.
  • Seite 13 Informationen zur Software Zur Bestätigung der AutoSIR2+-Software-Version, die der Nutzer verwendet, wählen Sie das Gen3-Logo in der oberen rechten Ecke der Benutzeroberfläche. Wählen Sie das Gen3-Logo Abb. 5 Dadurch öffnet sich das folgende Fenster, welches die Version der installierten Software enthält; es enthält auch einen Link zur Gen3-Webseite.
  • Seite 14 5.4 Handbuch Das AutoSIR2+-Handbuch ist auf dem mitgelieferten USB-Stick als PDF enthalten; Sie können das Handbuch alternativ jedoch auch innerhalb der Software als PDF öffnen. Klicken Sie dazu einfach auf das „Fragezeichen“-Icon in der rechten oberen Ecke der Software. Wählen Sie das Fragezeichen, um das Handbuch zu öffnen Abb.

  • Seite 15: Kommunikationseinstellung

    5.5 Kommunikationseinstellung Wählen Sie nach Öffnen der AutoSIR2+-Software das „Einstellungszahnrad“ in der rechten oberen Ecke der Software, um in das Einstellungsfenster zu gelangen. Auswahl des Einstellungszahnrads Abb. 9 Dadurch wird dann das Einstellungsfenster geöffnet. An diesem Punkt muss der Nutzer den Kommunikationsport auswählen, an den der AutoSIR2+ angeschlossen ist (dieser erscheint automatisch im Drop-Down-Menü), sowie die Maschinenart, entweder 64, 128 oder 256.

  • Seite 16: Auswahl Des X-Achsen-Formats

    5.6 Auswahl des X-Achsen-Formats In diesem Setup-Schritt kann das vom Nutzer gewünschte Format für die X-Achse im Graphen ausgewählt werden; dem Nutzer stehen für die Achse 3 Optionen zur Verfügung: - 1. Anzahl Messungen 2. Zeit in Minuten 3. Zeit in Stunden Abb.
  • Seite 17 Nachfolgend ein Beispiel eines Graphs, bei dem "Minuten“ als X-Achse eingestellt wurde, dieser Test zeigt 1-minütige Intervalle für 10 Messungen. . 13 Nachfolgend ein Beispiel eines Graphs, bei dem „Stunden“ als X-Achse eingestellt wurde. Abb. 14 Seite 17 von 42...
  • Seite 18 5.7 Ausgabewert & Alarme bei niedriger Messung In diesem Setup-Schritt können Sie das nötige Format des Ausgabewerts sowie die Alarmgrenze bei niedriger Widerstandsmessung einstellen; bei Auswahl von Log10-Widerstand muss die niedrige Messung mithilfe der Log-Skala eingestellt werden. Hinweis: Jedes Messprotokoll, das unter diese Grenze fällt, wird in das Alarmprotokoll aufgenommen. Bei Auswahl von Log10-Widerstand wird die Alarmgrenze mithilfe der Log10-Skala eingestellt.

  • Seite 19: Einstellung Der Temperatur- & Feuchtigkeitsgrenze

    5.8 Einstellung der Temperatur- & Feuchtigkeitsgrenze In diesem Setup-Schritt müssen die Minimum- und Maximum-Alarmgrenzen eingestellt werden, falls eine Temperatur-/Feuchtigkeitssonde benötigt wird. Hinweis: Jede T-/F-Messung, die außerhalb der gewünschten Bereiche liegt, wird in das Alarmprotokoll aufgenommen. Setzen Sie das Häkchen, um den Temperatur- /Feuchtigkeitssensor zu aktivieren Stellen Sie die Minimum- und Maximum- Alarmgrenzen für T/F ein...

  • Seite 20: Benennung & Auswahl Von Platine/Kanal

    5.9 Benennung & Auswahl von Platine/Kanal Der Nutzer kann die Platine und Kanäle umbenennen; der Nutzer kann außerdem die Überwachung gewünschter Platinen und Kanäle deaktivieren. Wählen Sie im Einstellungsfenster „Platinen & Kanäle“, um zum Fenster mit den Platinen- und Kanaleinstellungen zu wechseln. Aktivieren bzw.
  • Seite 21 5.10 Standard-Maßprüfung Sobald alle Kommunikations- und Platineneinstellungen aus den Punkten 5.5 bis 5.9 vorgenommen wurden, klicken Sie auf OK. Dies bringt den Nutzer zurück zur Hauptbenutzeroberfläche. Beachten Sie, dass sich der Text ab jetzt geändert hat zu „Verbunden mit COM“; dies weist darauf hin, dass die Software mit den gewählten Einstellungen erfolgreich mit dem AutoSIR2+-System verbunden wurde.
  • Seite 22 Hinweis: Bei Auswahl von Ext1 oder Ext 2 als Bias-Spannung der Messung oder Bias-Spannung der Konditionierung werden versteckte Optionen aktiviert, bei denen der Nutzer manuell die externe Spannung eingeben muss, die verwendet wird. Siehe unten: Geben Sie die notwendigen externen Spannungen je nach Bedarf ein Abb.

  • Seite 23: Erweiterte Maßprüfung

    5.11 Erweiterte Maßprüfung Wenn erweiterte Testbedingungen nötig sind, wählen Sie „Erweitert“ Wählen Sie Erweitert Abb. 22 Dies zeigt ein verstecktes Menü, in dem die folgenden zusätzlichen Optionen eingestellt oder angepasst werden können: - Bias-Spannung der Messung nach einer eingestellten Anzahl an Messungen umschalten. Anpassen, je nachdem welche Platinen eine unterschiedliche Bias-Spannung für Messung und Konditionierung haben (siehe nachfolgendes Beispiel) Abb.
  • Seite 24 Wenn der Nutzer eine Änderung der Bias-Spannung für die Messung nach einer bestimmten Anzahl an Zyklen einstellt, dann erscheinen zusätzliche Drop-Down-Menüs; im Bias, Messung kann dann die gewünschte Spannung ausgewählt werden, auf die der Wert geändert werden soll. Geben Sie die Anzahl der Messungen ein, nach die Spannung geändert werden soll Wählen Sie die Spannung, auf die der Wert nach der eingestellten Anzahl an Messungen geändert werden soll, aus dem Drop-Down-Menü...

  • Seite 25: Anzeige Test Läuft

    5.12 Anzeige Test läuft Sobald ein Test gestartet wurde, erscheint unten am Bildschirm ein Balken „Test läuft“; dieser Balken bleibt während der Dauer des Tests aktiv und verschwindet, sobald der Test abgeschlossen ist. Abb. 25 Wenn ein Test unter Verwendung einer externen Spannung von mehr als 300 V gestartet wurde, erscheint unten am Bildschirm ein Balken „Hochspannungstest läuft“;...

  • Seite 26: Live-Benutzeroberfläche

    5.13 Live-Benutzeroberfläche Sobald ein Test gestartet wurde, sind die Optionen „Einstellungszahnrad“, „Start“ und „Export“ inaktiv. Abgesehen von diesen Optionen kann der Nutzer die Software jedoch frei verwenden, z.B.: Kommunikations-Testprotokoll Alarmprotokoll niedrige Messung (siehe Abschnitt 5.16) Timer, Messung Live-Daten (siehe Abschnitt 5.17) Auswahl der Temperatur- und Feuchtigkeits-/Platinenkurve (siehe Abschnitt 5.18) Ausgewählte Grafik über Zeit/Probennummer (siehe Abschnitt 5.19) Index der Graph-Kanal-Ansicht...

  • Seite 27: Protokoll Für Niedrige Messungen

    5.14 Protokoll für niedrige Messungen Wie bereits vorher erläutert kann im Einstellungsfenster eine Alarmgrenze eingestellt werden; folglich wird jede Messung, die durchgeführt wird und unter die Alarmgrenze fällt, in das Alarmprotokoll aufgenommen. Sie können jederzeit auf das Alarmprotokoll zugreifen; wählen Sie dazu „Alarme“ in der Symbolleiste.

  • Seite 28: Kurve Der Live-Daten

    5.15 Kurve der Live-Daten Die Kurve mit Live-Daten wird nach jedem Messzyklus aktualisiert und es werden automatisch die aktuellen Messdaten angezeigt. Der Nutzer kann zu den früheren Messdaten „zurückblättern“; halten Sie dazu Strg gedrückt und bewegen Sie die Maus über den Namen des Graphs. Halten Sie Strg gedrückt + blättern Sie durch Messungen Abb.
  • Seite 29 Der Nutzer kann den Mauszeiger auch über einen bestimmten Kanal bewegen, um den Platinen- und Kanalnamen angezeigt zu bekommen; es werden außerdem der Wert der Messung entweder in Log- Widerstand oder Widerstand in MΩ angezeigt. Ausgabewert Log10-Widerstand Test abgeschlossen Abbildung 32 Ausgabewert Widerstand MΩ...
  • Seite 30 5.16 Anpassbarer Ergebnisgraph Der anpassbare Ergebnisgraph unter der Abbildung mit den Live-Daten bietet verschiedene Datenoptionen. Links unten in der Benutzeroberfläche stehen Daten für Temperatur und Feuchtigkeit und jede Messplatine zur Verfügung. Um zwischen Graphen hin- und her zuschalten, wählen Sie einfach einen verfügbaren Graphen unten links in der Benutzeroberfläche aus, um den gewählten Graph anzuzeigen.
  • Seite 31 Für die einzelnen Platinengrafiken gibt es dieselben Zoom-Funktionen wie in Abschnitt 5.17 erklärt; für die individuellen Grafiken gibt es außerdem die Möglichkeit, die Ansicht der gewünschten Kanäle ein- und auszuschalten; klicken Sie dazu im Index auf der rechten Seite der Grafik auf den gewünschten Kanal.
  • Seite 32 5.17 Screenshot- & Druckfunktion Screenshot-Funktion Während eines Tests oder wenn ein Test erneut geladen wurde (5.19), kann der Nutzer eine der beiden Ergebnisgrafiken als JPEG-Datei an einem gewünschten Speicherort speichern. Führen Sie dazu einen Rechtsklick auf eine beliebige Stelle der Grafik aus und wählen Sie „Speichern“. Rechtsklick, dann „Speichern“...
  • Seite 33 Druckfunktion Während eines Tests oder wenn ein Test erneut geladen wurde (5.19), kann der Nutzer eine der beiden Ergebnisgrafiken direkt ausdrucken. Führen Sie dazu einen Rechtsklick auf eine beliebige Stelle der Grafik aus und wählen Sie „Drucken“. Rechtsklick, dann „Drucken“ wählen Abb.
  • Seite 34 5.18 Exportfunktionen Sobald der Test abgeschlossen ist, können die folgenden Exportfunktionen ausgeführt werden: Export des Alarmprotokolls Um die Alarme aufgrund niedriger Messung zu exportieren, öffnen Sie die Option „Export“ in der Symbolleiste und wählen Sie dann Alarme, um das Protokoll als .csv-Datei zu exportieren. Abb.
  • Seite 35 Export des Berichts Um die Funktion „Bericht“ zu exportieren, wählen Sie die Option „Export“ aus der Symbolleiste und wählen Sie dann Bericht. Abb. 45 Dies öffnet die Ergebnisse in einem Berichtsformat mit Testinformationen auf der ersten Seite gefolgt von allen verfügbaren Ergebnisgrafiken der Platinen, die für den Test ausgewählt wurden. Wählen Sie hier speichern, um den Ergebnisbericht am gewünschten Datei-Speicherpfad des Nutzers zu speichern.
  • Seite 36 Tabellen exportieren Um alle Ergebnisse in eine Excel-Tabelle zu exportieren, wählen Sie die Option „Export“ aus der Symbolleiste und wählen Sie dann „Neue Tabelle“. Abb. 47 Wenn Sie „Neue Tabelle“ wählen, öffnet sich ein neues Fenster, in dem der Nutzer den Speicherort für den Dateipfad und den Namen der Ergebnis-Excel-Tabelle auswählen muss.
  • Seite 37 In Abschnitt 5.10 wurden ein Dateipfad und ein Name für die Testdatei gewählt; gehen Sie zum Speicherort der Datei und öffnen Sie die . Gen3-Datei. Abb. 50 Dadurch werden die Daten erneut in die AutoSIR2+-Software geladen und sie können dann zur Bearbeitung aller Datenauslesungen, Grafiken und zum Export benötigter Dateien verwendet werden.

  • Seite 38: Zurücksetzen Der Einstellungen

    5.20 Zurücksetzen der Einstellungen Während der Nutzung der AutoSIR2+-Software können die Einstellungen auf die Standard- Werkseinstellungen zurückgesetzt werden. Halten Sie dazu Strg gedrückt und schließen Sie die Software. Halten Sie Strg gedrückt und schließen Sie die Software Halten Sie Strg gedrückt und schließen Sie die Software Schließen Abb.
  • Seite 39 6 ANSCHLÜSSE Die Anschlüsse an die zu prüfenden Muster können auf 2 verschiedene Arten hergestellt werden: Verkabelung für direkte Festverdrahtung zwischen AutoSIR2+ und Prüflingen Maximale Test- und Messspannung: 300V DC Die Anschlüsse erfolgen über ein 34-drahtiges geschirmtes, halogenfreies Flachkabel mit einem 34- drahtigen IDC fliegenden Stecker (blau) an einem Kabelende und abisolierten Drähten am anderen Kabelende.
  • Seite 40 Steuerplatine eingesetzt werden. Jede Steuerplatine hat 16 Messkanäle, die alle an das Testmuster einer separaten Testplatine angeschlossen werden können. Außerdem müssen nicht alle 16 Kanäle einer Steuerplatine eingesetzt werden. Die blauen Stecker müssen an eine der 4/8 blauen Buchsen an der Rückseite des Auto-SIR2+-Moduls passen.

  • Seite 41: Hochspannungsprüfung

    Problemen aufgrund gebrochener Drähte führt und die Verbindungen werden einfach mithilfe eines Coupons für einen Durchgängigkeitstest geprüft. Gen3 stehen ebenfalls mit vorverdrahteten Testracks für verschiedene andere Coupons auf Basis der SIR Testmuster oder - je nach Anforderung - mit kundenspezifischen Racks zur Verfügung.

  • Seite 42: Spezifikation

    7 SPEZIFIKATION Technische Spezifikation AutoSIR2+ Geschwindigkeit Messung/Scannen: Weniger als 30 Sekunden zum Scannen und Messen aller 256 Kanäle Messgeschwindigkeit: Optimiert bei 100ms pro Kanal für das Datenmanagement Messempfindlichkeit: 1pA (= in 4 Stellen) Messspannungsfähigkeit: 500 V Ω mit einer angelegten Spannung von 100 ±2 Vdc Messgenauigkeit: ±...
