Elsner EMP 55 Betriebsanleitung

19 -Zoll- SAT Multischalter für 1 Satelliten
Betriebsanleitung für EMP 5508P-xx | 5516P-xx | 5532-xx
Ausführung -01: Anschlüsse Teilnehmer (beim 5532 vorne + hinten) und Stamm vorne, LNB hinten.

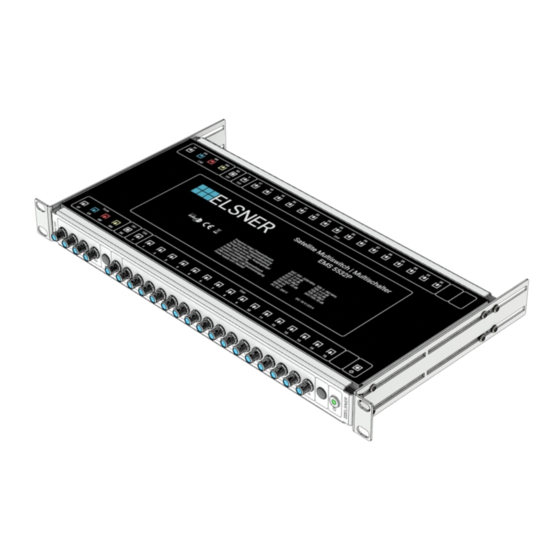

Abbildung EMP 5532-01
Ausführung -05: Mit integriertem 19-Zoll-Netzteil. Anschlüsse Teilnehmer (beim 5532 vorne + hinten)
und Stamm vorne, LNB hinten.
Ausführung -07: Das 19-Zoll-Netzteil ist für den redundanten Betrieb mit zwei Netzteileinschüben
bestückt.
Abbildung EMP 5532-05/07
Beschreibung
Der Multischalter ist in einer Funktionseinheit zusammengebaut und wird auf Funktion geprüft und
betriebsbereit geliefert.
Die Funktionseinheit entspricht der EN60728-11 für die Errichtung und dem Betreiben von Antennen und
Antennenanlagen. Beachten Sie bei der Installation die Erdungsvorschriften EN60065 und EN60728-11
zum Betrieb von Antennen und Antennenanlagen.
Elsner KG, Bergstraße 14, 6835 Zwischenwasser, Austria
TEL +43-660-3005010 WEB: https://elsner.biz MAIL: verkauf@elsner.biz
Abbildung Rückseite EMP 5532-01
Pos: 1-2 n.v. | 3-18 Tln. | 19 TER | 20 DC | 21-24 LNB
Abbildung Vorderseite EMP 5532-01
Pos: 1-6 Stamm | 7-22 Tln. | 23 n.v. | 24 NT-LED
Lieferumfang: Multischalter und Steckernetzteil
Abbildung Rückseite EMP 5532-05
Netzteil: Sektion 1 | Sektion 2 | Sektion 3 | Sektion 4
Abbildung Rückseite EMP 5532-07
Netzteil: Sektion 1 | Sektion 2 | Sektion 3 | Sektion 4
Abbildung Vorderseite EMP 5532-05/07
Pos: 1-6 Stamm | 7-22 Tln. | 23 NT-LED 2 | 24 NT-LED 1
