RUTEC 80207 Bedienungsanleitung

DMX Aktor Pro
Der rutec DMX Aktor Pro wurde entwickelt, um ein- bis fünffarbige LED mit Hilfe von DMX-512 Signalen zu steuern und
zu regulieren. Sie haben die Möglichkeit mit Hilfe der Drucktaster über die 4-stellige 7-Segmenteanzeige und einem
Navigationsmenü, Parameter wie DMX Adresse, Anzahl der regulierbaren Ausgänge (1-5), Auflösung (8/16Bit),
PWM-Frequenz (500 Hz-30 kHz), Dimmkurve/Gammafaktor und das Schalt- und Dimmverhalten der LED-Ausgänge
zu verändern.
Der Aktor verfügt über drei Möglichkeiten, das DMX Signal zu verdrahten: XLR-5, RJ-45 und Schraubkontakte. Darüber
hinaus verfügt der Aktor über einen Stand-Alone Modus und einer RDM Funktion.
Technische Daten:
Artikel Nr. INPUT OUTPUT
5 x 8 A,
80207 12/24 V DC
5 x 96/192 W
Produktabmessungen:
80207
Maße Umgebungstemperatur
165,0 mm x 73,0 mm x
-20 ~ 50° C
38,7 mm
165 mm
151 mm

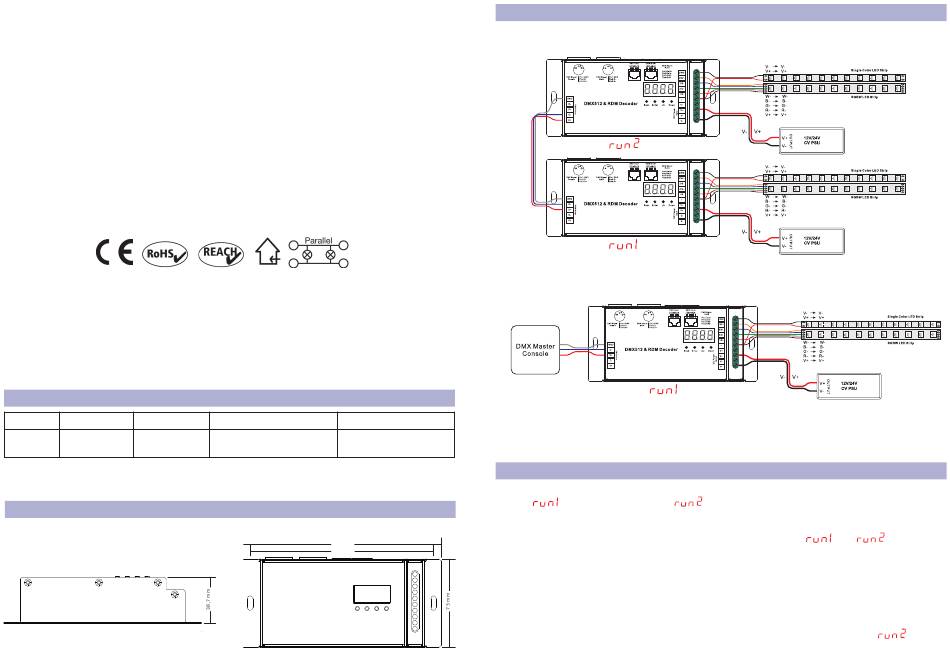

Verdratungsschema
Anschlussschema als DMX Master-Mode:
Anschlussschema als DMX Slave-Mode:
Inbetriebnahme und Konfiguration:
Bevor Sie eine Einstellung am DMX Aktor Pro vornehmen, ist es notwendig den Betriebsmodus zu definieren, ob der
Aktor als (= DMX Slave Mode) oder als
Einstellen des Betriebsmodus „run1" oder „run2":
Um diese Einstellung vorzunehmen, drücken Sie die Taste „Down" bis im Display
und bestätigen Sie den Menüpunkt mit der Taste „Enter". Die Anzeige fängt an zu blinken und kann mit Hilfe der Taster
„Up" und „Down" verändert werden. Bestätigen Sie die Auswahl mit der Taste „Enter" und verlassen das Menü über die
Taste „Back".
Nach dem Umstellen des Betriebsmodus schalten Sie den DMX Aktor Pro spannungsfrei, warten Sie bis die 7-Segment-
anzeige erloschen ist und schalten wieder zu, um den Aktor im neu eingestellten Betriebsmodus zu booten.
Konfigurationen der Paramater im Betriebsmodus „run2" DMX Master (Stand-Alone):
Nach dem Sie den DMX Aktor Pro neu gebootet haben, steht im Display zunächst der Betriebsmodus
stehen durch klicken der Taste „Down" verschiedene Funktionen zur Verfügung:
- 1 -
(= DMX Master Mode (Stand-Alone)) eingesetzt werden soll.
bzw. angezeigt wird
und Ihnen
