Eltako electronics KLD61 Bedienungsanleitung

D
61 100 870 - 1
Konstantstrom-LED-
Dimmschalter
KLD61
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
DC-Konstantstromquelle für LED bis
1000mA bzw. 30 Watt. Stand-by-Verlust
nur 0,1 Watt. Mindesthelligkeit und Dimm -
geschwindigkeit einstellbar. Mit Kinder -
zimmer- und Schlummer schaltung.
Für Einbaumontage.
45mm lang, 55 mm breit, 33 mm tief.
Der nominale Ausgangsstrom kann mit
einem Jumper auf der Leiterplatte einge-
stellt werden:
keine Verbindung: 350mA;
rechtsbündig (Pin 2-3 verbunden):
700mA;
linksbündig (Pin 1-2 verbunden):
1000mA.
Werkseinstellung 700 mA.
Der Eingangsspannungsbereich reicht
von 12V DC bis maximal 36V DC.
Die Eingangs spannung muss über der
Summe der LED-Spannung am Ausgang
gewählt werden, damit die Stromregelung
arbeiten kann. Diese Regeldifferenz muss
mindestens 6 Volt betragen.
Die Gesamtleistung Ausgangsstrom x
Ausgangsspannung darf 30 Watt nicht
überschreiten.
Es wird ein impulsfestes DC-Netzteil
benötigt, welches die erforderliche
Spannung und den erforderlichen Strom
der LED-Lampe(n) liefert.
Universal-Steuerspannung 8..230V UC,
galvanisch getrennt von der Versorgungs-
und Schaltspannung.
Kurze Steuerbefehle schalten ein/aus,
permanente Ansteuerung verändert die
Helligkeit bis dem ma imalen Wert
permanente Ansteuerung verändert die
Helligkeit bis zu dem maximalen Wert.
Eine Unterbrechung der Ansteuerung
ändert die Dimmrichtung.
Die eingestellte Helligkeits stufe bleibt
beim Ausschalten gespeichert (Memory).
Bei einem Stromausfall werden die
Schaltstellung und die Helligkeitsstufe
gespeichert und wird gegebenenfalls bei
Wiederkehr der Versorgungsspannung
eingeschaltet.
Automatische elektronische Überlast -
sicherung und Übertemperatur-Ab schal tung.
Funktions-Drehschalter
Um die gewünschte Position sicher zu
finden, hilft das Aufblitzen der Leucht -
diode, sobald beim Drehen des Dreh -
schalters ein neuer Einstellbereich
erreicht wurde.
Mit dem oberen % -Drehschalter kann
die Mindesthelligkeit (voll abgedimmt)
eingestellt werden.
Mit dem unteren dim speed-Dreh -
schalter kann die Dimmgeschwindigkeit
eingestellt werden.
Kinderzimmerschaltung: Beim Einschalten
mit längerer Taster betätigung wird nach
ca. 1 Sekunde mit kleinster Helligkeit ein-
geschaltet und, solange weiter getastet
wird, langsam hochgedimmt, ohne die
zuletzt gespeicherte Helligkeitsstufe zu
verändern.
Schlummerschaltung: Durch einen
Doppelimpuls wird die Beleuchtung von
der aktuellen Dimmstellung bis zur
Mindesthelligkeit ab gedimmt und aus -
geschaltet. Die max. Dimm zeit von
60 Minuten ist von der aktuellen Dimm -
stel lung und der eingestellten Mindest -
helligkeit abhängig und kann dadurch ent -
sprechend verkürzt werden. Durch kurzes
Tasten kann während des Abdimmvorgangs
jederzeit ausgeschaltet werden.

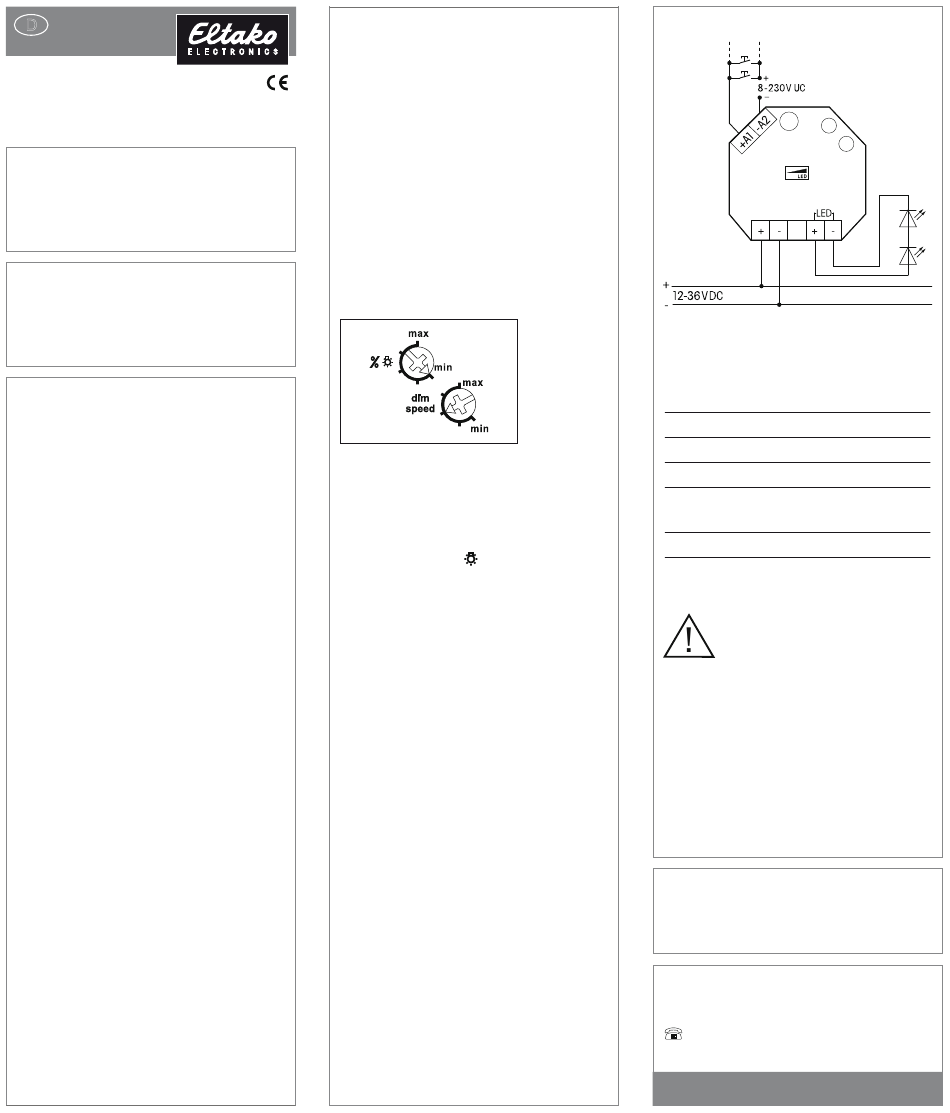

Anschlussbeispiel
Technische Daten
Spannung
Strom 350, 700, 1000mA
Leistung
Temperatur an der +50°C/-20°C
Einbaustelle max./min.
Stand-by-Verlust (Wirkleistung)
Die Zugbügelklemmen der
Anschlüsse müssen geschlossen
sein, also die Schrauben ein -
gedreht, um die Geräte funktion
prüfen zu können. Ab Werk
sind die Klemmen geöffnet.
Zum späteren Gebrauch aufbewahren!
Wir empfehlen hierzu das Gehäuse für
Bedienungsanleitungen GBA14.
Eltako GmbH
D-70736 Fellbach
+49 711 94350000
www.eltako.com
09/2012 Änderungen vorbehalten.
12-36V DC
max. 30W
0,1W
