TIBA 233 Montageanleitung
Türbeschlag
Inhaltszusammenfassung für TIBA 233
-
Seite 3: Wichtige Hinweise
Konstruktionsbedingt ist bei rahmenlosen Duschabtrennungen keine absolute Dichtigkeit erreichbar. Durch die Verwendung der beiliegenden Kunststoff-Dichtprofile wird eine maximale Abdichtung erzielt. Spritzwasser wird in der Kabine zurückgehalten. MONTAGEANLEITUNG Rahmenteil Rahmenteil oben oben System Tiba mit Wandwinkeln Typ 233 U-Kabine mit Pendeltür Flügelteil Flügelteil oben oben Flügelteil Flügelteil... - Seite 4 Außenkante Glas Außenkante Duschwanne Ø 6mm Winkel auf Seitenwand montieren, PVC-Streifen unterlegen, Seitenwand ausrichten,Bohrungen anzeichnen, bohren. Seitenwand an Wand schrauben. Außenkante Glas Außenkante Duschwanne Ø 6mm Winkel auf Fixteil montieren, PVC-Streifen unterlegen, Fixteil ausrichten,Bohrungen anzeichnen, bohren. Fixteil an Wand schrauben. Magnetdichtung aufstecken.
- Seite 5 Außenkante Duschwanne Winkel auf Fixteil vormontieren, PVC-Streifen unterlegen, Fixteil und Seitenwand ausrichten und verschrauben. Haltestange ausrichten und verschrauben.
- Seite 6 oben bündig Ansicht oben von INNEN TÜR M6x14 unten Ansicht von INNEN Flügelteile ausrichten, M6x14 mit Türglas verschrauben. FIXTEIL TÜR FIXTEIL TÜR Rahmenteil unten am Fixteil verschrauben. Tür unten auf das Rahmenteil setzen. Oberes Rahmenteil einhängen, ausrichten, verschrauben. AUSRICHTEN / KORRIGIEREN Schlauchdichtung auf Fixteil stecken.
-
Seite 7: Technische Änderungen Vorbehalten

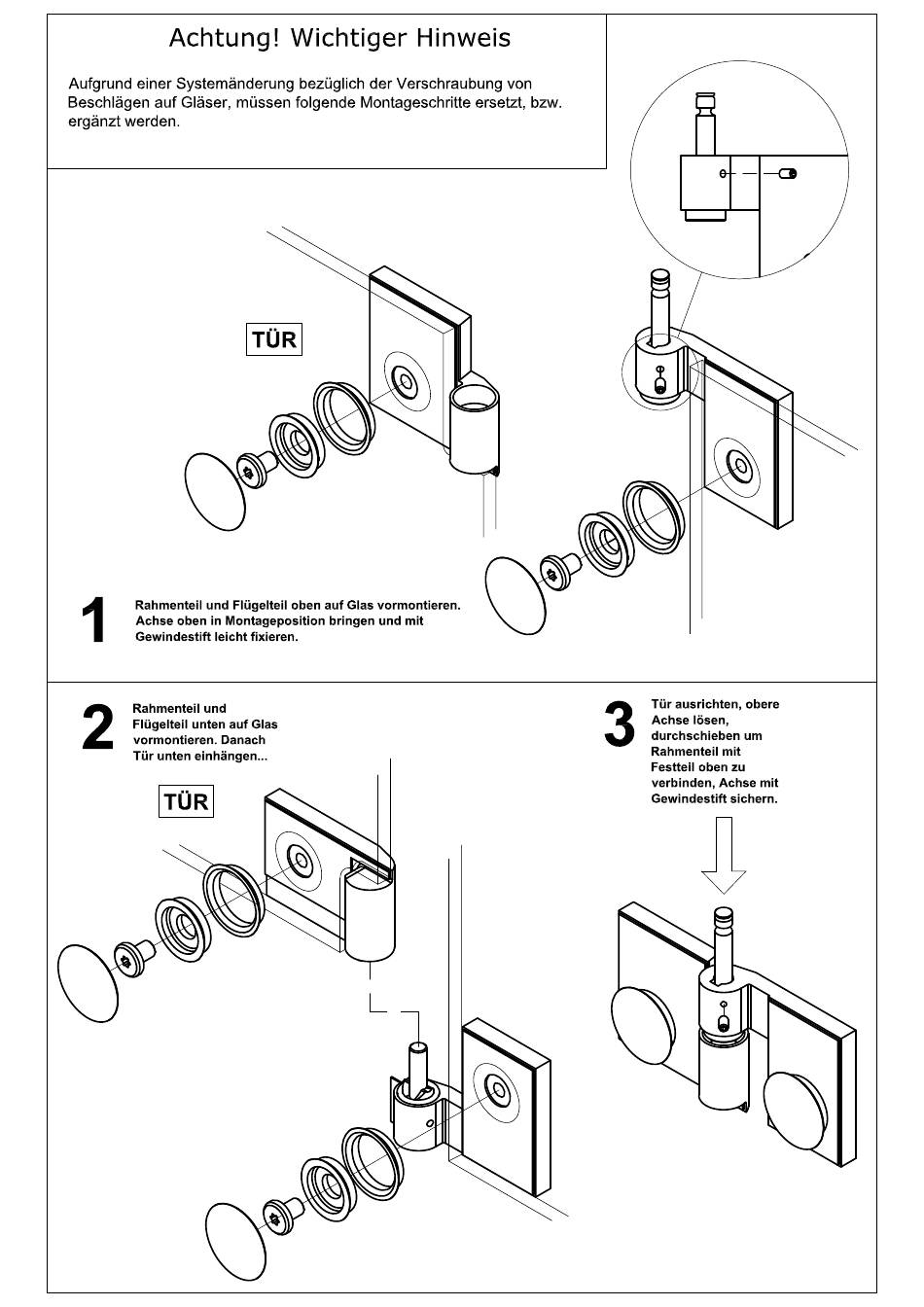

TÜR Türknopf anbringen. Magnetdichtung und Wasserabweiser aufsetzen. Kappen einsetzen. oberes Band außen innen innen Ansicht außen von INNEN aussen innen unteres Band PVC-Streifen kürzen. Glasausschnitte im Türglas, unteres Rahmenteil, Fixteil und beide Seitenwände an Boden und Wand Technische Änderungen vorbehalten! versiegeln.
