Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was
bei der Inbetriebnahme zu beachten ist.

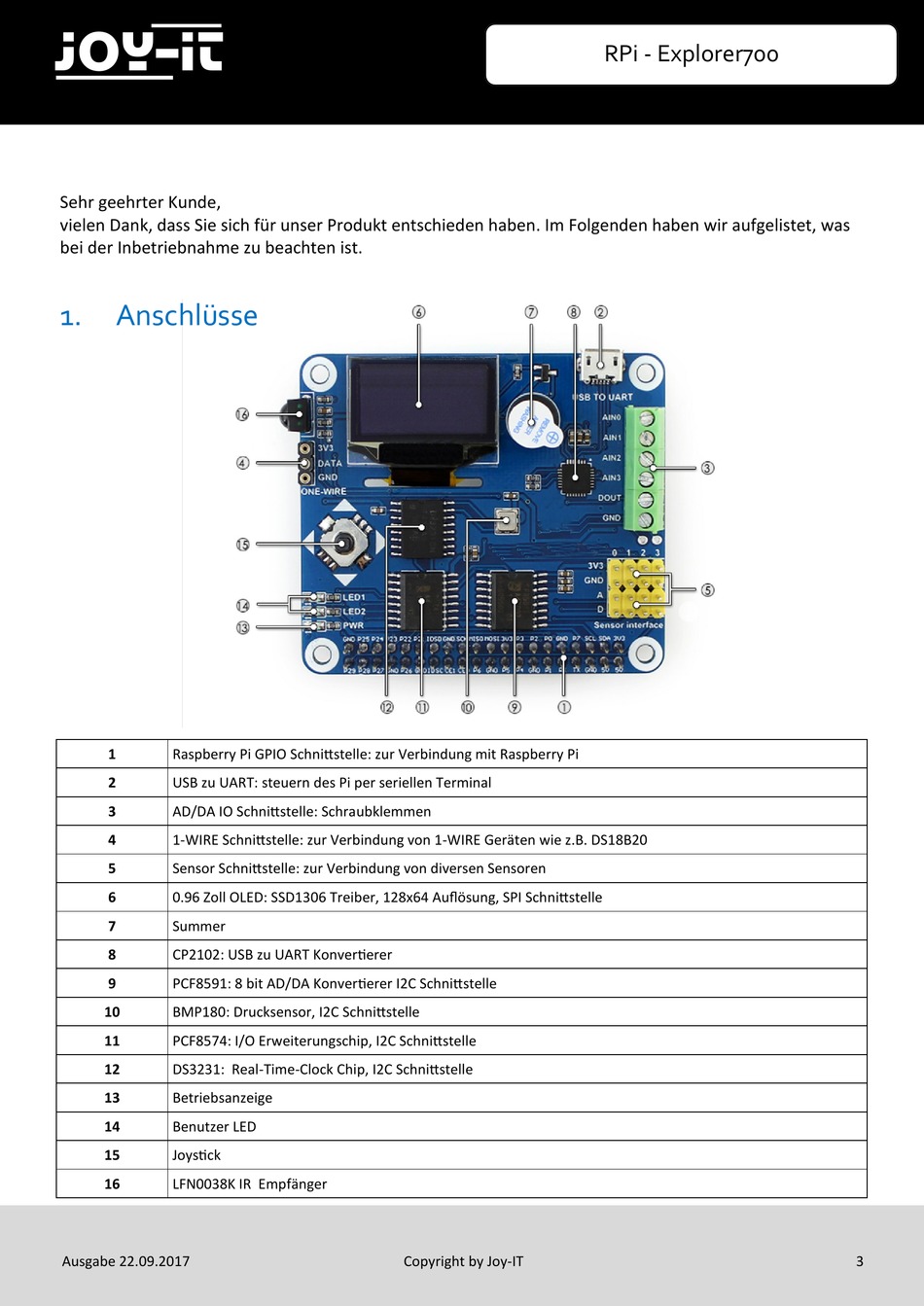

1. Anschlüsse
1 Raspberry Pi GPIO Schnittstelle: zur Verbindung mit Raspberry Pi
2 USB zu UART: steuern des Pi per seriellen Terminal
3 AD/DA IO Schnittstelle: Schraubklemmen
4 1-WIRE Schnittstelle: zur Verbindung von 1-WIRE Geräten wie z.B. DS18B20
5 Sensor Schnittstelle: zur Verbindung von diversen Sensoren
6 0.96 Zoll OLED: SSD1306 Treiber, 128x64 Auflösung, SPI Schnittstelle
7 Summer
8 CP2102: USB zu UART Konvertierer
9 PCF8591: 8 bit AD/DA Konvertierer I2C Schnittstelle
10 BMP180: Drucksensor, I2C Schnittstelle
11 PCF8574: I/O Erweiterungschip, I2C Schnittstelle
12 DS3231: Real-Time-Clock Chip, I2C Schnittstelle
13 Betriebsanzeige
14 Benutzer LED
15 Joystick
16 LFN0038K IR Empfänger
