Verkabelung
Ader Farben
Rot
Schwarz
Grün
Braun
Weiß
Gelb
Achtung:

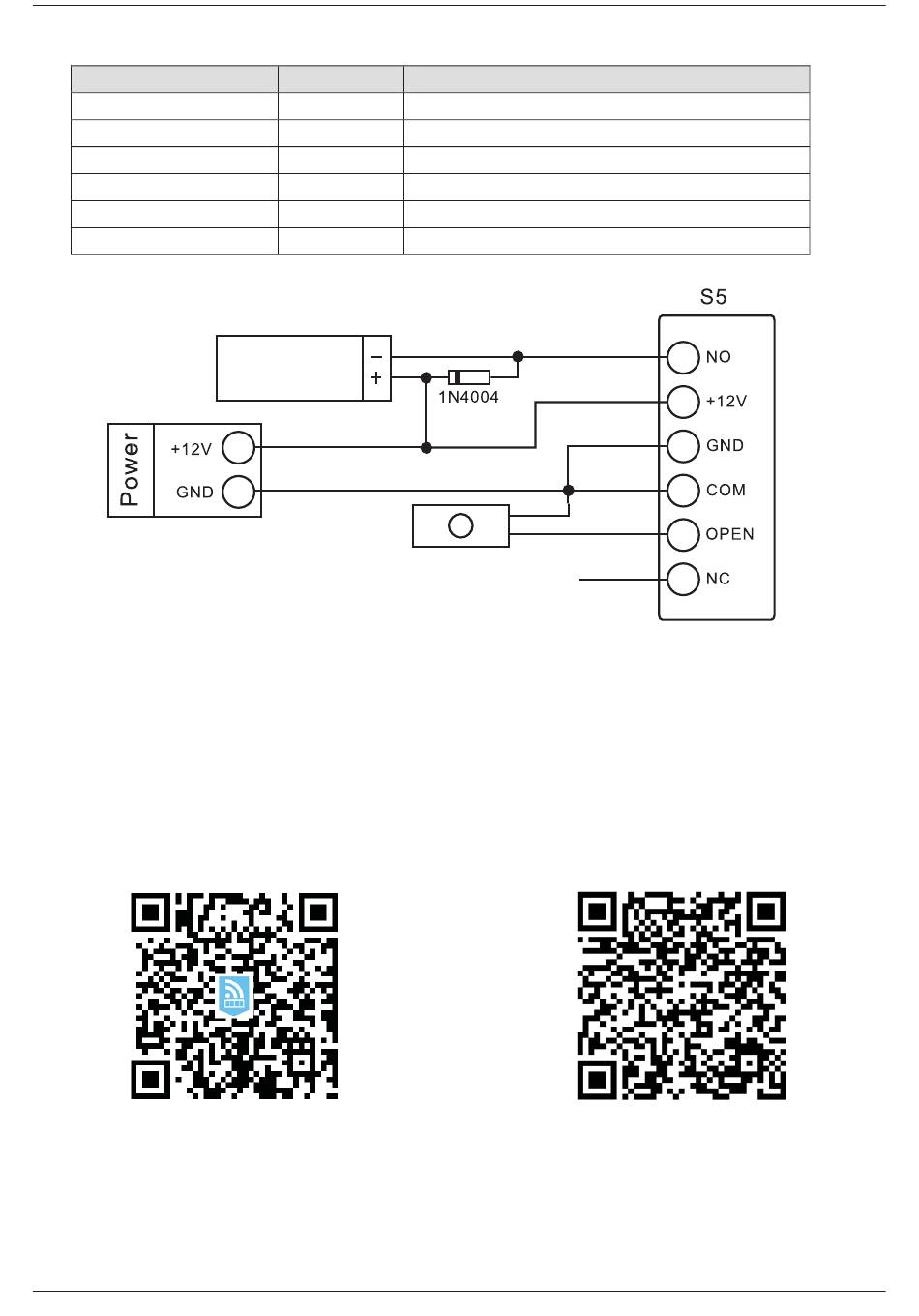

Installieren Sie die Freilauf-Diode 1N4004 wie abgebildet, um bei Verwendung induktiver Verbraucher
die Relais-Kontakte des Lesers zu schützen.
Ver wendung der DoorMaster-App
1. Stellen Sie sicher, dass Ihr Mobiltelefon über die mobile Datenverbindung (3G/4G) mit dem Internet
verbunden, und dass Bluetooth eingeschaltet ist.
2. Scannen Sie den untenstehenden QR-Code, um die DoorMaster-App herunterzuladen. Wahlweise können Sie
diese auch im AppStore bzw. im Google Playstore unter "Doormaster" suchen.
3.
Registrieren Sie sich nach der Installation in der App mit Ihrer E-Mail-Adresse und einem Passwort.
Danach erhalten Sie eine E-Mail von DoorMaster mit einem Link, welchen Sie zum Abschließen der
Registrierung anklicken müssen. Da die Registrierung nur über eine mobile 3G- oder 4G-
Datenverbindung eines Smartphones erfolgen kann, müssen Sie Ihr WLAN für die nächsten
Schritte ausschalten.
Nach Abschluss der Registrierung können Sie Ihr S5-Bluetooth-Gerät in der Door-App anmelden und
einen Master-User anlegen.
Copyright by I-KEYS
Funktion
+12V
GND
NC
COM
NO
OPEN
Türöffner
Türöffnungs-Taster
IOS
Seite 3
Beschreibung
12V stabilisierte Gleichspannung
Masse 0V
Normal geschlossener Relais-Kontakt
Gemeinsamer Relais-Kontakt
Normal geöffneter Relais-Kontakt
Türöffnungs-Kontakt
Schwarz
Google Playstore
Weiß
Rot
Braun
Gelb
Grün
