INHALT DER DOKUMENTATION
1.1
Beschreibung
2.1
Standardmerkmale (List)
2.2
Standardmerkmale (Details)
3.1
Installationshinweise und sicherheit
4.1
Technische merkmale
5.1
Parameterinstellung im set mode
6.1
Displayanzeigen in Betrieb
7.1
Information und Alarm am Display
8.1
(Funktion für dieses Modell nicht verfügbar)
9.1
Schaltplan
10.1
Platine Größe
11.1
Gehäuseabmessungen
12.1
Problemlösungen
13.1
Gewährleistung
14.1
Zertifikate
1.1 BESCHREIBUNG
Gerät zur Erfassung des Signals von der Tribo-Electric TC-Sonde zur Messung des Staubgrades in von Gas durchquerten
Kanälen, des Differenzdrucks und der Temperatur sowie zur Speicherung über eine GSM-Verbindung in der ESAWEB-Datenbank
oder über RS485 auf einem PC mit ESANET-Programm.
2.1 STANDARDMERKMALE
A2a
Relais Spannung EIN (K1)
C10
Threshold dP Anlage Ein/Aus
C13_10
dP-Vollbereich 10.00 kPa = 100.0 mbar = 1012 mmH2O.
C3
Differenzdruck-Anzeige von internem Sensor (max 10kPa)
C8
Einstellung dP-Null-Anzeige
D11d
Emissionskontrolle mittels TRIBO-CHECK Fühler.
D14c
Betriebsstundenzähler
D17
Einstellung Null-Anzeige TC-Fühlers (-9÷9 Punkte)
D18
Einstellung Anzeige der Emissionen in mg/m3
D19
Zeit durchschnittlicher Lektuere TC-Fuehler
D20
Lektuere Signal TC-Fuehler in mA
DPa
Verbindung 6x4 RILSAN
SL
Mehrsprachiges Display
T01
Temperaturregelung über externen Sensor
T03
Anzeige des Temperatursondensignals in mA
T04_10
Skalenendwert 100 ° C.
Code:
Ex22DL3 : ATEX - Zone 22
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG

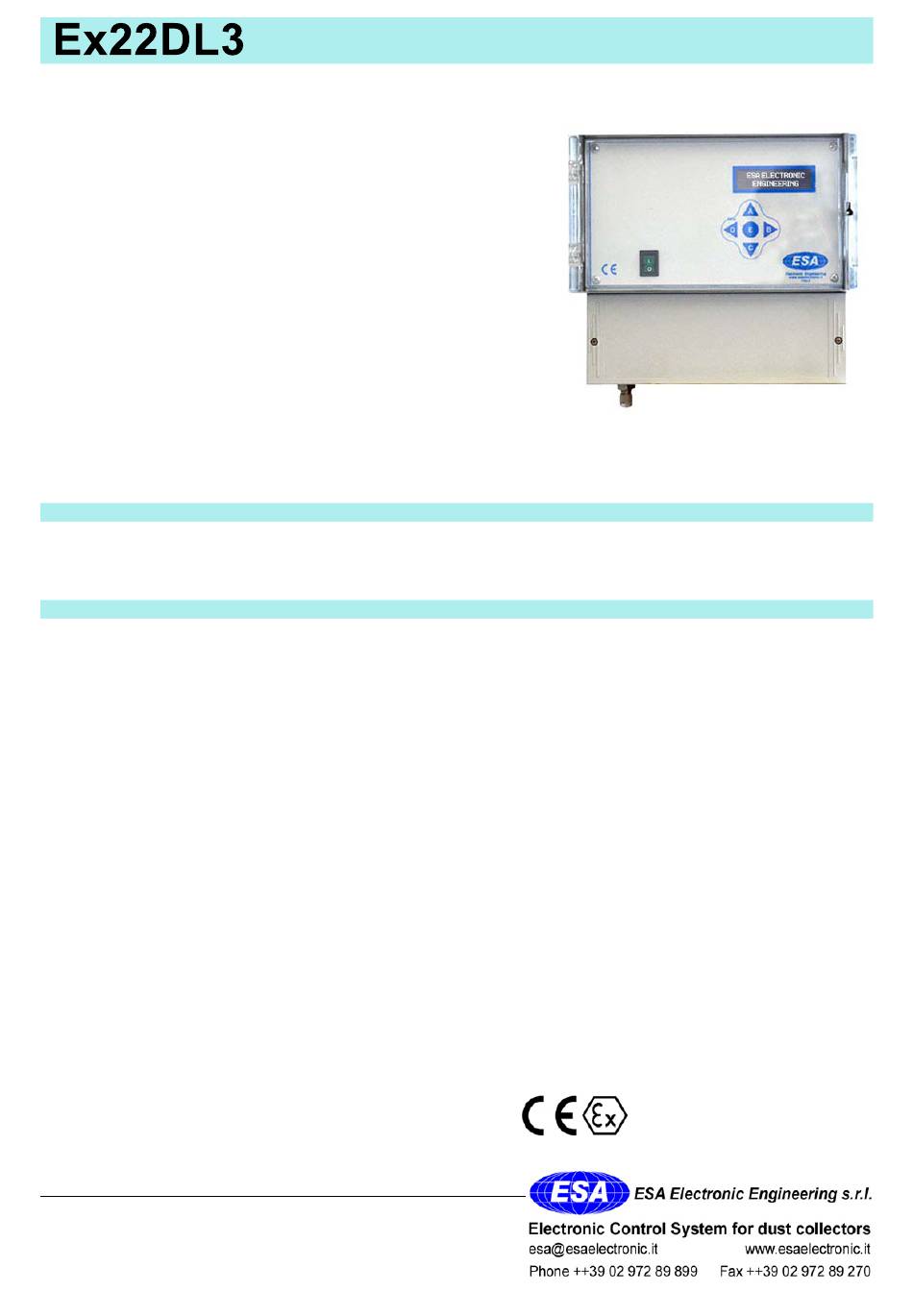

3-KANAL-DATENLOGGER
II 3D Ex tc IIIC IP65 T100°C

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ESA Ex22DL3

  • Seite 1 Verbindung 6x4 RILSAN Mehrsprachiges Display Temperaturregelung über externen Sensor Anzeige des Temperatursondensignals in mA T04_10 Skalenendwert 100 ° C. II 3D Ex tc IIIC IP65 T100°C Code: Ex22DL3 : ATEX - Zone 22 DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG...
  • Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Relais Spannung EIN (K1) Wenn die Versorgungsspannung am Controller anliegt, wird das Relais K1 aktiviert und der Kontakt an der Klemmleiste geschlossen. Der Kontakt öffnet, wenn keine Spannung mehr anliegt. Threshold dP Anlage Ein/Aus dP Lesung > Schwelle = System in Betrieb, Stundenzähler aktiv dP Lesung <...
  • Seite 3 2.2 STANDARDMERKMALE Code Beschreibung Temperaturregelung über externen Sensor Beim Einrichten ist es möglich, eine Temperaturregelung von einem externen Sensor einzuschließen oder auszuschließen. Im externen Temperatursensor muss es sich um einen 2-Draht-Typ handeln, der vom Instrument mit 24 VDC oder 12 VDC betrieben werden kann und ein 4 ÷ 20 mA-Signal (4 mA = 0 ° C, 20 mA = T03_xx) liefern muss. Anzeige des Temperatursondensignals in mA Beim Einrichten wird das in mA ausgedrückte Signal vom Temperaturfühler angezeigt.
  • Seite 4: Technische Merkmale

    3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min.
  • Seite 5 5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default SPRACHAUSWAHL Mehrsprachiges Display DEUTSCH REG. dP-NULL Einstellung dP-Null-Anzeige 0.00 0.00 kPa h IN BETRIEB Betriebsstundenzähler 0÷65535 D14c D14a 00000 H EIN/AUS SCHW. Threshold dP Anlage Ein/Aus 0.01÷0.99 C10 0.10 0.10 KPa TC KONTROL...
  • Seite 6: Displayanzeigen In Betrieb

    6.1 DISPLAYANZEIGEN IN BETRIEB DISPLAY BESCHREIBUNG Code 1.23 kPa Differenzdruckmessung. D11c-T01 010 mg/m3 100°C Staubmessung von der TC-Sonde und Temperaturmessung vom externen Sensor. System in Betrieb. (dP > Set 05) System aus (dP < Set 05) SIM-Fehler (nur GSM-Version) SIM-Fehler (nur GSM-Version) Webverbindungsfehler (nur GSM2-Version) GSM-Signalpegel.
  • Seite 7 9.1 SCHALTPLAN...
  • Seite 8 10.1 PLATINE GRÖßE...
  • Seite 9: Gehäuseabmessungen

    11.1 GEHÄUSEABMESSUNGEN...
  • Seite 10: Problemlösungen

    12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Falsche dP-Anzeige Druckluftschläuche sind verstopft. Bitte prüfen Sie bei demontierten Druckluftschläuchen, ob die dP- Schläuche beschädigt.
  • Seite 11 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 972 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
  • Seite 12: Zusätzliche Installationshinweise (Atex Zona 22)

    II 3D Ex tc IIIC IP65 T100°C ZUSÄTZLICHE INSTALLATIONSHINWEISE (ATEX ZONA 22) Das ATEX Zertifikat wird ungültig im Falle von Modifikationen am Orginalgehäuse, die nicht von Die Firma durchgeführt werden. All the electrical wiring must be done according to the Europen rule EN 60079-14 Im Falle von Fehlern, die nicht von der Sicherung verursacht sind, bitte sofort am Controller elektrische Spannung abschalten und Hersteller anrufen.
