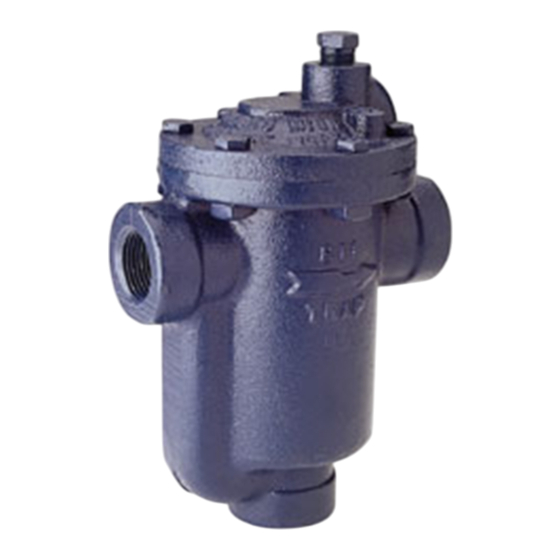

Armstrong 800 Serie Installations- Und Wartungsinformationen

Installation
Die Installation des Kondensatableiters sollte immer unter den Gesichtspunkt der am Einbauort vorhandenen Kon-
densatleistung sowie der Möglichkeit einer zukünftigen Inspektion und Wartung erfolgen.
Neben den allgemeinen Montagerichtlinien sollten Sie nachfolgende Hinweise berücksichtigen:
- Vor der Montage des Kondensatableiters ist die Rohrleitung von Verunreinigungen und Fremdpartikeln zu
säubern. Hierfür kann der Ausblase- bzw. Entleerungsanschluß eines vor dem Kondensatableiter installier-
ten Schmutzfängers verwendet werden.
Die Installation des Kondensatableiters erfolgt an einem vertikalen Kondensat-Sammelstutzen, gut zugäng-
-
lich für Kontroll- und eventuelle Reparaturmaßnahmen. Den Einbau des Ableiters möglichst immer tiefer aus-
führen als der Entwässerungspunkt der Dampfleitung.
Wenn möglich, sollte vor dem Ableiter ein zusätzlicher Entleerungsanschluß installiert werden.
- Ein spannungsarmer Einbau ist zu gewährleisten. Die Armatur darf nicht als Festpunkt dienen.

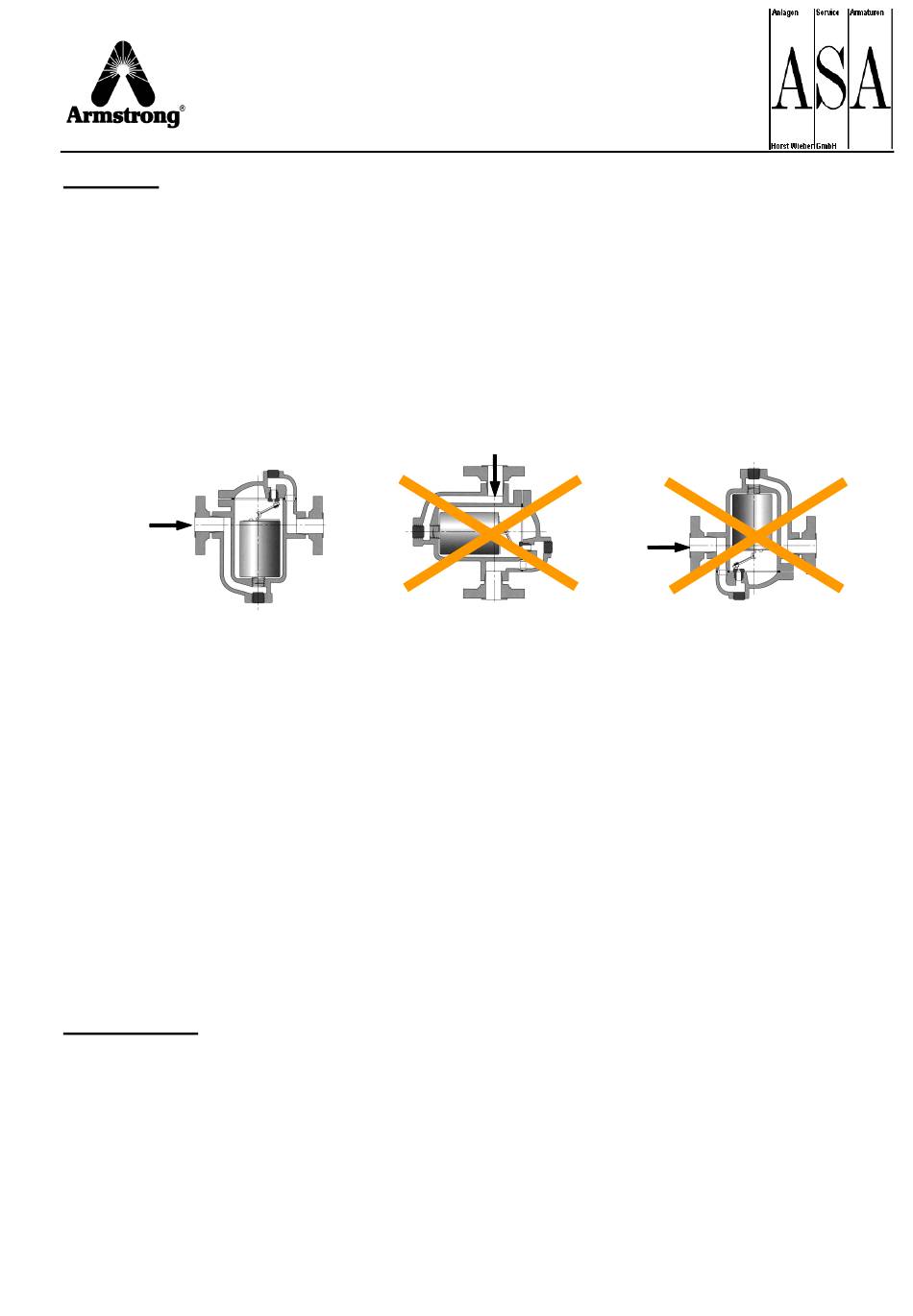

Einbaulage:
Richtig
- Bei der Installation von Kondensatableitern mit Gewindeanschluß ist zu empfehlen, daß die ersten zwei Ge-
windegänge des anzuschließenden Rohres nicht vom eingesetzten Gewindedichtmittel abgedeckt werden.
Damit wird ein Eindringen von Dichtungsmaterial in den Systemkreislauf verhindert.
Die Ableiter der Serie 800 sind weitgehend schmutzunempfindlich, da sich Ventil und Sitz im oberen Teil des
-
Kondensatableiters befinden. Denoch sollte zur Sicherheit vor dem Kondensatableiter ein zusätzlicher
Schmutzfänger installiert werden. Besonders dann, wenn die Gefahr einer größeren Schmutzansammlung
besteht.
Die Installation von Absperrventilen vor und nach dem Kondensatableiter ist notwendig, wenn ein Abstellen
-
der Dampfleitung für Wartungsarbeiten an den Kondensatableiter nicht möglich ist.
Eine Umgehungsleitung wird benötigt, wenn eine ununterbrochene Entwässerung auch während der Inspek-
-
tions- oder Wartungsarbeiten erforderlich ist
- Für den einwandfreien Betrieb und einer möglichst langen Standzeit des Kondensatableiters ist auf eine
sachgemäße Verrohrung und auf ein korrekt dimensionierter Sammelstutzen zu achten (sehen Sie hierzu
auch Tabelle 3-1 sowie Grafik 3-1 und 3-2).
Es ist zu empfehlen, den Ableiter nicht einzuisolieren. Die Isolierung verringert die für eine optimale Arbeits-
-
weise erforderliche Kondensatbildung.
Zur Absicherung des Personals vor Verbrennungen empfiehlt sich der Anbau eines zusätzlichen Schutzgitters.
Inbetriebnahme
Vor einer Neu- oder Wiederinbetriebnahme des Kondensatableiters sind nachfolgende Punkte sicherzustellen:
- alle Einbau- bzw. Wartungsarbeiten wurden ordnungsgemäß abgeschlossen
- die Angaben zu Werkstoff, Druck, Temperatur und Strömungsrichtung stimmen mit den Vorgaben des Rohr-
systems überein
- die Inbetriebnahme wird nur von qualifiziertem Personal durchgeführt
800F-IMI.doc
Installations- und Wartungsinformationen
Glocken-Kondensatableiter
Serie 800
Seite 1 von 3
Falsch
15.07.02
