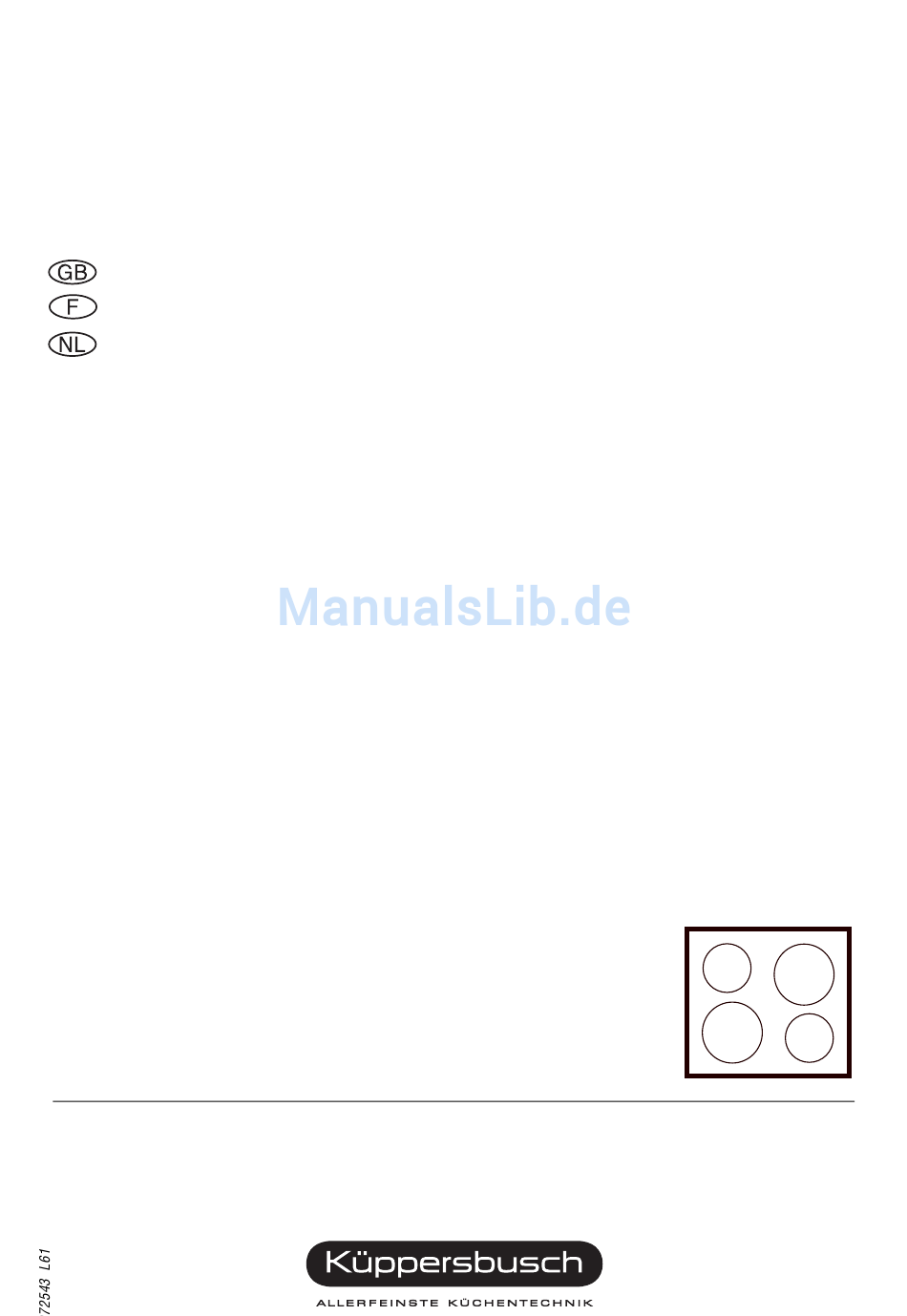

- Seite 1 BEDIENUNGSANWEISUNG mit Montageanweisungen Instructions for use and installation instructions Instructions d’utilisation et avis de montage Gebruiksaanwijzing en montagehandleiding EKWE / EKWH...
-
Seite 2: Garantiebedingungen
Küppersbusch-Kundendienst Garantiebedingungen Zentrale Kundendienst- / Ersatzteilanforderung Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch- Deutschland: Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt: Küppersbusch Hausgeräte AG 1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstel- Küppersbuschstraße 16 lungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen 45883 Gelsenkirchen... -
Seite 3: Inhaltsverzeichnis
Störfallhilfe ..................14 Die Maße der Waben im Überblick ............. 15 Heizwaben EKWH 320.14 / 320.18 / 320.18 Z Steuerwabe EKWE 320.W / S Einbau der Waben / Wabenkochfelder ..........16 Einbauhinweise zum Einbau von Waben Vermaßen und Anzeichnen der Arbeitsplattenausschnitte Anzeichnen der Ausschnittsfläche... -
Seite 4: Ihre Wabenkochfläche Im Überblick
Folgende Bedienfelder und Sensoren finden Sie auf der Steuerwabe: A und B Bedienfelder für den Kurzzeitwecker mit Plus- und Minussensoren Kurzzeitwecker mit Schaltfunktion Bedienfelder für die Kochstellen mit Plus– und Minus–Sensoren und gegebenenfalls zusätzlichen Sensor für Zweikreiskochstellen Schlüssel–Sensor für die Kindersicherung Aus–Sensor Sensor-Bereitschaftsschalter EKWE / EKWH... -
Seite 5: Sicherheitshinweise
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren. • Bei Edelstahlarbeitsflächen: Stellen Sie keine heißen Töpfe und Pfannen auf der Edelstahlfläche ab, da diese sich durch hohe Temperaturen bläu- lich verfärben kann. Diese Verfärbungen lassen sich nicht mehr entfernen. EKWE / EKWH... -
Seite 6: Vor Dem Ersten Benutzen
Deckel nichts mehr überkochen. Die Topfböden müssen sauber und trocken sein, um Kratzer auf den Waben zu verhindern. Verwenden Sie keine Töpfe aus Gußeisen oder elektrographierten Boden. Rauhe Topfböden verkratzen beim Verschieben die Glaskeramik–Kochfläche. Verwenden Sie keine Kunstoffgefäße oder Aluminiumschalen. EKWE / EKWH... -
Seite 7: Gebrauch Der Kochstellen
Topf auf der Kochzone stehen oder die Topferkennung deak- oder tiviert sein. Die „0“-Stellung ist nach dem Ausschalten ca. 2 Sekunden sichtbar. Kochstufe Geeignet zum Aufwärmen, Warmhalten Quellen, Auftauen Dämpfen, Dünsten, Kochen Braten, Fritieren Erhitzen großer Mengen EKWE / EKWH... -
Seite 8: Die Ankochautomatik
Während des Automatikbetriebes blinkt in der Anzeige ein „A“ im Wechsel mit der eingestellten Kochstufe. Bei Anwahl der gewünschten Kochstufe über den Plus-Sensor muß zur Zu- schaltung der Ankochautomatik der Plus-Sensor nach dem Erreichen der Stu- fe 9 ein weiteres Mal berührt werden. EKWE / EKWH... -
Seite 9: Die Kochzonen-Wärmeanzeigen
Bei abgeschalteter Topferkennung wird standardgemäß der kleinere Koch- zonen-Durchmesser beheizt. Für große Töpfe stellen Sie den äußeren Kochzonenkreis ein. – Das Kochzonensymbol unter den Plus-/Minus-Sensoren berühren. Bei erfolgter Zuschaltung hört das Kochzonensymbol auf zu blinken. Nochmaliges Berühren des Kochzonensymbols deaktiviert die Zweikreiszone wieder. EKWE / EKWH... -
Seite 10: Die Topferkennung
Töpfen – voll abgedeckt sein muß. Ein Verschieben des Topfes während des Garens kann zum Abschalten des äußeren Kochzonenkreises führen, wenn dieser nicht vollständig abgedeckt ist. Auch bei eingeschalteter Topferkennung bzw. Topfgrößenerkennung kann der äußere Kochzonenkreis manuell zu- bzw. abgeschaltet werden. EKWE / EKWH... -
Seite 11: Die Schnellabschaltung
– Berühren Sie nun gleichzeitig den Uhren-Sensor und den Plus-Sensor der gewünschten Kochfläche. Die Umrandung der Kochzone blinkt nun zusammen mit einer LED-Anzeige im Uhren-Sensor. Zum Deaktivieren der Abschaltfunktion berühren Sie den Plus- und Minus- Sensor des Kurzzeitweckers oder schalten Sie die Kochzone aus. EKWE / EKWH... -
Seite 12: Die Kindersicherung (Sensor-Verriegelung)
Gerät ungewollt über einen längeren Zeitraum in Betrieb ist. Der Zeitablauf der Betriebsdauerbegrenzung ist abhängig von der eingestellten Kochstufe, d.h.: Je höher die eingestellte Kochstufe, desto schneller wird ausgeschaltet. Kochstufe Ausschalten erfolgt nach 2 Stunden 3 Stunden 4 Stunden 5 Stunden 10 Stunden EKWE / EKWH... -
Seite 13: Sonstige Funktionen
Durch die Pflege bildet sich eine Schutzschicht. Auch die tägliche Reini- gung wird erleichtert. Beachten Sie bitte die jeweiligen Hinweise der Her- steller von Reinigungs- und Pflegemitteln. Auch hartnäckige Flecken können Sie mit einem Pflegemittel behandeln. Anschließend immer mit ausreichend Wasser nachwischen und mit einem Tuch trockenreiben. EKWE / EKWH... -
Seite 14: Störfallhilfe
Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an. Das Typenschild befindet sich auf der Un- terseite des Steuerwabe. Es ist zusätzlich auf der Titelseite einer beiliegenden Bedienungsanleitung aufgeklebt. EKWE / EKWH... -
Seite 15: Die Maße Der Waben Im Überblick
Die Maße der Waben im Überblick Heizwaben EKWH 320.14 / 320.18 / 320.18 Z Steuerwabe EKWE 320.W / S EKWE / EKWH... -
Seite 16: Einbau Der Waben / Wabenkochfelder
• Der seitliche Abstand zu Hochschränken muß mindestens 300 mm betra- gen. • Der Kunststoffbelag bzw. das Furnier muß mit einem hitzebeständigen Kle- ber (100 °C) verarbeitet sein. Dieser Kleber verhindert ein Verformen oder Loslösen der Beläge, insbesondere an den Schmalseiten der Einbaumöbel. EKWE / EKWH... -
Seite 17: Vermaßen Und Anzeichnen Der Arbeitsplattenausschnitte
Vermaßung von 2 Wabenkochfeldern mit einer Fugennaht von 3 mm: Die Fugennaht kann eine Stärke von 1-3 mm haben. Die Maße der Fugennaht werden den Maßen der Waben zugeschlagen. Zwischen zwei Wabenkoch- flächen wird die Fugennaht nur in gleicher Stärke eingefügt! EKWE / EKWH... -
Seite 18: Anzeichnen Der Ausschnittsfläche
Stabilität der Arbeitsplatte ist nicht mehr gewährleistet. * Nur erlaubt bei Arbeitsplatten mit mindestens 650 mm Tiefe. Für das Steuerelement EKWE 320 ist keine Aussparung, sondern nur ein run- * Nur erlaubt bei Arbeitsplatten mit mindestens 650 mm Tiefe. -
Seite 19: Ausschnitt In Arbeitsplatten Aus Stein
Da Steinarbeitsplatten hitzeunempfindlich sind, können die Wabenkochfelder flächenbündig in die Arbeitsplatte eingesetzt werden. – Das so bearbeitete Ausschnittstück 6,5 mm tiefer wieder in die Arbeits- platte einkleben. Der dazu verwendete Kleber muß eine Temperaturbeständigkeit von mehr als 80 °C aufweisen. EKWE / EKWH... -
Seite 20: Einsetzen Und Verkleben Der Waben
Die Wabenkochflächen dürfen bei der Benutzung nicht mehr geklammert sein, da sonst Spannungsrisse entstehen können. Die Klammern dienen lediglich zur Justierung während der Montage oder zur Befestigung, wenn die kom- plette Arbeitsplatte mit montierten Waben transportiert werden soll. EKWE / EKWH... -
Seite 21: Elektrischer Anschluß Der Waben
• Die überschüssige Kabellänge muß aus dem Einbaubereich unterhalb des Wabenkochfeldes herausgezogen werden. • Während der gesamten Montage muß die Schaltwabe spannungslos sein. • An die Steuerwabe EKWE 320 dürfen nur die Wabenkochflächen EKWH 320.14, EKWH 320.18 und EKWH 320.18Z angeschlossen wer- den. Andernfalls könnte ein gefährlicher Zustand eintreten. - Seite 22 Netzauslegungen, ist auf dem Lei- stungsteil dargestellt Heizwaben: Steckverbindungen zum Leistungsteil Gesamtleistung: Variabel, je nach Anzahl und Art der angeschlossenen Heizwaben. Maximal 10,8 kW Anschlußkabel: H 05 RR-F o. H 05 RN-F verwenden. Kabellänge: min. 1,5 m EKWE / EKWH...
-
Seite 23: Programmierung Der Steuerwabe Passend Zur Heizwabenanordnung
– Bestätigen Sie die eingestellte Heizwabenanordnung durch Berühren des Schlüssel-Sensors. Jetzt beginnt eines der Wabenfelder in der Steuerwabe zu blinken. – Stellen Sie kurz einen Metalltopf auf die zur Anzeige gehörende Heizwabe. Das Wabenfeld in der Steuerwabe hört auf zu blinken, in der LED-Anzeige EKWE / EKWH... -
Seite 24: Zuordnung Der Leistungssteuerung Zu Den Heizwaben
Bei einem Irrtum oder Änderungen der Anordnung kann die Prozedur pro- blemlos von vorn wiederholt und die Einstellungen verändert werden. Als Letztes erfolgt eine automatische Kalibrierung der Topferkennung. In den LED-Anzeigen erscheint „ “. Nach dem Verlöschen dieser Anzeige kann die Wabe EKWE / EKWH...
