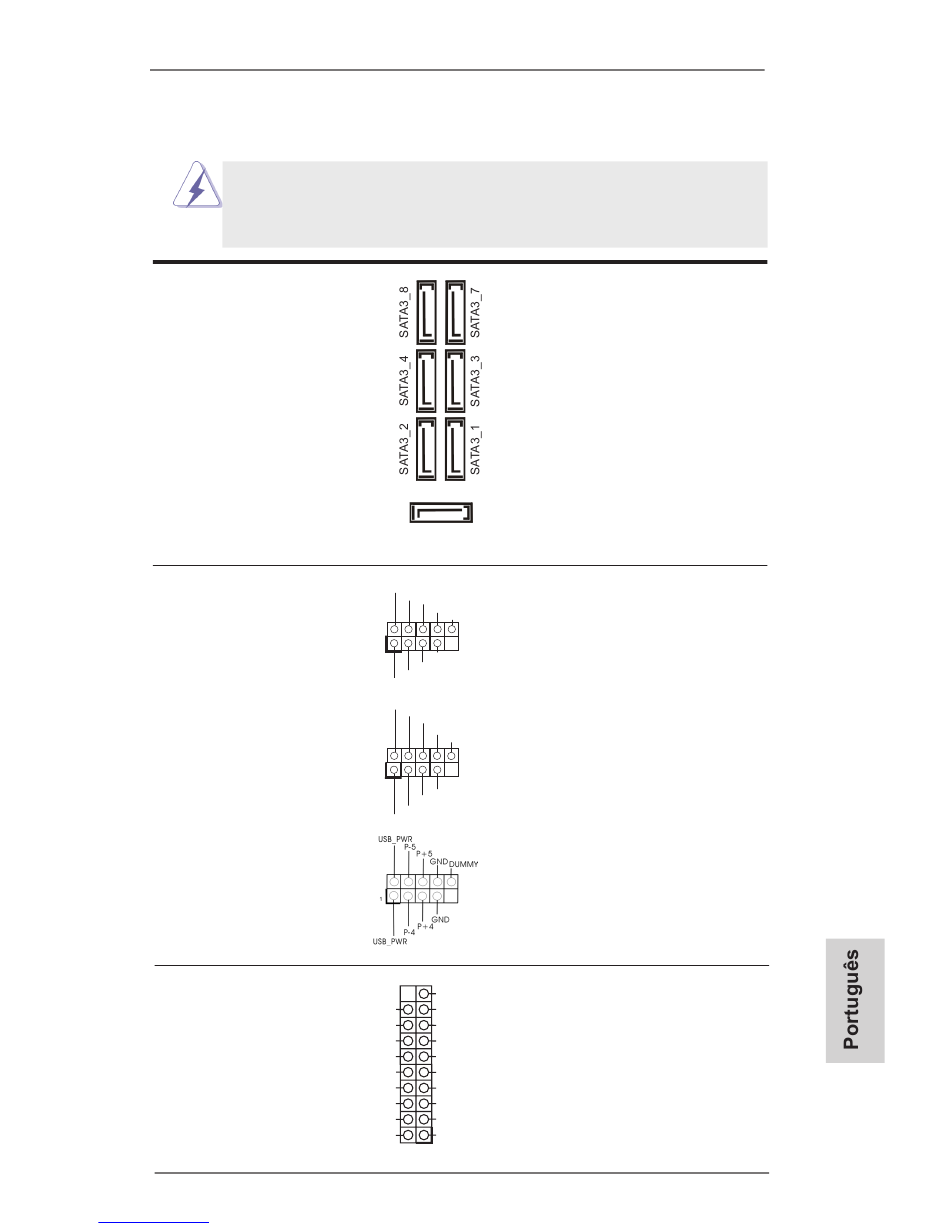

1.4 Conectores
Conectores ATA3 Serial
(SATA3_1_2: veja a folha 3, No. 11)
(SATA3_3_4: veja a folha 3, No. 10)
(SATA3_7_8: veja a folha 3, No. 9)
(SATA3_5: veja a folha 3, No. 12)
Cabezal USB 2.0
(USB_0_1 de 9 pinos)
(veja a folha 3, No. 21)
(USB_2_3 de 9 pinos)
(veja a folha 3, No. 22)
(USB_4_5 de 9 pinos)
(veja a folha 3, No. 23)
Cabezal USB 3.0
(USB3_5_6 de 19 pinos)
(veja a folha 3, No. 8)
Downloaded from
www.Manualslib.com
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
USB_PWR
1
USB_PWR
1
Vbus
IntA_P5_SSRX-
IntA_P5_SSRX+
GND
IntA_P5_SSTX-
IntA_P5_SSTX+
GND
IntA_P5_D-
IntA_P5_D+
ASRock FM2A88X Extreme6+ Motherboard
manuals search engine
Estes sete conectores Serial
ATA (SATA3) suportam
unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
SATA3_5
Além das dois portas USB 2.0
P-1
por defeito no painel de
P+1
GND
DUMMY
entrada/saída, há três ligações
USB 2.0 nesta placa-mãe.
GND
P+0
P-0
Cada ligação USB 2.0 pode
suportar dois portas USB 2.0.
USB_PWR
P-3
P+3
GND
DUMMY
GND
P+2
P-2
USB_PWR
Além das quatro portas USB 3.0
Vbus
Vbus
por defeito no painel de
IntA_P6_SSRX-
IntA_P6_SSRX+
entrada/saída, há uns ligações
GND
USB 3.0 nesta placa-mãe.
IntA_P6_SSTX-
IntA_P6_SSTX+
Cada ligação USB 3.0 pode
GND
suportar dois portas USB 3.0.
IntA_P6_D-
IntA_P6_D+
DUMMY
