BASETech 1839712 Bedienungsanleitung

Bedienungsanleitung
Funkhandsender 4-Kanal
Best.-Nr. 1839712
Bestimmungsgemäße Verwendung
Das 4-Kanal Funkhandsender ist für universelle Schalt- und Steueraufgaben mittels Funkhandsendern vor-
gesehen.
Anwendungsbeispiele sind z.B. Garagentore, Schranken, Beleuchtung uvm. Die Relais-Schaltkontakte sind
für das Schalten von Netzspannung (230VAC, max. 5A) geeignet.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt wer-
den. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag,
etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen
Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

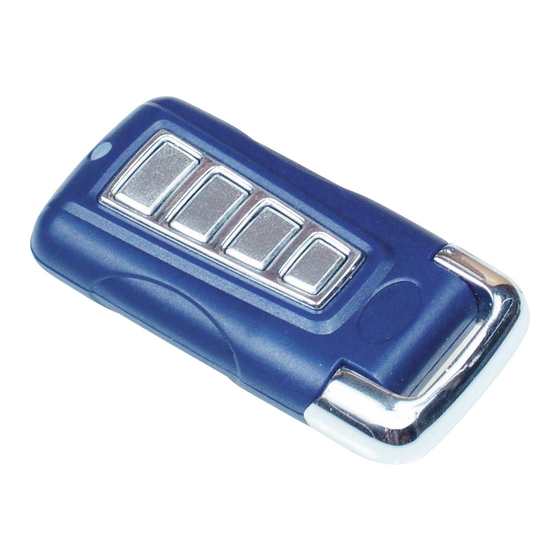

Leistungsmerkmale des Handsenders
• Kompakte Abessungen 58 x 30 x 12 mm
• 4 Tasten mit gut fühlbarem Druckpunkt
• Blaue LED-Kontrollanzeige
• Batterie 12 V Typ ‚27A' (bereits enthalten)
• 48-Bit Security-Code
• Konform mit CE und RED Bestimmungen (433 MHz, <10 mW ERP) für genehmigungsfreien Betrieb in
Europa
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur
sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
• Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen
die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE0550/0551,
VDE 0700, VDE 0711 und VDE 0860.
• Das Produkt ist nicht für den Einsatz in Lebenserhaltenden oder lebensrettenden Systemen
oder ähnlichen Anwendungen konzipiert! Verwenden Sie das Produkt nicht für Zwecke, bei
denen im Falle eines Ausfalls, einer Störung oder einer Fehlfunktion Personen- oder Sach-
schäden möglich sind.
• Wird der Baustein zum Schalten hoher Spannungen (> 24V) verwendet, darf die Elektro-
installation nur in spannungslosem Zustand und nur durch einen sachkundigen Fachmann
erfolgen. Der Baustein darf dann nur in Betrieb genommen werden, wenn sie vorher berüh-
rungssicher in ein Gehäuse eingebaut wurden.
• Der Baustein ist ausschließlich für den Einsatz in trockener und sauberer Umgebung geeig-
net. Die Verwendung in unmittelbarer Umgebung von Wasser, grobem Schmutz oder starker
Feuchtigkeitsgehalten ist gefährlich und unzulässig.
• Das Produkt darf nicht in Verbindung mit leicht entflammbaren und brennbaren Flüssigkeiten
verwendet werden.
• Überschreiten Sie keinesfalls die elektrischen Grenzwerte, die unter ‚Technische Daten' am
Ende dieser Anleitung angegeben sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben
von Modulen und Bausteinenschultes Personal verantwortlich zu überwachen.
• Das Produkt ist kein Spielzeug und kann für Kinder gefährlich sein! (Verschluckender von
Kleinteilen, Stromschlag ...).
Programmieranleitung
Die Handsender senden für jede der 4 Tasten eine einzigartige Kennung aus. Das Empfängermodul kann bis
zu 50 solcher Kennungen lernen und dem Schaltkanal 1 oder 2 zuordnen. Die Zuordnung zwischen Tasten
am Handsender und Schaltkanälen am Empfänger kann völlig frei gewählt werden. Es ist möglich, daß ein
Handsender mehrere Empfängermodule steuern kann.
a) Einlernen von Handsender-Kennungen
Durch kurzen Druck auf den Programmiertaster am Empfänger gelangt man in den Lern-Modus:
Programmiertaster LED-Anzeige
kurz drücken Kanal 1 LED blinkt
erneut kurz drücken Kanal 2 LED blinkt
erneut kurz drücken LEDs aus
Im Lernmodus wartet der Empfänger auf Kennungen der Handsender. Wird 10 Sekunden lang keine Ken-
nung empfangen, geht der Empfänger wieder in den normalen Betriebsmodus zurück. Bei Empfang einer
Kennung wird diese eingelernt und beide gelben LEDs blinken zur Bestätigung.
b) Konfiguration der Schaltfunktion auf Wechsel- oder Zeitsteuerung
Durch langes Drücken des Programmiertasters am Empfänger gelangt man wie folgt in den Setup-Modus
für Kanal 1 oder Kanal 2:
Schritt 1: Kanal auswählen
Programmiertaster drücken und
loslassen, wenn...
loslassen, wenn...
Schritt 2: Betriebsart wählen
Die Betriebsart kann für beide Kanäle unabhängig voneinander eingestellt werden. Hierzu wird noch wäh-
rend die LED von Kanal 1 oder 2 leuchtet der Taster gedrückt, und...
Programmiertaster
erneut drücken und ...
... nach 1. Blink loslassen
... nach 2. Blink loslassen
... nach 3. Blink loslassen
... nach 4. Blink loslassen
... nach 5. Blink loslassen
... nach 6. Blink loslassen
... nach 7. Blink loslassen
... nach 8. Blink loslassen
... nach 9. Blink loslassen
c) Löschen aller Handsender-Kennungen
Um alle im Empfängermodul gespeicherten Handsenderkennungen zu löschen wird der Programmiertaster
gedrückt gehalten, bis beide gelben LEDs gleichzeitig leuchten (ca. 3-4 Sek).
Während die LEDs noch leuchten wird der Programmiertaster erneut kurz gedrückt, um die Komplettlö-
schung des Speichers zu bestägigen.
Die erfolgte Löschung wird durch ein Wechselblinken der beiden gelben LEDs bestätigt.
Die eingestellte Betriebsart für beide Kanäle wird bei diesem Vorgang nicht verändert.
d) Funktion und Bedeutung der LED-Anzeige im Normalbetrieb
Sind Funksender-Kennungen eingelernt, können beide Schaltkanäle unabhängig voneinander gemäß der
eingestellten Betriebsart gesteuert werden.
Die gelben LEDs für Kanal 1 / Kanal 2 geben Auskunft über den Zustand der Relaiskontakte:
• Leuchtet die gelbe LED, sind die Anschlüsse ‚NO' und ‚C' miteinander verbunden (Arbeitskontakt).
• Ist die LED dunkel, sind die Anschlüsse ‚NC' und ‚C' miteinander verbunden (Ruhekontakt).
• Die linke Anschlussklemme ist für Kanal 1, die rechte für Kanal 2.
Hinweis zur Funkreichweite:
Die Reichweite für die Funksteuerung beträgt unter optimalen Bedingungen bis zu 50 Meter, kann aber
durch Objekte zwischen Sender und Empfänger oder gleichzeitig aktive Funksysteme auf gleicher Frequenz
(z.B. Babyphone, Wetterstation etc.) beeinträchtigt sein.
Konformitätserklärung (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der
Richtlinie 2014/53/EU entspricht.
Entsorgung
Technische Daten
Ausstattung ........................................... 4-Tasten, LED-Anzeige
Abmessungen ....................................... 30 x 58 x 12 mm
Funkfrequenz ........................................ 433 MHz
Sendeleistung ....................................... < 10 mW ERP (gemäß CE / RED)
Reichweite ............................................ 50 m (im Freifeld)
Batterie ................................................. Typ 27 A (12 V Alkaline)
Funktion
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Lernmodus f. Kanal 1
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
Lernmodus f. Kanal 2
Lernmodus verlassen
LED-Anzeige
langsame Punktfolge
BITTE BEACHTEN SIE DIE MAXIMALE KONTAKTBELASTBARKEIT
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse ver-
fügbar: www.conrad.com/downloads
Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestell-
nummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklä-
rung im PDF-Format herunterladen.
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
LED-Anzeige Funktion
Kanal 1 LED leuchtet Setup-Modus Kanal 1
Kanal 2 LED leuchtet Setup-Modus Kanal 2
Funktion
Modus-Wahl
EIN/AUS Modus
0,5 Sek. Timer
5 Sek. Timer
30 Sek. Timer
1 Min. Timer
5 Min. Timer
15 Min. Timer
30 Min. Timer
1 h Timer
*1839712_v1_1018_02_dh_m_de
