Inhaltszusammenfassung für INTRATONE 11-0105

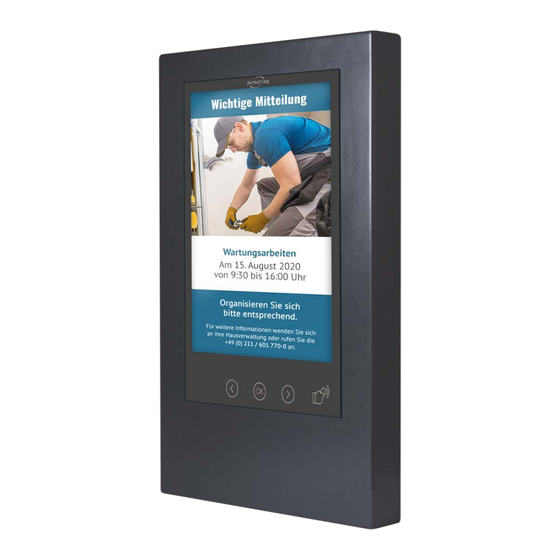

- Seite 1 TABLEAU D'AFFICHAGE NUMERIQUE INTERACTIF INTERACTIVE DIGITAL NOTICE BOARD DIGITALES UND INTERAKTIVES INFO-DISPLAY INTERACTIEVE INFO DISPLAY INTERAKTIV DIGITAL DISPLAYBOARD INTRATONE ZI de Maunit 370 rue de Maunit EU - V233 - 5054 – AA 1/20 85290 MORTAGNE SUR SEVRE FRANCE...
- Seite 2 Pose en saillie/Surface-mounted/Aufputzmontage/Opbouwmontage/ Overflademontering Ref : 11-0105 EU - V233 - 5054 – AA 2/20...
- Seite 3 Montage / Fitting / Montage / Montage / Montering EU - V233 - 5054 – AA 3/20...
- Seite 4 Câblage : alimentation commune Cabling : common power supply Verkabelung : gemeinsame Spannungsversorgung Bekabeling : gemeenschappelijke voeding Kabelføring: fælles strømforsyning 17-0263 Ø 8/10 2m min 100m max EU - V233 - 5054 – AA 4/20...
- Seite 5 Câblage : alimentations séparées Cabling : separate power supplies Verkabelung : separate Netzteile Bekabeling : afzonderlijke voedingen Kabelføring: separate strømforsyninger 17-0263 Ø 8/10 2m min 100m max EU - V233 - 5054 – AA 5/20...
- Seite 6 CONTRÔLER LE STATUT RESEAU DU TABLEAU Appuyer sur les touches < et > en simultanément et relâcher. GSM Network X/5 : Niveau de réception du module 4G. Update in progress : Le voyant est vert si une mise à jour est en cours. Vote to be send : Les résultats du vote sont en attente de téléchargement.
-
Seite 7: Spécifications Techniques
- Vérifier le câblage entre le bloc et le tableau : +/- - Vérifier l’alimentation (qui doit être une 24V). Même après mise à jour depuis www.intratone.info - Problème de câblage sur le BUS DATA l’écran n’affiche qu’un point blanc. - Seite 8 Cliquer sur mettre à jour pour envoyer votre document au tableau Garanties de fonctionnement : Le tableau d’affichage 11-0105 est garanti dans une plage de température comprise entre -20°C et +60°C et pour une humidité relative maximum de 70%. Son indice IP est 54.
- Seite 9 STATUS SCREEN Press the <and> keys simultaneously. GSM Network X / 5: Reception level of the 4G module. Update in progress: The indicator is green if an update is in progress. Vote to be send: The results of the vote are pending download.
-
Seite 10: Technical Specifications
TOUCH KEYS CALIBRATION Switch Switch n ° 3 to ON then OFF You have 2 minutes to Follow the setup close the table. steps. CONTRAST CONFIGURATION Contrast Set Switch On the screen, the When the level is good, The table automatically N°6 on displayed number gives the switch the Switch No. - Seite 11 Click update to send your document to the display board Warranty operating guarantees: The digital notice board 11-0105 is guaranteed within a temperature range of -20°C and +60°C and at a relative humidity level not exceeding 70%. IP 54. It must be installed according to the Top/Bottom directions given in these instructions and on the device.
- Seite 12 STATUSBILDSCHIRM Drücken Sie gleichzeitig die Tasten „<“ und „>“. GSM-Netzwerk X / 5: Empfangsebene des 4G- Moduls. Update läuft: Die Anzeige leuchtet grün, wenn ein Update durchgeführt wird. Zu sendende Abstimmung: Die Ergebnisse der Abstimmung stehen noch aus. Letzte gesendete Warnung: Letzter Alarmbericht.
-
Seite 13: Technische Spezifikationen
KALIBRIERUNG der TOUCH-TASTEN Stellen Sie den Schalter Nr. 3 auf „ON“und anschließend Sie haben 2 Minuten Zeit, Befolgen Sie die wieder auf „OFF“. um das Display zu Installationsschritte. ODER halten Sie beim Start des Info-Displays einen Transponder für 5 schließen. Sekunden vor das Lesegerät. - Seite 14 Klicken Sie auf "Aktualisieren", um Ihr Dokument an das Info-Display zu übertragen. Funktionsgarantien: Der Betrieb des digitalen Info-Displays 11-0105 ist für eine Temperaturspanne zwischen 0 °C und +50 °C und für eine relative Luftfeuchtigkeit von 70 % gewährleistet. IP52. Das Info-Display muss, wie auf dem Gegensprechanlage angegeben, in der Richtung Oben/Unten eingebaut werden.
- Seite 15 STATUS SCHERM Druk tegelijkertijd op de toetsen < en >. GSM-netwerk X / 5: ontvangstniveau van de 4G-module. Update wordt uitgevoerd: de indicator is groen als er een update bezig is. Stem om te verzenden: de resultaten van de stemming zijn in afwachting van download. Laatste melding verzonden: Laatste melding.
-
Seite 16: Technische Specificaties
KALIBRATIE VAN AANRAAKTOETSEN Zet schakelaar nr. 3 op AAN en vervolgens op UIT Je hebt 2 minuten om Volg de de tafel te sluiten. installatiestappen. CONFIGURATIE VAN HET CONTRAST Contrast Op het scherm geeft het Wanneer het niveau De tabel slaat de schakelaar weergegeven getal het goed is, zet schakelaar... - Seite 17 Klik op bijwerken om uw document naar het bord te sturen Werkingsgarantie: Het Digitaal weergavebord voor binnen 11-0105 werkt bij temperaturen tussen -20°C et +60°C en bij een relatieve vochtigheid van ten hoogste 70%. IP54. Moet gemonteerd worden met de juiste zijden naar boven en onder, zoals aangegeven op het intercom.
- Seite 18 STATUSSKÆRM Tryk på knapperne <og> samtidigt. GSM-netværk X / 5: Modtagelsesniveau for 4G-modulet. Opdatering i gang: Indikatoren er grøn, hvis en opdatering pågår. Afstem, der skal sendes: Resultaterne af afstemningen afventer download. Sidste alarm sendt: Sidste alarmrapport. Sidste timers synkronisering: Sidste gangssynkronisering af tabellen.
-
Seite 19: Tekniske Specifikationer
Panelet tændes ikke - Kontroller ledningerne mellem blokken og tavlen: +/- (Skal være 24VDC) - Kontroller, at strømforsyningen skal være 24V. Selv efter opdatering fra www.intratone.info viser - Dårlige ledninger på terminalblokke D + og eller D– skærmen kun en hvid prik. - Seite 20 Klik på opdatering for at sende dit dokument til tavlen Driftsgarantier: 11-0105 displaypanelet er garanteret i et temperaturområde mellem -20°C og + 60°C og for en maksimal relativ fugtighed på 70%. Dets IP-indeks er 54. Skal installeres i den retning op / ned, der anbefales på enheden.
