Hanbuch SIP Türmodul-T
Art.Nr. 33-1384T
Irrtümer und Änderungen vorbehalten. | Stand 10/2020 –
Copyright © 2020 Baudisch Intercom GmbH
www.baudisch.com
SIP Türmodul-T
loading

Inhaltszusammenfassung für Baudisch 33-1384T

  • Seite 1 SIP Türmodul-T Hanbuch SIP Türmodul-T Art.Nr. 33-1384T Irrtümer und Änderungen vorbehalten. | Stand 10/2020 – Copyright © 2020 Baudisch Intercom GmbH www.baudisch.com...

  • Seite 2: Inhaltsverzeichnis

    SIP Türmodul-T Inhaltsverzeichnis Allgemeine Informationen................2 Über dieses Handbuch......................1.2. Kontaktdaten .......................... 1.3. Symbole und Hervorhebungen..................... 1.4. Sicherheitshinweise........................ 1.5. Bestimmungsgemäßer Gebrauch..................1.6. Lieferumfang........................... 1.7. Firmware..........................Produktbeschreibung..................7 2.1. Allgemein..........................Montage......................10 3.1. Einbauhöhe..........................3.2. Montage Modular Steel......................3.2.1. Sabotagekontakt Aufputz .............................. 3.2.2.

  • Seite 3: Allgemeine Informationen

    Informationen für einen reibungslosen Betrieb mit Telefonanlagen oder sonstigen Zusatzkom- ponenten bieten. Gewünschte Leistungsfunktionen müssen im Einzelfall mit dem Vertrieb oder Support der Baudisch Intercom GmbH abgestimmt werden. Ist an Ihrem Türmodul ein Merkmal nicht wie beschrieben verfügbar, kann dies folgende Ursachen haben: •...

  • Seite 4: Symbole Und Hervorhebungen

    Gebrauch auf. •Wir empfehlen die Stromversorgung über Power over Ethernet (PoE). Falls erforderlich, nutzen Sie für die Stromversorgung über 24 V DC ausschließlich ein von Baudisch frei gegebenes Gleichspannungsnetzteil. Die Verwendung anderer Netzteile könnte das Produkt beschädigen oder zerstören.
  • Seite 5 Elektronik, können zu einem lebensgefährlichen elektrischen Schlag führen. • Tauschen Sie beschädigte Kabel und Leitungen sofort aus oder lassen Sie diese austauschen. • Verwenden Sie ausschließlich von Baudisch geliefertes Zubehör oder Ersatzteile. • Lassen Sie Reparaturen unverzüglich von Ihrer Elektrofachkraft durchführen oder wenden Sie sich direkt an den Baudisch-Support.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    IEEE 802.3af) oder einem 24 V Gleichspannungsnetzteil betrieben und als Standard VoIP-Endgerät verwendet. Es wird an einem Baudisch Auf-/Unterputzkasten, einer CompleteSteel Sprechstelle, einer ComStele, einer Briefkastenkonstruktion oder einer kundenspezifischen Frontplatte eingesetzt. Jede hiervon ab- weichende Nutzung gilt als nicht bestimmungsgemäß.

  • Seite 7: Abbildung 03: Entsorgungshinweis

    SIP Türmodul-T Richtlinie 2014/30/EU EMV-Richtlinie. DIN EN 55011:2011-04 Funkstörungen industrielle, wissen- schaftliche und medizinische Geräte DIN EN 55022:2011-12 Einrichtungen der Informationstechnik: Funkstöreigenschaften DIN EN 61000-4-2 2009-12 Fachgrundnorm- Störfestigkeit- Indust- riebereich DIN EN 61000-6-3 2011-09 Fachgrundnorm – Störaussendung Wohnbereich Richtlinie 2011/65/EU Richtlinie zur Beschränkung der Ver- wendung bestimmter gefährlicher Stoffe in Elektro- &...

  • Seite 8: Produktbeschreibung

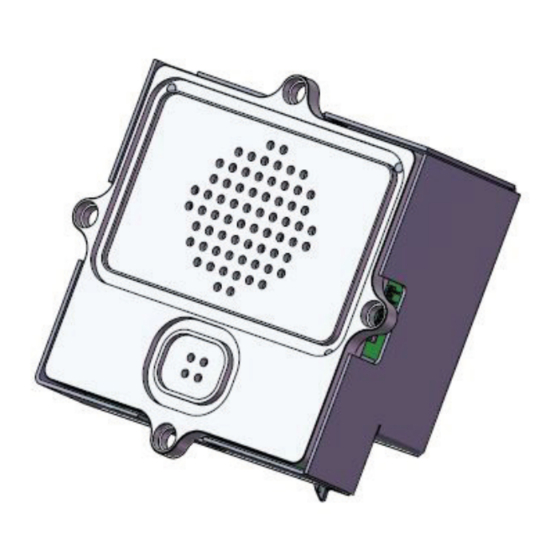

    SIP Türmodul-T Produktbeschreibung 2.1. Allgemein Das SIP-Türmodul ist ein Produkt mit internem Lautsprecher, Freisprech-Mikrofon, Eingängen für ex- terne Ruftasten sowie Relais-Ausgängen für beispielweise Türöffnung und Licht. Es verwendet das Internet-Protokoll über eine Ethernet-Schnittstelle und unterstützt das SIP-Protokoll über UDP. Zudem verwendet es DHCP, HTTP und TFTP, um Einstellungen vorzunehmen und die Firm- ware zu aktualisieren.
  • Seite 9 SIP Türmodul-T Hardware Version: 1.0 08 / 31 Software Version: 1.0...
  • Seite 10 SIP Türmodul-T Hardware Version: 1.0 09 / 31 Software Version: 1.0...

  • Seite 11: Montage

    SIP Türmodul-T 3. Montage 3.1. Einbauhöhe Bedienabstand ~ 50 cm Abbildung 04: Einbauhöhe & Bedienabstand Hardware Version: 1.0 10 / 31 Software Version: 1.0...

  • Seite 12: Montage Modular Steel

    SIP Türmodul-T 3.2. Montage Modular Steel 3.2.1. Sabotagekontakt Aufputz Montieren Sie den Sabotagekontakt im Unter- putzkasten bevor Sie diesen in die Wand einset- zen. Hardware Version: 1.0 11 / 31 Software Version: 1.0...

  • Seite 13: Sabotagekontakt Unterputz

    SIP Türmodul-T 3.2.2. Sabotagekontakt Unterputz Montieren Sie den Sabotagekon- takt im Unterputzkasten bevor Sie diesen in die Wand einsetzen. Hardware Version: 1.0 12 / 31 Software Version: 1.0...

  • Seite 14: Frontplatte

    SIP Türmodul-T 3.2.3. Frontplatte Montagereihenfolge 1. Setzen Sie das Modul über die vier Gewindebolzen der Frontplatte. 2. Legen Sie die Unterlegscheiben über die Gewindebolzen. 3. Drehen Sie die Sechskantmuttern auf die Gewindebolzen. Ziehen Sie die Sicherungsmuttern nur leicht (Drehmoment 0,4 Nm) mit dem Ring-Maulschlüssel an.

  • Seite 15: Montagerahmen Vv

    SIP Türmodul-T 3.2.4. Montagerahmen VV Montagereihenfolge (Montage von Vorne) 1. Setzen Sie das Modul mit der Frontplatte in den Montagerahmen. 2. Legen Sie die Unterlegscheiben über die Gewindebolzen. 3. Drehen Sie die Sechskantmuttern auf die Gewindebolzen und ziehen Sie diese mit dem Maulschlüssel vor- sichtig fest.

  • Seite 16: Montagerahmen Vh

    SIP Türmodul-T 3.2.5. Montagerahmen VH Montagereihenfolge 1. Setzen Sie das Modul über die vier Gewindebolzen der Frontplatte. 2. Legen Sie die Unterlegscheiben über die Gewindebolzen. 3. Drehen Sie die Sechskantmuttern auf die Gewindebolzen. 4. Drehen Sie die Sechskant- muttern auf die Gewinde- bolzen und ziehen Sie diese mit dem Ring- Maulschlüssel vorsichtig fest.

  • Seite 17: Montagerahmen St

    SIP Türmodul-T 3.2.6. Montagerahmen ST Montagereihenfolge (Montage Stele) Hardware Version: 1.0 16 / 31 Software Version: 1.0...
  • Seite 18 SIP Türmodul-T Montagereihenfolge (in Stele) 1. Setzen Sie den Montagerahmen auf die Gewindebolzen in den Ausschnitt Ihrer Fassaden- front. 2. Legen Sie die Unterlegscheiben über die Gewindebolzen. 3. Drehen Sie die Sechskantmuttern auf die Gewindebolzen und ziehen sie mit dem Maul- schlüssel vorsichtig fest.

  • Seite 19: Anschluss

    SIP Türmodul-T 4. Anschluss 4.1. Voraussetzungen Bevor Sie ein SIP-Türmodul anschließen, prüfen Sie, ob die nachfolgenden Voraus- setzungen erfüllt sind. Eine Nichteinhaltung kann zu Funktionsbeeinträchtigungen im Netzwerk oder des SIP-Türmoduls führen. Netzwerk: • Die Ethernetleitungen entsprechen dem Standard Cat.5e, oder besser. •...

  • Seite 20: Übersicht Anschlüsse

    SIP Türmodul-T • Sofern gewünscht: Account und Anmeldedaten auf der IP-Telefonanlage. o SIP-User ID. o SIP-Authentifizierungs-ID & SIP-Authentifizierungs-PIN. o IP/URI des SIP-Registrars. o SIP-Domain. o Verwendete Audio-Codecs. o DTMF-Modus. 4.2. Übersicht Anschlüsse 1) leer 2) leer 3) Anschluss für Cat-Ader Orange-Weiß...

  • Seite 21: Konfiguration

    Fügen Sie Ihrer LAN-Verbindung eine freie IP-Adresse im Bereich 192.168.1.xxx hinzu. Beachten Sie da- bei die Standard-IP-Adressen der Sprechstelle und Kamera. Dann öffnen Sie das Baudisch Webinterface, indem Sie die IP-Adresse in den Webbrowser ( Mozilla Firefox, Google Chrome, etc.) eingeben.

  • Seite 22: Abbildung 06: Login Baudisch Web-Konfiguration

    SIP Türmodul-T In das Webinterface loggt man sich über den Unsecure Login ein. Die zugehörigen Zugangsdaten sind: o Benutzername: admin o Passwort: 1234 Abbildung 06: Login Baudisch Web-Konfiguration Hardware Version: 1.0 21 / 31 Software Version: 1.0...

  • Seite 23: Konfiguration Im Webinterface

    SIP Türmodul-T 5.3 Konfiguration im Webinterface Im Recovery Menü kann ein Reboot oder ein Factory Reset ausgelöst werden. Außerdem wird hier der erweiterte Konfigurationsmodus mit dem Passwort 1851 freigeschaltet. Abbildung 09: Recovery-Menü Unter den Account Settings werden die Accountdaten des SIP-Servers bzw. der TK-Anlage hinterlegt. •...

  • Seite 24: Abbildung 10: Account Settings

    SIP Türmodul-T Abbildung 10: Account Settings Unter Audio werden Lautstärke und weitere Audiooptionen eingestellt. Hardware Version: 1.0 23 / 31 Software Version: 1.0...

  • Seite 25: Abbildung 11: Audio Settings

    SIP Türmodul-T Unter Audio werden Lautstärke und weitere Audiooptionen eingestellt. Abbildung 11: Audio Settings Hardware Version: 1.0 24 / 31 Software Version: 1.0...

  • Seite 26: Abbildung 12: Direct Access Keys

    SIP Türmodul-T Unter den Direkt Acces Keys werden die Rufziele der Tasten eingestellt. Das Rufziel ist folgendermaßen aufgebaut: “Interne_Rufnummer_des_Ziels@IP-Adresse_des_SIP-Servers“ BSP: 25@192.168.178.1 Abbildung 12: Direct Access Keys Unter Relays/Outputs werden die Relaiseinstellungen gemacht. Im Dropdown Menü wird eingestellt, welche Ziffer als Code fungiert, um die entsprechende Relaisfunk- tion auszulösen.

  • Seite 27: Abbildung 13: Relais-Settings

    SIP Türmodul-T • Incoming Ringin: Relais wird angeschaltet, solange ein Teilnehmer versucht mit der Sprechstelle eine Sprachverbindung aufzubauen. • Outgoing Call: Relais wird angeschaltet, solange ein Gespräch, ausgehend von der Sprechstelle, be steht. • Incoming Call: Relais wird angeschaltet, solange ein Gespräch, zur Sprechstelle eingehend, besteht. •...

  • Seite 28: Abbildung 14: Script

    SIP Türmodul-T Unter Script werden Scripts parametriert. Slot: Beschreibt den Scriptslot der parametriert wird. Label: Name für den Scriptslot Scriptparameter bei Loxone: <Ziel-IP für CallRequest> <Call-Index> <Anzahl Aussendungen des UDP-Pakets> <Passwort für Web- Interface> Beispiel: „lua udpCallReq.lua 255.255.255.255 1 3 admin“ Abbildung 14: Script Hardware Version: 1.0 27 / 31...

  • Seite 29: Abbildung 15: Script-Events

    SIP Türmodul-T Script Events werden hier einzelnen Inputs zugeordnet. Es können bis zu 4 Scripts gleichzeitig hinterlegt werden, d.h. maximal 4 Tasten bzw. 4 Miniserver. Abbildung 15: Script-Events Auf der Backup and Restore Seite kann die Konfigration gesichert und aufgespielt werden. Abbildung 16: Backup &...

  • Seite 30: Abbildung 17: Gerätepasswort

    SIP Türmodul-T Auf der Change Password Seite kann man das Gerätepasswort ändern. Abbildung 17: Gerätepasswort Unter Advanced SIP kann man Whitelisteinträge von SIP Teilnehmern vornehmen auf die das TKIS dann regieren darf. Abbildung 18: SIP Whitelist Hardware Version: 1.0 29 / 31 Software Version: 1.0...

  • Seite 31: Maßzeichnung

    SIP Türmodul-T 6. Maßzeichnung Hardware Version: 1.0 30 / 31 Software Version: 1.0...

  • Seite 32: Abbildungsverzeichnis

    Abbildung 01: Symbol-Tabelle......................... Abbildung 02: EMV-Tabelle..........................Abbildung 03: Entsorgungshinweis........................ Abbildung 04: Einbauhöhe & Bedienabstand.................... Abbildung 05: Übersicht Anschlüsse ......................Abbildung 06: Login Baudisch Web-Konfiguration.................. Abbildung 09: Recovery-Menü........................Abbildung 10: Account Settings........................Abbildung 11: Audio Settings........................... Abbildung 12: Direct Access Keys........................
