BASETech 1839714 Gebrauchsanweisung

Gebrauchsanweisung

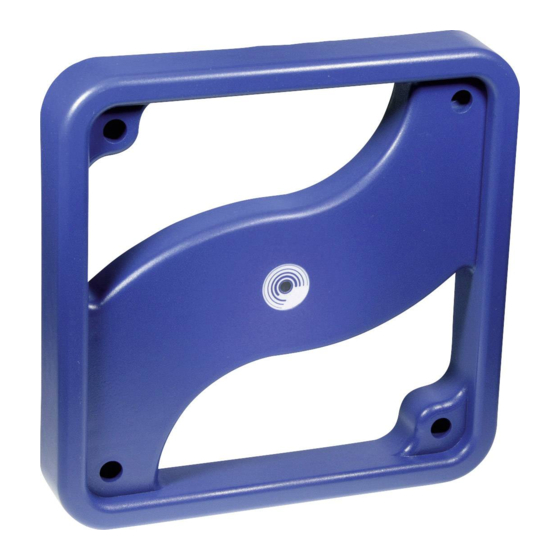

RFID Weitbereichsleseantenne
Best.-Nr. 1839714
Bestimmungsgemäße Verwendung
Die RFID Weitbereichsleseantenne ist ein Lesegerät für 125kHz RFID-Transponder zum Anschluss an
Zugangskontrollsysteme, die eine Weiterverarbeitung der ausgelesenen ID-Nummern durchführen.
Es stehen zwei Datenschittstellen zur Verfügung:
• Wiegand 42-Bit Schnittstelle
• RS-485 serielle Schnittstelle mit 9600 bps / 8N1
Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt
werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw.
verbunden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Lieferumfang
1 x Long Range Antenne mit 2 Meter Anschlusskabel
4 x Schrauben für die Wandmontage
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Website.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z. B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir
nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen
die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE0550/0551,
VDE 0700, VDE 0711 und VDE 0860.
• Diesen Bausteine und Module sind nicht für den Einsatz in Lebens- erhaltenden oder
lebensrettenden Systemen oder ähnlichen Anwendungen konzipiert! Verwenden Sie
das Produkt nicht für Zwecke, bei denen im Falle eines Ausfalls, einer Störung oder einer
Fehlfunktion Personen- oder Sachschäden möglich sind.
• Wird der Baustein zum Schalten hoher Spannungen (> 24V) verwendet, darf die
Elektroinstallation nur in spannungslosem Zustand und nur durch einen sachkundigen
Fachmann erfolgen. Der Baustein darf dann nur in Betrieb genommen werden, wenn er
vorher berührungssicher in ein Gehäuse eingebaut wurde.
• Der Baustein ist ausschließlich für den Einsatz in trockener und sauberer Umgebung
geeignet. Die Verwendung in unmittelbarer Umgebung von Wasser, grobem Schmutz oder
starker Feuchtigkeit ist gefährlich und unzulässig.
• Das Produkt darf nicht in Verbindung mit leicht entflammbaren und brennbaren Flüssigkeiten
verwendet werden.
• Überschreiten Sie keinesfalls die elektrischen Grenzwerte, die unter 'Technische Daten' am
Ende dieser Anleitung angegeben sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben
von Modulen und Bausteinen von geschultem Personal verantwortlich zu überwachen.
• Das Produkt ist kein Spielzeug und kann für Kinder gefährlich sein! (Verschlucken von
Kleinteilen, Stromschlag ...)
Bedienelemente
a) Anschlussbelegung
Das 6-polige Anschlusskabel ist wie folgt belegt:
rot Versorgungsspannung +12-15V DC
schwarz Versorgungsspannung 0V (GND)
grün Wiegand42 Interface 'WG0'
weiss Wiegand42 Interface 'WG1'
blau RS-485 Interface 'A'
gelb RS-485 Interface 'B'
b) Besondere Hinweise
Die Versorgungsspannung muss stabilisiert sein und darf keine hochfrequenten Störungen (Ripple)
aufweisen da hierdurch die Leseleistung deutlich vermindert werden kann.
c) Datenformat der Wiegand 42 Schnittstelle
Die Wiegandschnittstelle sendet eine Folge von 42 Bits als Impulse auf den Leitungen 'WG0' und 'WG1'.
Es handelt sich um Open-Collector Ausgänge und die Datenleitungen müssen im Ruhezustand vom
Zugangscontroller auf +5V-12V gezogen werden.
Für eine komplette Datenübertragung werden 42 negative Impulse mit 100µS Dauer im Zeitraster von 2 mS
gesendet. Je nachdem, ob eine logische '0' oder '1' zu senden ist, wird der Impuls auf der Leitung 'WG0'
oder 'WG1' ausgegeben.
Die Transponderkennung umfasst 40Bit und es werden zwei Paritätsbits zur Überprüfung der
Datenübertragung hinzugefügt. Die Übertragung beginnt mit einem 'even' Paritätsbit für die ersten 20
Datenbits und endet mit einem 'odd' Paritätsbit für die letzten 20 Datenbits.
E (b0 . . . . . . . . . . . . . . . . b19)
Beispiel:
1 0101 1101 0001 1010 0010
Die Paritybits sind so gesetzt, daß die ersten 21 Bit der Übertragung immer eine gerade Anzahl an Einsern
aufweisen während die letzten 21 Bit immer eine ungerade Anzahl an Einsern aufweisen.
d) Datenformat der RS-485 Schnittstelle
Die Datenausgabe auf der RS-485 Schnittstelle erfolgt unmittelbar nach der Ausgabe über die
Wiegandschnittstelle.
Die 40Bit der Transponderkennung werden in 5 unmittelbar aufeinander folgenden Bytes ohne zusätzliche
Quersummeninformation gesendet.
Die Datenrate beträgt 9600 bps (104µS pro Bit). Es werden 8 Datenbits mit einem Startbit und einem Stopbit
gesendet (8N1).
Montagehinweise
Die Leseantenne kann über die vier dafür vorgesehenen Löcher in den Ecken an einer Wand befestigt
werden.
Die Antenne muss auf einer nichtmetallischen Wand angebracht werden, da die Leseeigenschaften durch
metallische Objekte in der Nähe der Antenne sehr stark beeinträchtigt werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Abmessung : ......................................... 240 x 240 x 35 mm
Anschlussleitung: .................................. fest verbunden, 6-polig, 2 Meter
Stromversorgung: ................................. 12-15V DC =
Stromaufnahme: ................................... 200mA max.
Schnittstellen: ....................................... Wiegand 42 / RS-485 9600/8N1 Zul.
Umgebungstemperatur: ........................ 0°C bis 40°C
Transponder Kompatibilität: .................. EM410x komp. 64/40Bit ROM-Transponder.
Sendeleistung. ...................................... < 10 mW ERP (gemäß CE / RED )
Kompatibles Zubehör ........................... B/N 1839710 Transponderkarte
B/N 1839711 Schlüsselanhänger-Transponder
B/N 1840879 Netzteilmodul
B/N 1839715 Zugangskontrolle für 400 Benutzer
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
(b20 . . . . . . . . . . . . . . . . b39) O
0001 0100 0110 0011 1100 1
