Habegger 6 Originalbetriebsanleitung
Haspelantrieb
Inhaltszusammenfassung für Habegger 6

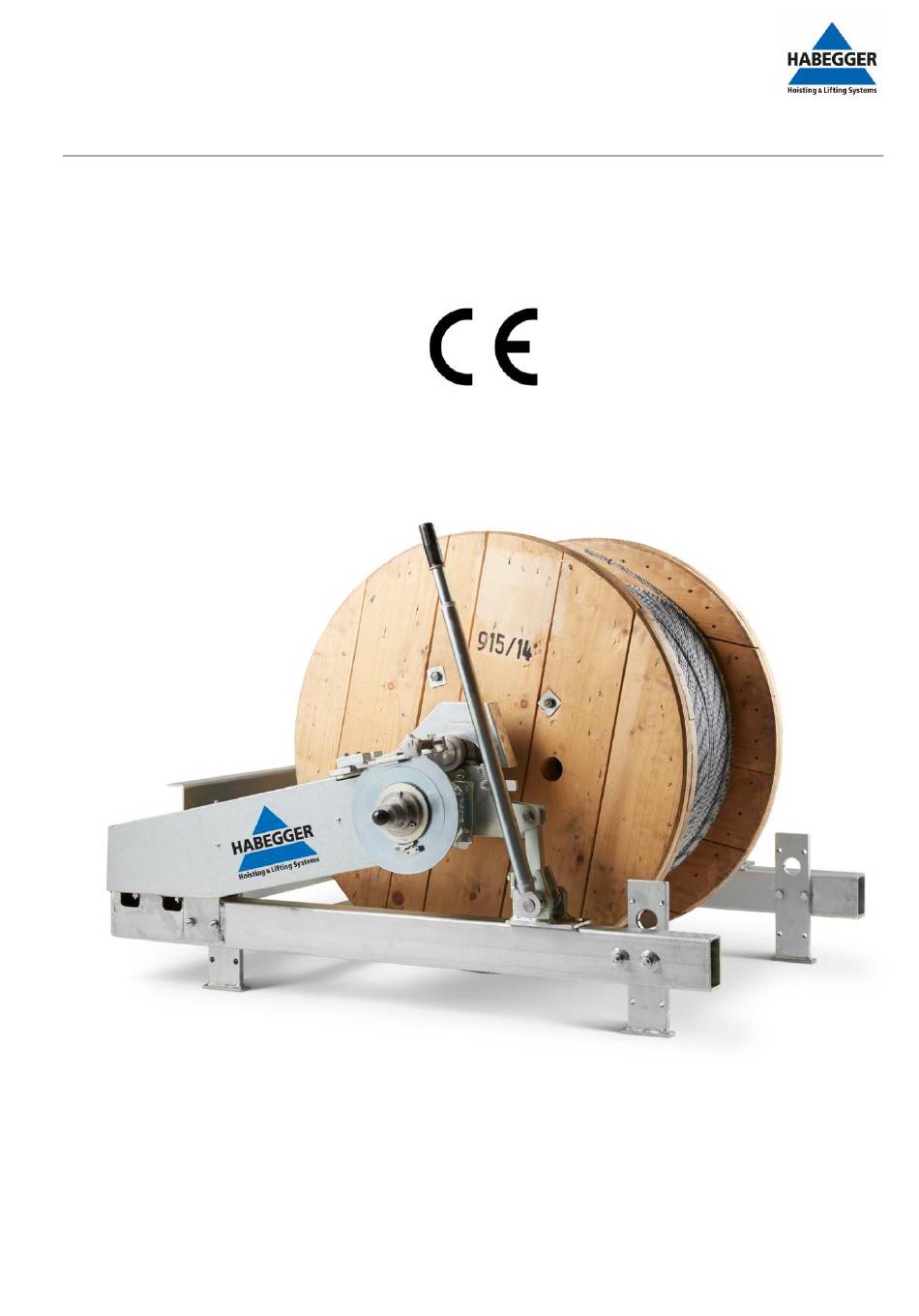

- Seite 1 Betriebsanleitung TGT. 01.04.2020 Technik Seite 1 von 12 Originalbetriebsanleitung Version: 03 Haspelantrieb 6 01651_Haspelantrieb 6 ©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020...
-
Seite 2: Prüfzertifikat
Reel drive 6 Geräte Nr. /N° de la machine / Machine no.: ..........Art. Nr./ N° art./ Art. no.: ..........Motor-Nr. / N° du moteur / Motor no.: ..........Datum/Date/Date: ..........Unterschrift/Visa/Visa: ..........©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020... -
Seite 3: Inhaltsverzeichnis
Betriebsanleitung TGT. 01.04.2020 Technik Seite 3 von 12 Inhalt Allgemeine Beschreibung ..............................6 Antrieb ..................................6 Kupplung..................................6 Bremse ..................................6 Aufbau und Funktion ................................7 Sicherheitshinweise................................8 Bestimmungsgemässe Verwendung ..........................8 Sicherheitshinweise in dieser Betriebsanleitung ......................8 Allgemeine Sicherheitshinweise ........................... 9 Zugelassene Bediener .............................. -
Seite 4: Gewährleistung Und Haftung
Technik Seite 4 von 12 Gewährleistung und Haftung Die Firma Habegger gewährt einen Anspruch auf kostenlosen Ersatz sowie Ein- und Ausbau der Teile, die nachweislich infolge Material- oder Bearbeitungsfehlern unbrauchbar geworden sind. Die Gewährleistungsfrist (Garantiefrist) beträgt 12 Monate. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder meh- rere der folgenden Ursachen zurückzuführen sind:... -
Seite 5: Eg-Konformitätserklärung
Zudem verliert diese Konformitätserklärung ihre Gültigkeit, wenn die Bestimmungen der Betriebs- und Instandhaltungsanlei- tung nicht befolgt oder missachtet werden. Zutreffende EG-Richtlinie: EG-Richtlinie Maschinen 2006/42/EG Angewandte harmonisierte Normen: EN ISO 12100: 2011-01 Ort: Thun Datum: 1. April 2020 Leiter Technik Thomas Gerber Urs Schneider ©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020... -
Seite 6: Allgemeine Beschreibung
Seite 6 von 12 Allgemeine Beschreibung Der Haspelantrieb 6 dient zum Aufwickeln des unbelastet aus dem Motorseilzuggerät HIT-TRAC ausgestossenen Seils auf Bobinen bis 1.2 m. Der Haspelantrieb hat keine Wickelvorrichtung. Das heisst der Wickelvorgang muss beobachtet und, wenn nötig, korrigiert werden. -
Seite 7: Aufbau Und Funktion
TGT. 01.04.2020 Technik Seite 7 von 12 Aufbau und Funktion 1 Getriebemotor 6 Hebelrohr 2 Schalter 7 Anschlag zu Welle 3 Stecker 8 Sicherungsbügel 4 Bedienungsknopf 9 Mitnehmer 5 Sterngriff 10 Füsse ©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020... -
Seite 8: Sicherheitshinweise
Technik Seite 8 von 12 Sicherheitshinweise Die HABEGGER Haspelantrieb 6 entspricht dem derzeitigen Stand der Technik. Funktionsbedingt ist dieser in offener Bauweise ausgeführt. Zum Schutz vor Unfällen ist er nach den anerkannten sicherheitstechnischen Normen, Richtlinien und Ge- setzen mit wirksamen Sicherheitsvorrichtungen ausgestattet. -
Seite 9: Allgemeine Sicherheitshinweise
Achtung! Sobald nur noch drei Windungen auf der Bobine liegen, Maschine stoppen. Zugelassene Bediener Der Haspelantrieb 6 darf nur von einer Fachkraft und autorisierten Person bedient werden. Sorgen Sie als Betreiber des Has- pelantriebes dafür, dass dem Bediener die Betriebsanleitung zugänglich gemacht wird, und vergewissern Sie sich, dass er sie gelesen und verstanden hat. -
Seite 10: Technische Daten
Welle so in Bobine schieben, dass das Zahnrad an der Antriebsseite steht. Hülse an der Gegenseite ganz einschieben und mit Schraube sichern. Bobine ganz zum Haspelantrieb rollen (bis zum Anschlag der Welle). Mit Hebelrohr am Schwenkhebel Bobine anheben. Sicherungsbügel beidseitig einschwenken. Zahnradschutz einschwenken. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020... -
Seite 11: Betrieb
Beim Seilabziehen auf Seilende achten! Bobine entfernen Seil ganz aufwickeln, Motor ausschalten und Seilende befestigen. Zahnradschutz und Sicherungsbügel zurückschwenken Mit Hebelrohr Schwenkhebel nach unten schwenken. Achtung! Bobine kann nach vorne rollen. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 01.04.2020... -
Seite 12: Störungen
Lagerstellen der Welle schmieren Getriebeöl wechseln alle 3 Jahre Ersatzteile Die Ersatzteile sind auf einer separaten Liste hinterlegt. Diese kann von der Firma HABEGGER angefordert werden. Entsorgung Beachten Sie die landesüblichen Vorschriften zur Entsorgung. Entleeren Sie das Getriebe vollständig von Öl.
