Montageanleitung Kleinkindschaukel „Fips"
Artikel-Nr. 51 2051 401

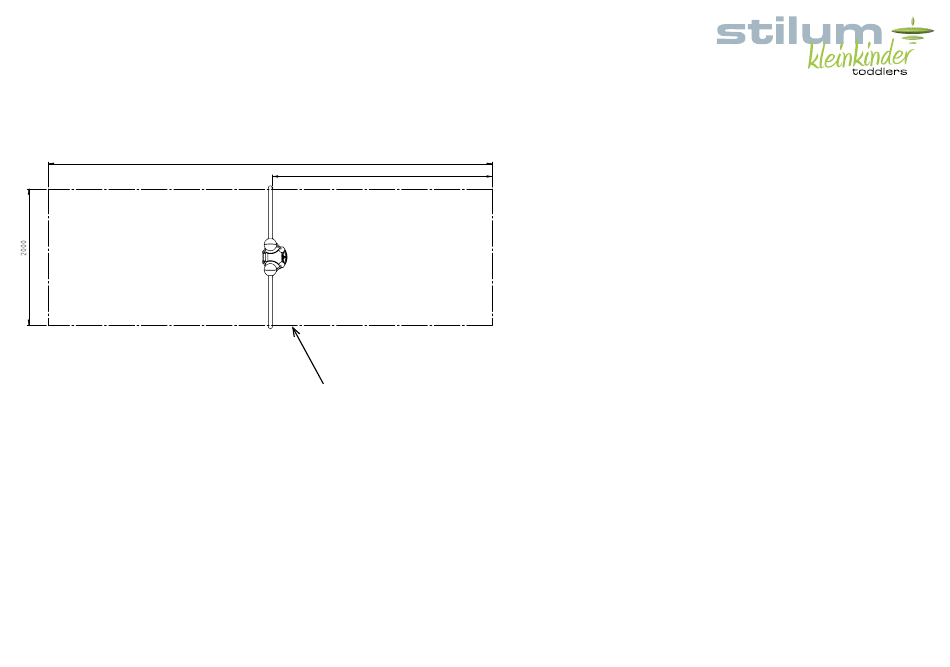

Skizze 3: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
6500
3220
Grundfläche des Mindestraums=
Aufprallfläche bei Verwendung von Naturböden mit
stossdämpfender Wirkung.
Bei Verwendung von synthetischem Fallschutz
verkürzt sich die Aufprallfläche in Schaukelrichtung
um jeweils 500 mm. Der Mindestraum bleibt jedoch
in seiner Gesamtheit erhalten.
Rev
Änderung
Datum
7. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 965 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz.
Bei geringerer Einbautiefe (Sonderanfertigung) empfehlen wir synthetischen
Fallschutz. In diesem Fall muss gewährleistet sein, dass herausragende Teile
(z.B. Schrauben, Knotenbleche) mit entsprechendem Fallschutz abgedeckt
werden.
8. Kette mit Schaukelsitz an der Schaukelaufhängung verschrauben.
9. Fundamente von Einmastgeräten müssen zur regelmäßigen Inspektion
zugänglich sein.
10. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen. Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbin-
dung mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Maßstab
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Benennung
Name
Datum
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Draufsicht
Gez.
Schramm
13.03.18
Gepr.
Projekt
Fips
Zeichnungsnummer
1201-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1:25
Blatt
1
A3
Stand: 14.09.2020 S. 3
