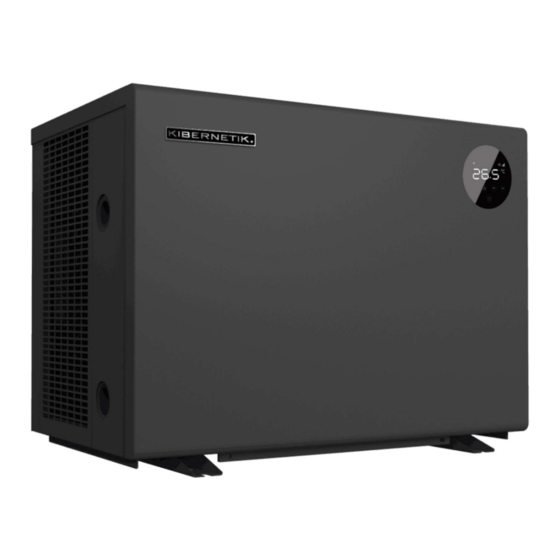

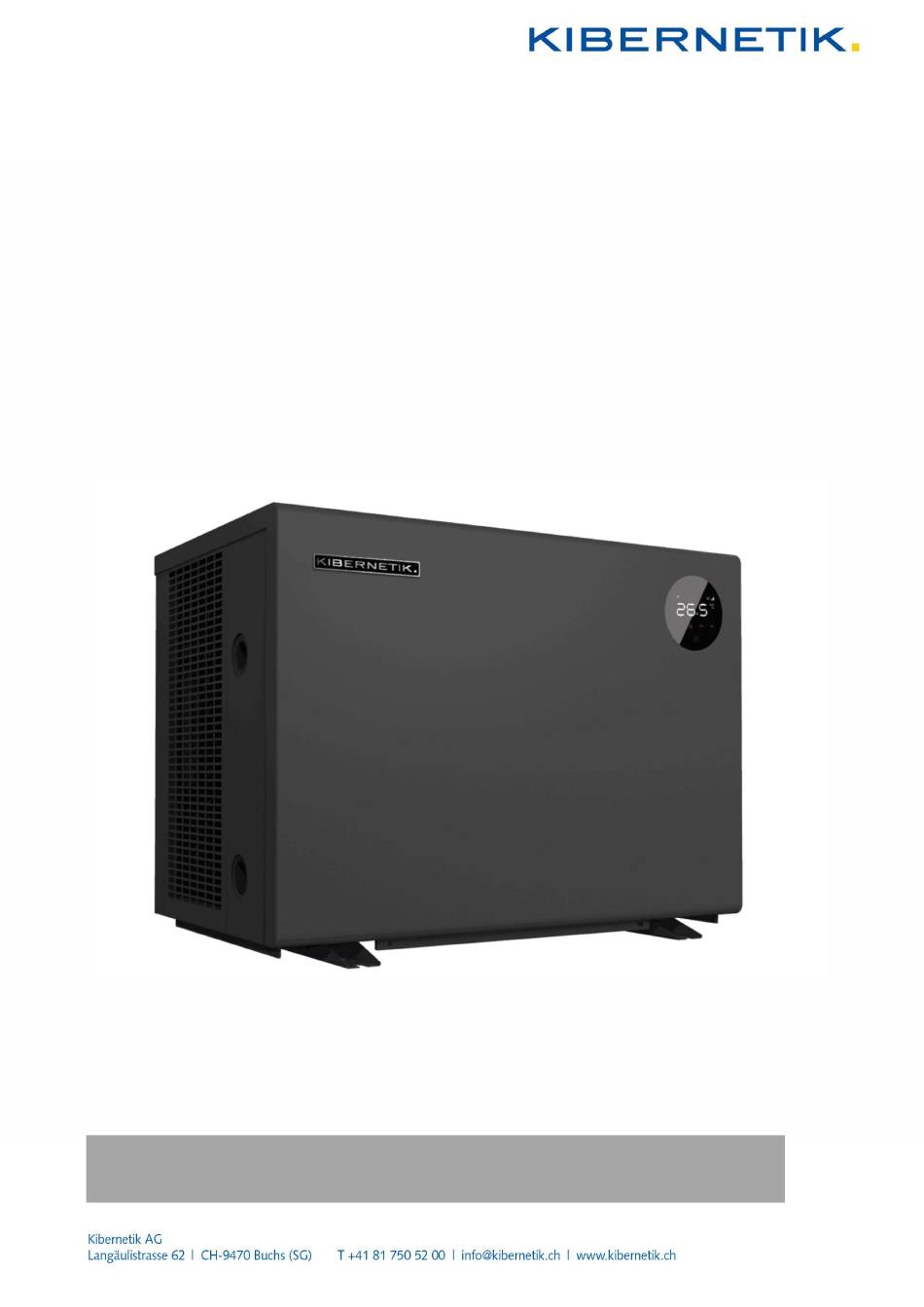

- Seite 1 KIBERNETIK INVERTER SCHWIMMBAD WÄRMEPUMPE F25 / F50 / F100 BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung ..............................2 2. Achtung ..............................3 3. Sicherheit ..............................3 C. Ihre Wärmepumpe 1. Transport ..............................4 2. Zubehör: ..............................4 3. Eigenschaften ............................5 4. Betriebsbedingungen und Betriebsbereich: ....................5 5. Vorstellung der verschiedenen Betriebsmodi: ..................5 6. -
Seite 3: Vorwort
A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Kibernetik Poolwärmepumpe mit Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolwärmepumpe, ihr Kibernetik Team. -
Seite 4: Sicherheitsvorkehrungen
B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung des Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. -
Seite 5: Achtung
2. Achtung a. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. b. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. c. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden. -
Seite 6: Ihre Wärmepumpe
C. Ihre Wärmepumpe 1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Überwurfmuttern an (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf... -
Seite 7: Eigenschaften
3. Eigenschaften DC Twin-Rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4-Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher exakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- und Niederdruckschutz 4. Betriebsbedingungen und Betriebsbereich: Lufttemperaturbereich: -10℃～+43℃ Heizbereich: +18℃～+40℃ Die Heizungspumpe erbringt ihre optimale Leistung bei einer Lufttemperatur von +15℃～+25℃ 5. -
Seite 8: Technische Parameter
6. Technische Parameter Modell F25 / 022727 F50 / 022151 F100 / 022728 BETRIEBSBEDINGUNGEN: Luft 27°C/ Wasser 27°C/ Feuchtigkeit 80% Heizleistung (kW) 13.0 28.0 COP-Spanne 7.2~14.0 7.0~14.5 7.1~15.8 PERFORMANCE CONDITION: Air 15°C/ Water 26°C/ Humid. 70% Heizkapazität (kW) 19.0 COP-Spanne 4.5~7.3... -
Seite 9: Masse
7. Masse Name Größe (mm) Modell F25 / 022727 F50 / 022151 F100 / 022728 1060 ※Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt... -
Seite 10: Installationsanleitung
Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden. Für Modelle F25 und F50 Für Model F100... - Seite 11 Automatische Kugelhahn Wasserdesinfektion Kugel - hahn Filter Düsenleitun Kugelhahn Filterpumpe 1) Der Rahmen muss mit Bolzen (M10) in einem Betonfundament oder einer Halterung fixiert werden. 2) Bitte platzieren Sie keine Gegenstände vor dem Gerät, welche den Luftstrom in das und aus dem Gerät blockieren könnten, und halten Sie das Gerät in einem Umkreis von 50cm frei von Hindernissen, andernfalls kann die Effizienz der Heizung gemindert oder gar völlig verhindert werden;...
-
Seite 12: Verkabelung
Verwenden Sie den lokalen Bestimmungen entsprechend einen Allstromsensitiven FI - Schutzschalter (≤ 30mA). e. Die Strom- und die Signalleitung sollten fachgerecht verlegt sein und sich nicht gegenseitig beeinträchtigen. 3. Schaltplan F25 / F50: 230V / 50Hz Verteiler (vom Kunden bereitzustellen) Schalttafel der Poolheizungspumpe Stromkabel Stromnetz... -
Seite 13: Referenzwerte Für Schutzvorrichtungen Und Kabelspezifikationen
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen F100 MODELL 022727 022151 022728 Sicherung (A) 3 x 1.5 3 x 2.5 5 x 2.5 Stromkabel (mm 3 × 0.5 3 × 0.5 3 × 0.5 Signalkabel (mm ※ Die obigen Daten können ohne Vorankündigung geändert werden. Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge. -
Seite 14: Betriebsanleitung
E. Betriebsanleitung 1. Steuerung Symbol Bezeichnung Funktion Wärmepumpe AN / AUS AN / AUS Wifi Einstellungen Entsperren Sperren / Entsperren Steuerung Geschwindigkeits- Boost Silence modus Pfeiltasten Temperatureinstellung / - anzeige Achtung: a. Standby-Modus oder Bildschirmsperre: Nur leuchtet auf, der Bildschirm und die restlichen Tasten sind dunkel. -
Seite 15: Betriebsanleitung
2. Betriebsanleitung a. Bildschirmsperre: 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren oder zu entsperren. 2) Automatische Bildschirmsperre: Nach 30 Sekunden Nichtbenutzung b. Angeschaltet: Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu entsperren, drücken Sie , um das Gerät anzuschalten. - Seite 16 g. Statusanzeige 1）Drücken Sie für 5 Sekunden um in die Statusanzeige zu gelangen. 2）Es ertönt ein Bestätigungssignal und das Display zeigt „C0“. 3）Mittels der Pfeiltasten können Sie die einzelnen Statuswerte einsehen: 4）Durch erneutes Drücken der gelangen Sie zurück in die Hauptanzeige. Statuswert Status Einheit...
-
Seite 17: Testlauf
F. Testlauf 1. Inspizieren Sie die Wärmepumpe vor dem Einsatz a. Der Ventilator und die Ausgänge sind nicht blockiert. b. Überprüfen Sie die Verrohrungsanschlüsse sowie die Einstellung des Bypasses. c. Überprüfen Sie die Verkabelung anhand des Schaltplans und des Erdungsanschlusses. d. -
Seite 18: Wartung
G. Wartung AUS, Schalten Sie die Heizung unbedingt bevor Sie das Gerät reinigen, untersuchen oder reparieren 1. Wenn Sie im Winter nicht schwimmen: a. Nehmen Sie das Gerät vom Stromnetz, um eine Beschädigung zu verhindern. b. Lassen Sie das Wasser aus dem Gerät ablaufen. c. -
Seite 19: Lösungen Für Häufiger Auftretende Probleme
H. Lösungen für häufiger auftretende Probleme 1, Reparaturanleitung ----------------------------------------------------------------------------------------------------------------------------------------- WARNUNG: a. Wenn das Gerät repariert werden muss, wenden Sie sich bitte an Ihren Schwimmbad – Fachhandel. b. Servicepersonal erforderlich Jeder, der mit einem Kühlmittelkreislauf arbeitet oder einen Kühlmittelkreislauf unterbricht, sollte über ein entsprechendes Zertifikat einer akkreditierten Zulassungsstelle verfügen, das ihn zum sicheren Umgang mit Kühlmitteln auf der Grundlage der branchenanerkannten Bewertungskriterien befähigt. - Seite 20 Schutz- & Fehlercode Display Keine Fehleranzeige Kein Durchfluss Stromzufuhr außerhalb des Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr und -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige Hochdruckschutz Niedrigdruckschutz 3-Phasenfolgeschutz (nur wenn dreiphasig) Wasserabfuhrtemperatur zu hoch oder zu niedrig Hoch Ausstoßtemperatur Schutz vor Verdampfer Überhitzung (nur im Kühlmodus) Kommunikationsfehler des Kontrollpanels...
-
Seite 21: Schaltplan Für Die Elektrische Verdrahtung (Optional)
I. Schaltplan für die elektrische Verdrahtung (optional) Wasserpumpe: 230 V Spannung, <500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Sperrkontakt für extern Ansteuerung Ein/Aus Pumpe Anschluss auf DIN2 Unterbrecher / Sicherung (Bauseits vom Kunden) Stromversorgung 230V~/50Hz Erdung... - Seite 22 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Sperrkontakt Für extern Ansteuerung Ein/AUS Pumpe Anschluss auf DIN2 Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz (Bauseits) Stromversorgung 230V~/50Hz Erdung...
-
Seite 23: Wasserpumpe: 400V Spannung
Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung 400V~/50Hz Erdung Sperrkontakt Für extern Ein/Aus Ansteuerung Anschluss auf Pumpe DIN2 Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz(bauseits) Stromversorgung 400V~/50Hz Erdung... - Seite 24 Verdrahtung Pumpe zu Wärmepumpe Die Filterpumpe kann über die Schwimmbad-WP Klemmen P1+P2 nach dem folgenden Schema angesteuert werden. Dadurch wird verhindert, dass bei Poolanlagen, welche die Filterpumpe nicht im Dauerbetreib haben die WP nicht über die Störung E3 (Kein Durchfluss) Ein-, Ausgeschaltet wird. Beachten sie das, die Pumpe nur bis zu einer Leistung von <500W direkt über den Schaltkontakt Betrieben werden kann.
-
Seite 25: Wifi-Betrieb
J. Wifi-Betrieb APP Download Registrierung 1. Registrierung über Mobiltelefon oder E-Mail Download für Android D o w n l o a d f ü r i O S 2. Registrierung... - Seite 26 Familie erstellen Bitte bestimmen Sie einen Namen und wählen Sie einen Ort APP Pairing 1. Drücken Sie “ ” 3 Sekunden um das Display zu entsperren, drücken Sie “ ” für 3 Sekunden und lassen sie die Taste wieder los sobald Sie ein Tonsignal Hören und geben Sie den WiFi passwort in APP ein.
- Seite 27 2. Drücken Sie „Gerät hinzufügen“und folgen Sie den Anweisungen...
-
Seite 29: Betrieb
Betrieb Für Geräte mit Heizfunktion: Anzeige für Boost/ Silence Modus Aktuelle Wassertemperatur Wunschtemperatur Timer Auswahl Boost/ Silence Modus Ein/Aus 2. Für Geräte mit Heiz- und Kühlfunktion: Anzeige für Boost/ Silence Modus Aktuelle Wassertemperatur Wunschtemperatur Auswahl Heizen\ Kühlen\Auto-Funktion Timer Auswahl Boost/ Silence Modus On/Off... -
Seite 30: Geräte Für Familienmitglieder Freigeben
Geräte für Familienmitglieder freigeben Wenn Ihre Familienmitglieder nach dem Pairing auch das Gerät steuern möchten, lassen Sie Ihre Familienmitglieder zuerst die App Installieren, danach kann der Administrator wie folgt vorgehen Notiz: 1. Wettervorhersage dient nur als Referenz. APP aktualisiert sich selbst ohne Ankündigung.
