Unter der Lenksäule
1.
Wählen Sie einen Adapter passend zu Ihrem neuen Radio aus,(auf der Rückseite finden Sie
eine Übersicht) und verbinden Sie diesen mit dem Interface.
2.
Schalten Sie die Zündung ihres Fahrzeuges aus!!
3.
Bauen sie das Originalradio aus und vergewissern Sie sich ob der mit dem Interface gelieferte
Adapter an ihr Fahrzeug passt.
4.
Verbinden Sie den mitgelieferten fahrzeugspezifischen Adapter mit ihrem Fahrzeug und die
ISO Stecker mit ihrem neuen Radio.
5.
Entfernen Sie die Lenksäulenverkleidung und suchen sie den 6fach stecker.Herrausziehen und
mit 40253 Kabel Verbinden.Auf Pin 4 dieses Steckers befindet sich das Datenkabel.
6.
Überprüfen sie ob das rote Kabel mit +12V Zündung verbunden ist und schalten sie dann die
Zündung ein.
7.
Testen Sie alle Funktionen bevor Sie das neue Radio fest einbauen.
Bei Problemen: überprüfen Sie ob der richtige Adapter verwendet wurde und sich die Verbindungen in den richtigen Steckplätzen befinden.Trennen Sie
das Gerät immer von der Spannungsversorgung bevor Sie Änderungen an den Kabeln vornehmen. Überprüfen Sie ob das rote Kabel mit +12V Zündung
verbunden ist und nicht mit +12V Dauerplus.Überprüfen Sie die Masseverbindung ihres Autoradios und vergewissern Sie sich das das schwarze Kabel

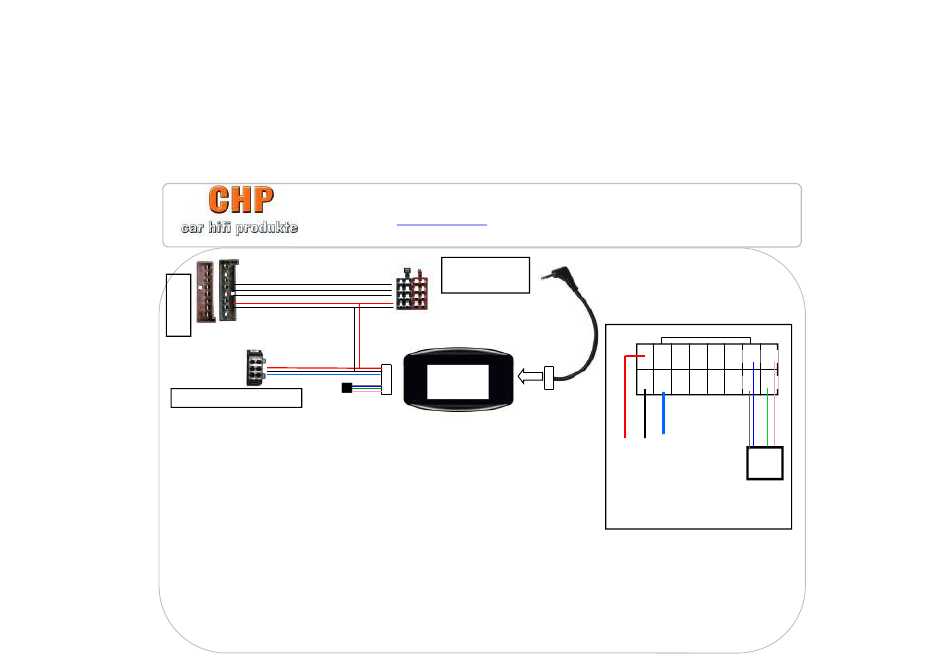

mit Masse verbunden ist. Überprüfen Sie ob alle Verbindungen genau den in Diagram 1 dargestellten Verbindungen entsprechen.
E-Mail:
verkauf@chp24.com
Website:
www.chp24.com
zum Autoradio
Software version
V1.53 oder
höher
1.
Lenkradfernbedienungs Adapter 40253
Ford Galaxy (96-02)
VW Sharan (96-02)
1-Immer den Radioadapt-
er anschliessen bevor
die Zündung
eingeschaltet wird!
1
3
5
7
2
4
6
8
+12v
-12v
RC
IGN
GND
Data
Überprüfen Sie ob der 16-pin
Stecker
genauso belegt ist wie oben
abgebildet
9
11
13
15
10
12
14
16
Car
identity
Dongle
