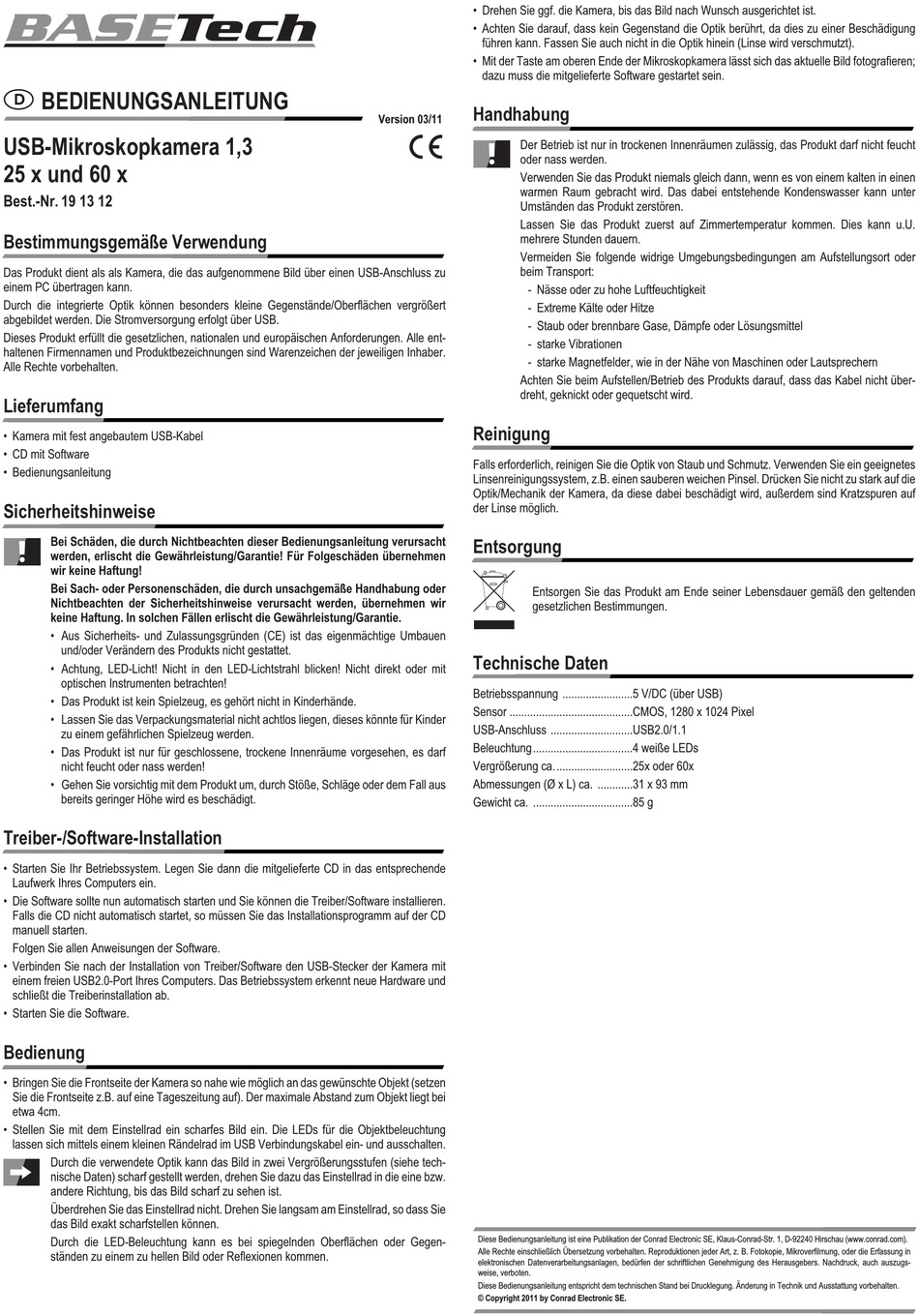

BASETech 19 13 12 Bedienungsanleitung

BEDIENUNGSANLEITUNG
USB-Mikroskopkamera 1,3
25 x und 60 x
Best.-Nr. 19 13 12
Bestimmungsgemäße Verwendung
Das Produkt dient als als Kamera, die das aufgenommene Bild über einen USB-Anschluss zu
einem PC übertragen kann.
Durch die integrierte Optik können besonders kleine Gegenstände/Oberflächen vergrößert
abgebildet werden. Die Stromversorgung erfolgt über USB.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Kamera mit fest angebautem USB-Kabel
• CD mit Software
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
• Achtung, LED-Licht! Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit
optischen Instrumenten betrachten!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Das Produkt ist nur für geschlossene, trockene Innenräume vorgesehen, es darf
nicht feucht oder nass werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
Treiber-/Software-Installation
• Starten Sie Ihr Betriebssystem. Legen Sie dann die mitgelieferte CD in das entsprechende
Laufwerk Ihres Computers ein.
• Die Software sollte nun automatisch starten und Sie können die Treiber/Software installieren.
Falls die CD nicht automatisch startet, so müssen Sie das Installationsprogramm auf der CD
manuell starten.
Folgen Sie allen Anweisungen der Software.
• Verbinden Sie nach der Installation von Treiber/Software den USB-Stecker der Kamera mit
einem freien USB2.0-Port Ihres Computers. Das Betriebssystem erkennt neue Hardware und
schließt die Treiberinstallation ab.
• Starten Sie die Software.
Bedienung
• Bringen Sie die Frontseite der Kamera so nahe wie möglich an das gewünschte Objekt (setzen
Sie die Frontseite z.B. auf eine Tageszeitung auf). Der maximale Abstand zum Objekt liegt bei
etwa 4cm.
• Stellen Sie mit dem Einstellrad ein scharfes Bild ein. Die LEDs für die Objektbeleuchtung
lassen sich mittels einem kleinen Rändelrad im USB Verbindungskabel ein- und ausschalten.
Durch die verwendete Optik kann das Bild in zwei Vergrößerungsstufen (siehe tech-
nische Daten) scharf gestellt werden, drehen Sie dazu das Einstellrad in die eine bzw.
andere Richtung, bis das Bild scharf zu sehen ist.
Überdrehen Sie das Einstellrad nicht. Drehen Sie langsam am Einstellrad, so dass Sie
das Bild exakt scharfstellen können.
Durch die LED-Beleuchtung kann es bei spiegelnden Oberflächen oder Gegen-
ständen zu einem zu hellen Bild oder Reflexionen kommen.
• Drehen Sie ggf. die Kamera, bis das Bild nach Wunsch ausgerichtet ist.
• Achten Sie darauf, dass kein Gegenstand die Optik berührt, da dies zu einer Beschädigung
führen kann. Fassen Sie auch nicht in die Optik hinein (Linse wird verschmutzt).
• Mit der Taste am oberen Ende der Mikroskopkamera lässt sich das aktuelle Bild fotografieren;
dazu muss die mitgelieferte Software gestartet sein.
Handhabung
Version 03/11
Der Betrieb ist nur in trockenen Innenräumen zulässig, das Produkt darf nicht feucht
° oder nass werden.
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören.
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen. Dies kann u.U.
mehrere Stunden dauern.
Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Achten Sie beim Aufstellen/Betrieb des Produkts darauf, dass das Kabel nicht über-
dreht, geknickt oder gequetscht wird.
Reinigung
Falls erforderlich, reinigen Sie die Optik von Staub und Schmutz. Verwenden Sie ein geeignetes
Linsenreinigungssystem, z.B. einen sauberen weichen Pinsel. Drücken Sie nicht zu stark auf die
Optik/Mechanik der Kamera, da diese dabei beschädigt wird, außerdem sind Kratzspuren auf
der Linse möglich.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung ........................5 V/DC (über USB)
Sensor ..........................................CMOS, 1280 x 1024 Pixel
USB-Anschluss ............................USB2.0/1.1
Beleuchtung..................................4 weiße LEDs
Vergrößerung ca...........................25x oder 60x
Abmessungen (Ø x L) ca. ............31 x 93 mm
Gewicht ca. ..................................85 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
