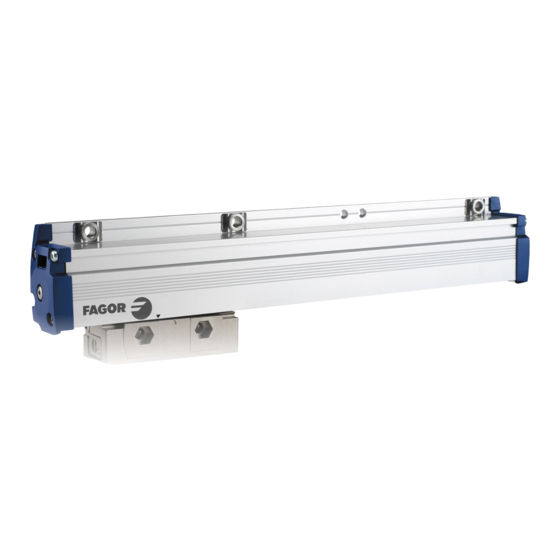

Fagor G2AD Installationshandbuch
Lineargeber
Verwandte Anleitungen für Fagor G2AD
Inhaltszusammenfassung für Fagor G2AD
- Seite 1 Fagor Automation S. Coop. LINEARGEBER MODELL: G2AD INSTALLATIONSHANDBUCH Handbuch Nr.: 14460192 Version des Handbuchs: 1702...
- Seite 3 Vorsicht G2AD - v1702 - page 1/13...
- Seite 4 ISO 2768 - mH CM = Messlänge P absolut=20 < 6 mm: ±0.2 mm = Maschinenführung (A) Den Lesekopf bitte nicht über die markierten Enden des Maßstabs hinausbewegen (B) ausgerichtete Markierungen = Beginn der Messlänge G2AD - v1702 - page 2/13...
- Seite 5 Montageoptionen Stellen Sie die Bohrungen her, um den Maßstab zu sichern. Der schattierte Bereich muss frei von Farbe und Schmutz sein. Montageoptionen Linearmaßstab Regeleinheit = nutzbare Gewindelänge Pa = Anzugsdrehmoment G2AD - v1702 - page 3/13...
-
Seite 6: Option Mit Gewindetragendem M6 Schraubenkopf
Option mit gewindetragendem M6 Schraubenkopf (**) Exklusivmaterial bei Fagor erhältlich. Codeangabe zur Nachbestellung (SW) Größe des Innensechskantschlüssels G2AD - v1702 - page 4/13... - Seite 7 Dichtung Dichtlippen sollten nicht auf Verschmutzungsquellen ausgerichtet sein In Umgebungen mit starker Kontamination sollte der Linearmaßstab geschützt werden. Zur Vermeidung des Eindringens von Schmutz abdichten. G2AD - v1702 - page 5/13...
- Seite 8 Montageoptionen, Toleranzen G2AD - v1702 - page 6/13...
- Seite 9 Montage auf der Maschine Montage auf Passstiften 1. Lineal vormontieren und ausrichten. Nach dem Ausrichten Schrauben anziehen. 2. Schrauben der Transportsicherung entfernen und den Lesekopf aufsetzen. 3. Kopfschrauben einsetzen und anziehen. 4. Transportsicherung des Lesekopfes entfernen. G2AD - v1702 - page 7/13...
- Seite 10 STECKER AN BEIDEN ENDEN Hinweis: Nur an einem Ende anschließen Um anzuschließen: Lösen Sie den Schraubbolzen und entfernen Sie den Deckel Entfernen Sie nicht den Deckel der der Anschlussseite Anschlussseite, die nicht verbunden wird G2AD - v1702 - page 8/13...
- Seite 11 Entfernen Sie nur die Schraube an der Seite des Sperrlufteinlasses 1. Lufteinlass durch Endkappen; durch beide Endkappen möglich. 2. Lufteinlass durch den Lesekopf; dualer Lufteinlass (*) Exklusivmaterial bei Fagor erhältlich. Codeangabe zur Nachbestellung G2AD - v1702 - page 9/13...
-
Seite 12: Elektrische Eigenschaften
Flexibel Φ 6 mm > 24 mm > 60 mm Φ 10 mm (mit Schutz) > 35 mm > 60 mm Φ 8 mm > 50 mm > 64 mm Gängige Biegung Gängige Biegung G2AD - v1702 - page 10/13... - Seite 13 G2AD - v1702 - page 11/13...
-
Seite 14: Kabel Zum Anschluss Der Fagor Feedat-Absolutwertgeber
Sensor FARBE Grau Pink Schwarz Violett Braun Hellgrün Weiß Orange Abschirmung EC -...PA – O Ohne Steckverbinder SIGNAL DATA /DATA REQ /REQ Untergrund FARBE Grün Gelb Blau Braun + Grau Weiß + Pink Abschirmung G2AD - v1702 - page 12/13... -
Seite 15: Gewährleistungsbestimmungen
Gewährleistungsbestimmungen Die Gewährleistungsbedingungen für dieses Produkt finden Sie im Downloadbereich der Unternehmenswebsite von FAGOR unter http://www.fagorautomation.de. (Dateityp: Allgemeine Verkaufsbedingungen - Gewährleistung). Konformitätserklärung Die Konformitätserklärung für dieses Produkt finden Sie im Downloadbereich der Unternehmenswebsite von FAGOR unter http://www.fagorautomation.com. (Dateityp: Konformitätserklärung). G2AD - v1702 - page 13/13... - Seite 16 FAGOR AUTOMATION S. COOP. Bº San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón - Spanien - Web: www.fagorautomation.de Fagor Automation E-Mail: info@fagorautomation.de Tel.: (34) 943 719200 Fax: (34) 943 791712...
