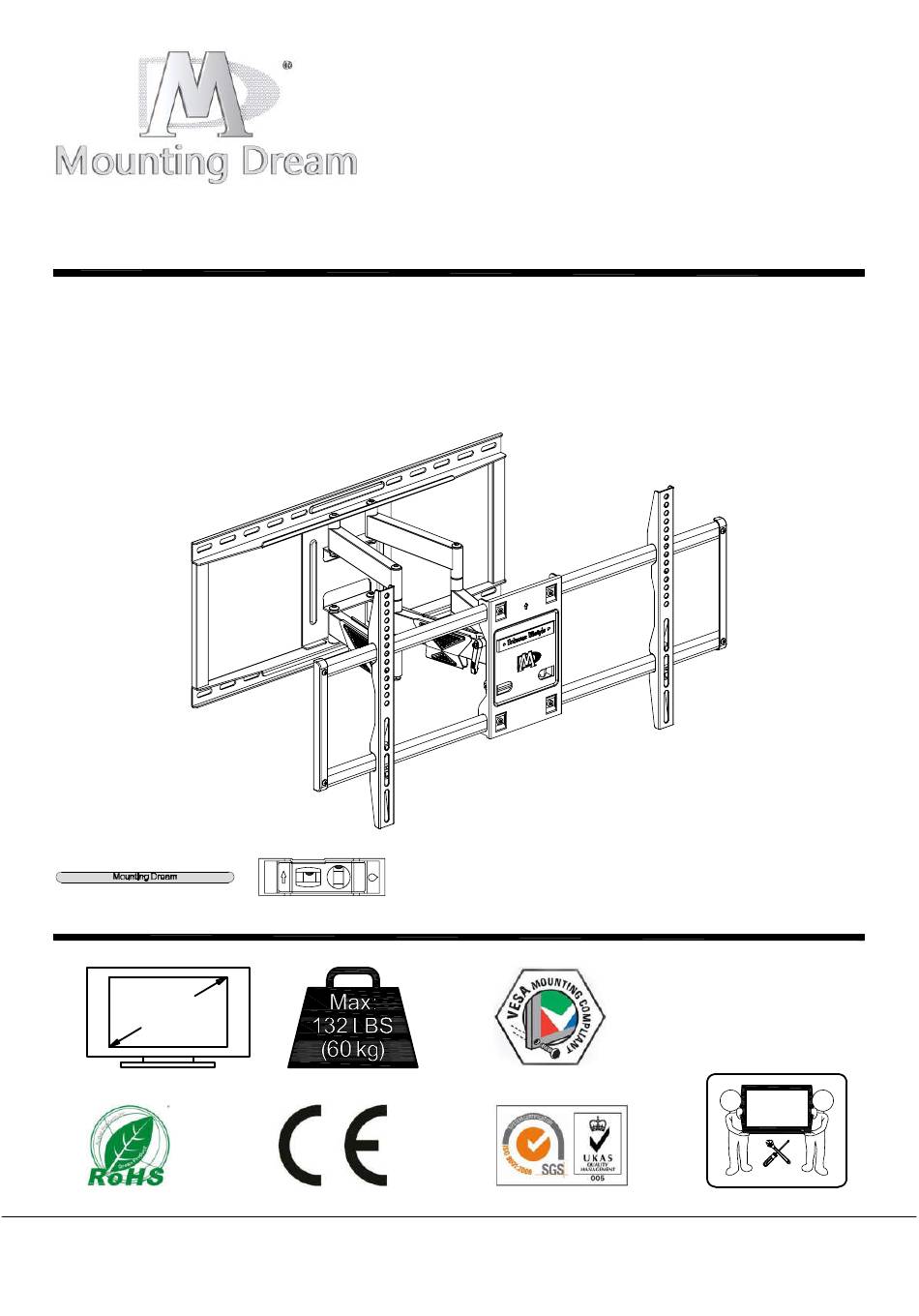

MD2298-XL INSTALLATION INSTRUCTION
Für die Installationsanweisungen auf Deutsch, siehe Seite 11~12.
Pour l'instruction en Français, veuillez vous reporter à la page 13~14.
Para las instrucciones de la instalación en Español, favor vea la página 15~16.
Per le Istruzioni in Italiano, vedi pagina 17~18.
x3
42"~84"
If you have any questions, please contact us via customerservice@mountingdream.com
or call us at telephone (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time).
For more information, please visit our website:www.mountingdreamonline.com
x1
Max:800x400mm/32x16"
Min:200x100mm/8x4"
1
TV
2
(B2)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mounting Dream MD2298-XL
Inhaltszusammenfassung für Mounting Dream MD2298-XL
- Seite 1 MD2298-XL INSTALLATION INSTRUCTION Für die Installationsanweisungen auf Deutsch, siehe Seite 11~12. Pour l'instruction en Français, veuillez vous reporter à la page 13~14. Para las instrucciones de la instalación en Español, favor vea la página 15~16. Per le Istruzioni in Italiano, vedi pagina 17~18.
-
Seite 2: Installation Tools
● The wall must be capable of supporting five times the weight of the TV and mount combined. ● Do not apply this product to any purpose not indicated by Mounting Dream. ● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse. - Seite 3 Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. For parts shortage or damage, please contact us via customerservice@mountingdream.com. NOTE: Not all hardware included will be used. TV Brackets Spacers TV Screws...
- Seite 4 1-3 Attach the TV Brackets Screw and washer Spacer(s), screw and washer Tips: If you need to combine M6(e) or M8(c/f) screw with 2.5mm spacer(j), you have to remove the inner circle.
-
Seite 5: Parts And Hardware
For wood stud installation, follow STEP 2A For concrete installation, follow STEP 2B on PAGE 6 Parts and Hardware Wall Plate Lag Bolt M8x60mm Allen Key M8 Washer Unit M6X12 Bolt M6x15mm Bolt (Pre-assembled) x2 2 Mounting Template Contact us at telephone (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time) or email us by customerservice@mountingdream.com to have Concrete Wall Anchor... - Seite 6 Again, find another wood stud 16"(406mm) Centre line CAUTION: To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to the next step.
- Seite 7 Solid Concrete Wall Installation Min. 8"(203mm) DANGER 3/8" (10mm) 2.5" (64mm) CAUTION: To avoid potential personal injury or property damage: All 4 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to the next step.
- Seite 8 Before hanging TV, please conduct "wall plate installation integrity test" first. 132 LBS (60 kg)
- Seite 9 4-1 Tilting angle adjustment (+5°/-15°) ： Loosen handle, adjust TV to your desired position, then tighten handle. Handle +5° -15° To tighten or loosen the handle Handle ① Turn handle (loosen or tighten) until stopped by mount. ② Pull out and hold the handle. ③...
- Seite 10 4-2 TV leveling adjustment (±3°): Loosen 2 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and retighten to secure. ±3° ±3° Loosen Tighten...
- Seite 11 873mm 470mm MAX:800mm +5° 430mm MAX: 300mm 400mm -15° 662mm 70mm ±45°...
-
