MODELL: IPC-100AC
GARANTIE
ARTIKELNUMMER: 93129
12/2015
Bedienungs-
anleitung
Da bin ich mir sicher.

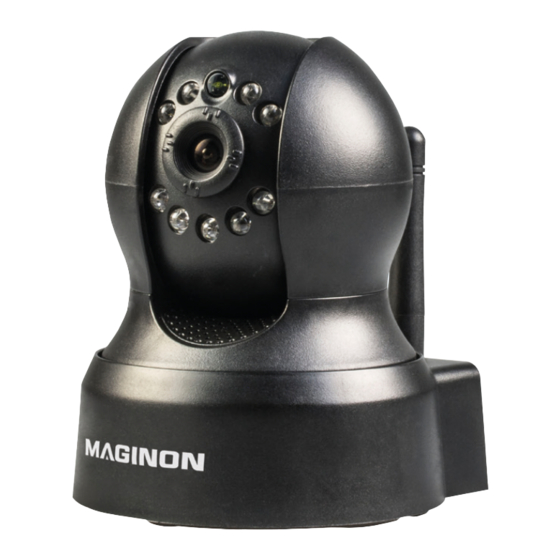

IP-ÜBERWACHUNGSKAMERA
IPC-100AC
Mit QR-Codes schnell und einfach ans Ziel
Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör
benötigen, Angaben über Herstellergarantien oder Servicestellen
suchen oder sich bequem eine Video-Anleitung anschauen möchten,
mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.
Was sind QR-Codes?
QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe
einer Smartphone-Kamera gelesen werden und beispielsweise
einen Link zu einer Internetseite oder Kontaktdaten enthalten.
Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder
Kontaktdaten!
Und so geht's
Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone,
einen installierten QR-Code-Reader sowie eine Internet-Verbindung.*
Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store
Ihres Smartphones.
Jetzt ausprobieren
Scannen Sie einfach mit Ihrem Smartphone
den folgenden QR-Code und erfahren Sie mehr
über Ihr neu erworbenes Hofer-Produkt.*
Ihr Hofer Serviceportal
Alle oben genannten Informationen erhalten
Sie auch im Internet über das Hofer Serviceportal
unter www.hofer-service.at.
*Beim Ausführen des QR-Code-Readers können abhängig von
Ihrem Tarif Kosten für die Internet-Verbindung entstehen.
Inhaltsverzeichnis
Übersicht.... .................................................................... 4
Verwendung .................................................................. 5
Lieferumfang/Geräteteile ............................................. 6
Vorwort........................................................................... 9
Allgemeines ..................................................................10
Schnellstart-Anleitung für Windows ........................... 12
Schnellstart-Anleitung für MAC OS ..............................16
Schnellstart-Anleitung über App ................................23
Sicherheit ..................................................................... 26
Inbetriebnahme ............................................................31
Verwendung ................................................................ 49
Einstellungen ............................................................... 55
Mögliche Rechtsverletzungen .................................... 78
Konformitätserklärung ............................................... 80
Aufbewahrung ..............................................................81
Reinigung ......................................................................81
Technische Daten ......................................................... 83
Entsorgung ................................................................... 84
Lizenzhinweise und Angebot Sourcecode ................. 85
License- and Sourcecode information ........................ 86
Garantiekarte ............................................................... 87
Garantiebedingungen ................................................. 88
