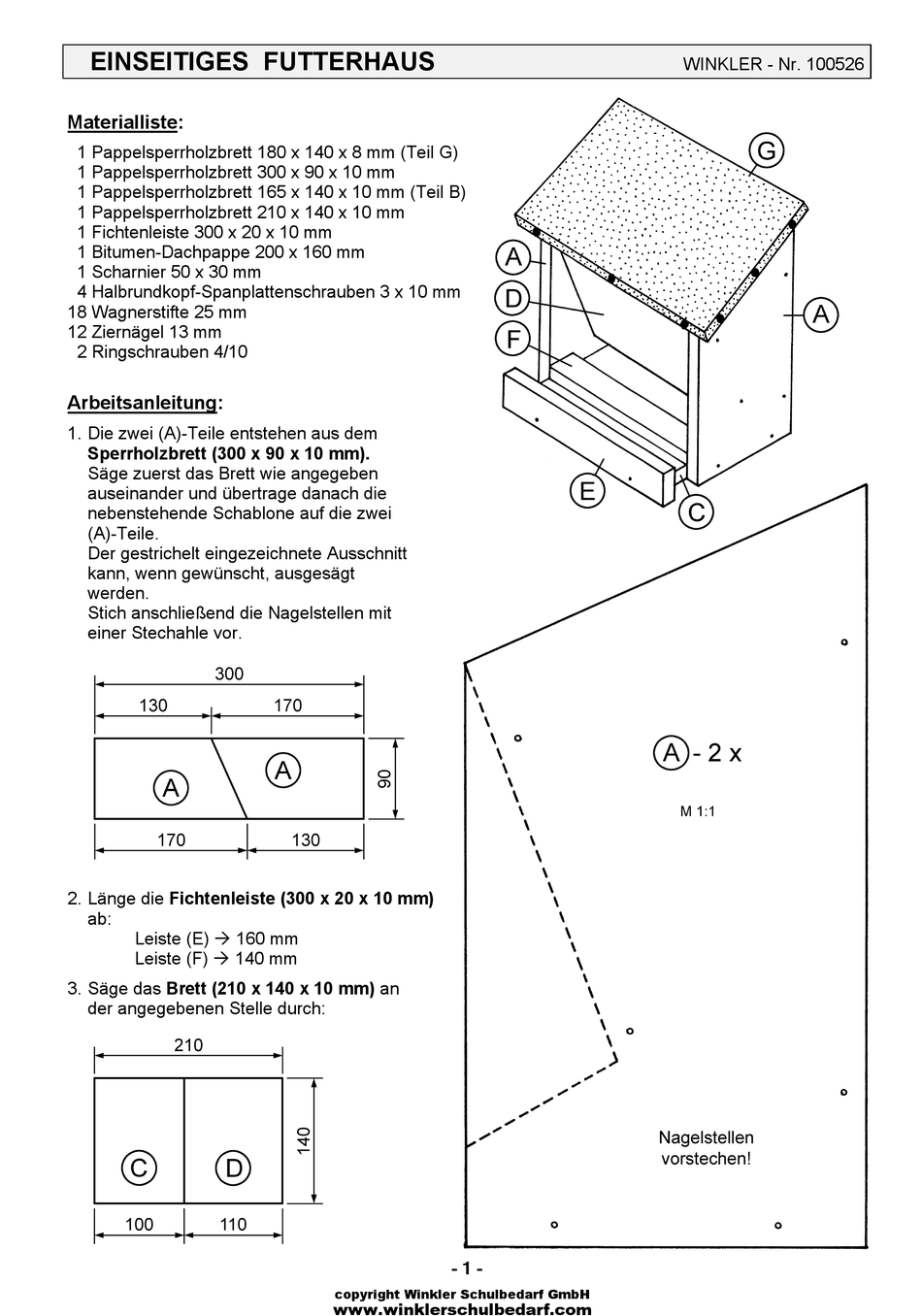

EINSEITIGES FUTTERHAUS
Materialliste:
1 Pappelsperrholzbrett 180 x 140 x 8 mm (Teil G)
1 Pappelsperrholzbrett 300 x 90 x 10 mm
1 Pappelsperrholzbrett 165 x 140 x 10 mm (Teil B)
1 Pappelsperrholzbrett 210 x 140 x 10 mm
1 Fichtenleiste 300 x 20 x 10 mm
1 Bitumen-Dachpappe 200 x 160 mm
1 Scharnier 50 x 30 mm
4 Halbrundkopf-Spanplattenschrauben 3 x 10 mm
18 Wagnerstifte 25 mm
12 Ziernägel 13 mm
2 Ringschrauben 4/10
Arbeitsanleitung:
1. Die zwei (A)-Teile entstehen aus dem
Sperrholzbrett (300 x 90 x 10 mm).
Säge zuerst das Brett wie angegeben
auseinander und übertrage danach die
nebenstehende Schablone auf die zwei
(A)-Teile.
Der gestrichelt eingezeichnete Ausschnitt
kann, wenn gewünscht, ausgesägt
werden.
Stich anschließend die Nagelstellen mit
einer Stechahle vor.
2. Länge die Fichtenleiste (300 x 20 x 10 mm)
ab:
Leiste (E)  160 mm
Leiste (F)  140 mm
3. Säge das Brett (210 x 140 x 10 mm) an
der angegebenen Stelle durch:
- 1 -
